Разклонителна кутия PoM, RJ45 и RJ12
Описание на продукта
DMDBM22 представлява модул за дистанционно захранване и прехвърляне на данни между свързаните устройства на Сентера в електрическата мрежа.
Разполага с 10 RJ45 и 12 RJ12 букси за свързване на устройства със захранващо напрежение до 3,3 VDC или 24 VDC.
Както захранването, така и комуникацията по Modbus RTU се предават към свързаните устройства през една и съща букса, като за осигуряване на захранване е необходимо свързване на допълнително такова.
Допълнителни спецификации и описание
10 RJ45 букси за комуникация по Modbus RTU и 24 VDC захранващо напрежение
Конекторът RJ45, известен още като Ethernet конектор, играе решаваща роля в нашия модерен цифров свят. Това е неизменна част от хардуера, която формира основата на кабелните мрежови връзки. От домове до офиси, центрове за данни до телекомуникационни мрежи, конекторът RJ45 е основен компонент за бързо и ефективно предаване на данни. RJ45 буксата (още нар. жак или конектор) представлява физически интерфейс за свързване на устройства към интернет облак чрез стандартен кабел тип Ethernet, като това си остава най-използваният начин на свързване на компоненти в електрическата мрежа в жилищни или индустриални приложения. Етернет кабелът често се използва и за свързване на изделия на Сентера с комуникация по Modbus RTU.

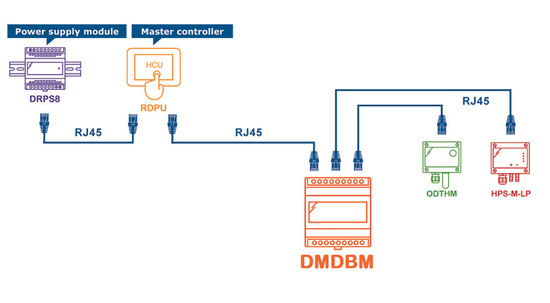

DMDBM22 предоставя 10 на брой RJ45 вътрешно свързани помежду си букси за свързване на устройства на Сентера с 24-волтово захранване към Modbus мрежа. Посредством типичното PoM свързване осигурявате надеждно свързване на комуникацията по Modbus RTU, както и 24-волтовото захранващо напрежение. Разклонителната кутия на Сентера DMDBM22 улеснява процеса на инсталиране и свързване на различни устройства, като просто трябва да прокарате UTP кабелът в RJ45 буксата. Осемте пина на конектора установяват успешно свързване със съответните такива в буксата, като по този начин можете лесно да захранвате и установявате комуникация между свързаните устройства във Вашата електрическа инсталация.
12 на брой RJ12 букси за 3,3 VDC захранващо напрежение и комуникация по Modbus
RJ12 букса, позната още като 6P6C букса, представлява физически интерфейс за свързване на телефонни кабели. Външно наподобява дизайнът и устройството на стандартният RJ45, но с разликата, че има вградени по-малко на брой пинове (6 на брой). Буксата RJ12 осигурява стабилно свързване, както и предаване на данни и 3,3 VDC захранващо напрежение между свързаните устройства в мрежата. Просто прокарайте кабела и го кримпнете със стандартен RJ12 накрайник, като след това го вкарате в съответната букса. Четирите контакта в буксата установяват надеждно свързване към съответните пинове на кабела. Дванадасетте на брой RJ12 букси могат да се използват за свързване на устройства на Сентера със 3,3 VDC захранващо напрежение и комуникация по Modbus RTU.
Максимален ток
Комбинираният максимален ток на свързаните устройства на Сентера към разклонителната кутия на Сентера следва да не надвишава 1,5 A (важи за всички свързани устройства с 3,3 VDC и 24 VDC захранващо напрежение).
Максимална дължина на кабелите на свързаните устройства
Стандартната Modbus RTU мрежа трябва да следва дадена топология на свързване, като максималната дължина на захранващият кабел следва да не надвишава 1.000 м. Общата дължина на всички свързани кабели следва да е максимално 20 м. За по-сигурна комуникация между свързаните устройства дори при наличие на по-дълги кабели, можете да използвате захранващите модули на Сентера с Modbus RTU комуникация. За повече информация относно свързването на устройства към Modbus RTU мрежа, моля посетете нашия микросайт за повече информация.
Корпус от висококачествени материали
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като същевременно е устойчив на дим от възникнали пожари или евентуални удари и е изключително здрав. Подсигурен е със степен на защита IP20 срещу проникване на прах или влага в електрониката на устройството, модулът е подходящ за монтаж върху DIN шина.
