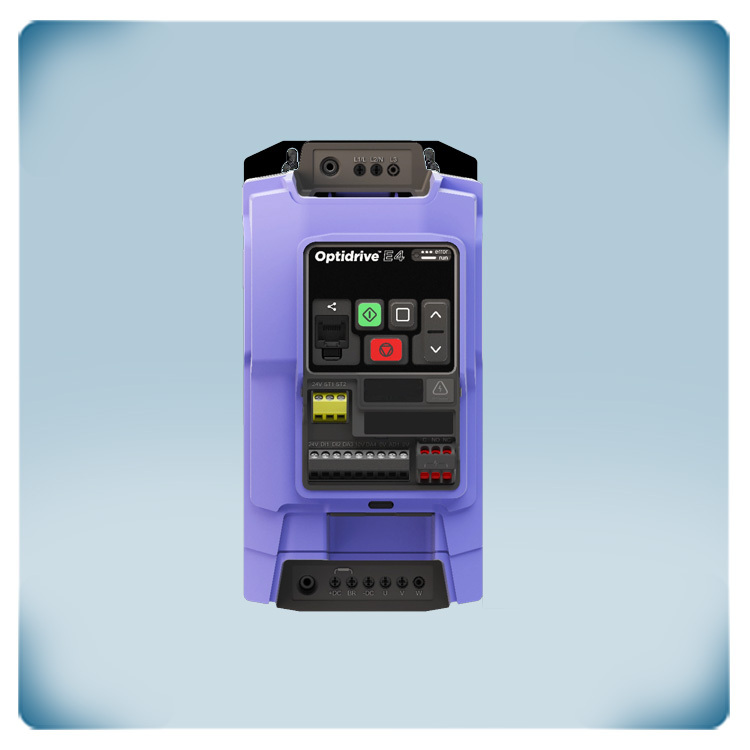

Честотен преобразувател 400 V | 9.5 A | 4.0 kW | IP20
Описание на продукта
Серията честотни преобразуватели FI-E44*E2 са предназначени за управление на скоростта на трифазни 400 VAC мотори. За повечето приложения не е нужно да променяте настройките по подразбиране, като веднага след инсталиране можете да започнете работа с инвертора и свързания мотор. Точно това прави устройството подходящо за управление на скоростта на вентилатори и центробежни помпи в ОВиК приложения.
Захранващото напрежение за този преобразувател трябва да е 400 волта, като чрез него можете да регулирате скоростта на трифазни 400-волтови мотори за IE3 или IE4 индукционни двигатели, двигатели с постоянен магнит, безчеткови DC или синхронни реактивни двигатели. Можете да свържете до няколко на брой мотора като максималното напрежение следва да не надвишава 9,5 А. Задайте желаната скорост като въведете данните чрез клавиатурата или входовете или въведете нови настройки с помощта на 14-те основни параметра и макро функциите в приложението. Честотните преобразуватели са подходящи за монтаж върху DIN релса в електрическо табло, като корпусът е със степен на защита IP20 срещу възможно проникване на прах или влага в електрониката наустройството, а вграденият ЕМВ филтър е с клас C1 .
Универсален код от производителя: ODE-3-240095-3F42
Допълнителни спецификации и описание
Честотни преобразуватели за регулиране скоростта на трифазни 400-волтови мотори в ОВиК приложения
Тъй като трифазното напрежение от 400 волта има по-висок мощностен капацитет, то може да се използва широко в ОВиК системи с цел управление на скоростта на по-големи вентилатори и помпи. В сравнение с версията с комбинация с монофазно захранване, комбинацията от честотен инвертор с трифазно захранващо напрежение и трифазен двигател е по-ефективна и полезна. За ОВиК индустрията това прави честотния инвертор изключително подходящ за управление на вентилатори или помпи. Освен това е невероятно лесен за използване. В много случаи честотният инвертор може да се използва веднага след монтаж, като и настройките по подразбиране се запазват.
Корпус със степен на защита IP20 за монтаж върху DIN релса или гладка повърхност
Преобразувателят може да се монтира и върху гладка повърхност, и върху DIN релса, като материала на корпусът е със степен на защита IP20 срещу проникване на прахови частици или влага в електрониката на устройството. Силно Ви препоръчваме да инсталирате устройството си в електрически блок, като се уверите, че околната температура винаги е в диапазона от -10 до 40 °C.
Лесен и удобен за използване
Лесен и удобен за използване
Най-значимите настройки се конфигурират автоматично само като изберете желаните от Вас макро функции чрез приложението, като това Ви спестява времето за промяна на функциите различните входове. Функциите, зададени по подразбриране са подходящи за прилагане в много на брой инсталации, като регулиране на оборотите на АС вентилатори, нагнетателни вентилатори, центробежни помпи, димни екстрактори или контролери на въздушния поток.
По подразбиране, вход 1 е предназначен за стартиране на мотора. Можете да свържете 10К потенциометър към изводи 5, 6 и 7, за да настроите скоростта на вентилатора. Когато вход 3 е активиран, моторът ще работи на зададената в параметър 20 скорост. Но когато е деактивиран или не е свързан, можете да настроите скоростта на мотора като свържете допълнителен потенциометър.
Какво е широчинно-импулсната модулация или PWM?Честотните преобразуватели регулират напрежението и честотата на мотора чрез технологията на широчинно-импулсната модулация, т.е. когато един честотен инвертор преобразува променливотоковото захранване в правотоково такова. Честотният инвертор има вградена DC шина, която може да се използва и като буферен резервоар за спестената енергия. Този резервоар се изпълва с подаденото напрежение и регенеративната енергия от мотора, която се връща обратно при процес на спиране. Това постоянно напрежение се преобразува обратно в един вид променливо напрежение от IGBT транзисторите. IGBT са биполярни транзистори с изолиран гейт, който може да превключва електрически ток при висока скорост. Благодарение на интелигентното управление на IGBT, както напрежението на двигателя, така и честотата могат да бъдат регулирани. Това позволява оптимално управление на двигателя и ефективна работа. Този честотен инвертор изисква еднофазно захранване от 230 волта. Преобразувателят е подходящ за управление на скоростта на стандартни 3-фазни 230-волтови IE2, IE3 и IE4 асинхронни двигатели, както и двигатели с постоянен магнит, безчеткови правотокови двигатели и синхронни реактивни двигатели.
Вгаден ЕМВ филтър от клас C1
Недостатък при високочестотните превключващи IGBT транзистори е фактът, че те замърсяват електрическата мрежа с по-високи смущаващи сигнали (типичното EMВ замърсяване). За да се сведе до минимум това, в устройството има вграден EMВ филтър от клас C1, като това елиминира замърсяването и намалява смущенията от други електронни устройства, инсталирани наоколо. Въпреки това, само EMВ филтърът не е достатъчен, за да елиминира всички смущения - необходими са правилни инсталация и окабеляване. Захранващите кабели трябва винаги да се отделят от сигналните и мрежовите такива.
