Потенциометър 10 K | сух контакт | позиция OFF
Описание на продукта
Това е потенциометър със съпротивление от 0-10 kΩ за директно управление на скоростта на ЕС вентилатори или АС двигатели посредством свързването на електронни регулатори на обороти от сериите EVS и MVS или сериите честотни инвертори FI-E.
Потенциометърът може да работи с входящи напрежения в диапазона от 0 до 24 VDC, като изходната стойност (съпротивлението) се задава чрез въртящата се кнопка с позиция за изключване на двигателя (OFF).
Изходът на сухия контакт може да се използва за генериране на команда за дистанционно спиране или пускане на двигателя. Уникалният, влагоустойчив корпус на изделието го прави подходящ както за вграден монтаж (IP44), така и за повърхностен монтаж (IP54).
Документи
Допълнителни спецификации и описание
Как работи устройството?
Посредством едно лесно завъртане на кнобката на потенциометъра можете да настроите изходната стойност на съпротивлението (в диапазона от 0 до 10 KΩ ). Изходната стойност следва да се използва за директно управление на ЕС вентилатори или дистанционно управление на скоростта на АС вентилатори посредством свързването на регулатори на обороти от сериите EVS и MVS или сериите честотни инвертори FI-E. Например, потенциометърът може да бъде инсталиран в друго жилищно помещение, докато регулаторът на оборотите на вентилатора се намира в техническо помещение в съседство.
![SDP potentiometers](/bg/файлове/статия/изображение/описание/sdp-x10k-na/sdp-potentiometers.jpg)

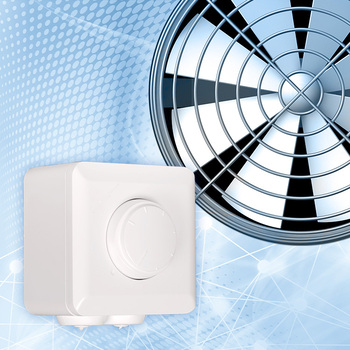

Нови, усъвършенствани потенциометри
Повече от 25 години нашите надеждни потенциометри от серията MTP-X10K-NA са сърцето на много от нашите решения за прецизно управление на скоростта на АС и ЕС вентилатори. Тъй като технологиите напредват с течение на времето, ние от Сентера разработихме нова, по-усъвършенствана версия на тези изделия - потенциометърът SDP-X10K-NA. Новият потенциометър е с разширен обхват на напрежението, подобрен алгоритъм за управление и по-лесен монтаж посредством използването на пружинни клеми. SDP е идеален за управление за AC и EC вентилатори, симисторни електронни регулатори и честотни инвертори, осигурявайки прецизност и надеждност на Вашите ОВК системи.
Изходна стойност
Потенциометърът SDP има изходна стойност в диапазона от 0 до 10 кΩ, като самото устройство не се нуждае от допълнително захранващо напрежение – веднъж след като е инсталиран, той е готов за работа. Може да бъде монтиран в комбинация с устройства, които изискват управляващ сигнал в диапазона от 0 до 10 KΩ, като потенциометърът може да работи с входящи напрежения в диапазона от 0 до 24 VDC. Стойността на съпротивлението на потенциометъра следва да повлияе върху правотоковото захранване и по този начин да възпроизведе сигнал за директно управление на скоростта на вентилатора. Например, ако свържете към потенциометъра 10 VDC захранващо напрежение, това веднага генерира управляващ сигнал в диапазона от 0 до 10 волта.
![SDP control an AC fan](/bg/файлове/статия/изображение/описание/sdp-x10k-na/sdp-control-an-ac-fan.jpg)
Изход за „сух“ контакт
Терминът „сух контакт“ се използва за тип контакти, при които няма допълнително напрежение. При потенциометърът SDP сухият контакт е предназначен за директно управление на допълнително устройство като клапа или като начин за стартиране или пускане на двигателя. Когато завъртите кнобката обратно по часовниковата стрелка, сухият контакт се отваря и обратно – при завъртане по посока на часовниковата стрелка, сухият контакт се затваря.
Позиция OFF
Въртящата се кнобка има вградена позиция за пълно изключване на двигателя (OFF), като в позиция OFF изходът на сухия контакт е отворен и изходната стойност е 0 KΩ.
Опростен процес на инсталация и свързване
Потенциометърът SDP-X10K-NА на Сентера предоставя възможност за улеснено свързване на устройството посредством използването на клеморед с пружинни клеми, като този вид свързване не просто намалява времето, отделено за свързване и нуждата от използване на допълнителни скрепителни елементи, но и осигурява надеждно свързване без нуждата от допълнителна поддръжка или повторно окабеляване.
Корпус с уникален дизайн, предоставящ възможност за избор между да типа монтаж
Корпусът на изделието е изработен от висококачествени материали със степен на защита IP44 (с възможност за вграден монтаж) или IP54 (за повърхностен монтаж). Уникалният му дизайн го прави го прави подходящ за всеки тип интериор за всеки тип повърхност. Рутинната поддръжка става изключително лесно, като просто почистете устройството с влажна кърпа.
