Честотен преобразувател 230 V | 7 A | 0.75 kW | IP66

Все още никой не е коментирал този продукт, бъдете първи (вижте по-долу), ценим вашето мнение!
Артикулен код FI-E11070E6-19
GTIN 0.540.100.300.632.0
Интрастат номер 85.04.40.85
Категория Регулатор на обороти за еднофазни мотори 230 VAC - захранване 230 V
Текуща наличност на стока 1 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

Честотните инвертори от серията FI осигуряват надеждно и интелигентно задвижване и управление на маломощни монофазни електродвигатели. Те изпълняват почти всяко изискване към честотен инвертор с помощта на 14 основни настройки.

Преобразувателят може да управлява до няколко на брой мотора с общо максимално напрежение от 7 А, като устройството е предназачено за управление на еднофазни IE3 и IE4 двигатели и такива с постоянни магнити, безчеткови правотокови двигатели или синхронно-реактивни двигатели.

Корпусът на изделието позволява монтаж върху DIN шина в електрически блок, като е подсилен със степен на защита IP66 срещу мръсотия или влага. Устройстовото има вграден ЕМВ филтър от Клас С1.

Персонален код от производителя: ODE-3-120070-1F1A-01

Допълнителни спецификации и описание

Удобен и надежден честотен инвертор

Честотният инвертор регулира напрежението и честотата на двигателя, като от една страна, има известна полза от оптималното регулиране на скоростта на мотора, като същевременно и спестява енергия, но от друга – с покачването на цената на устройството, расте и нуждата от допълнителна промяна на някои параметри преди пускане в експлоатация. Изборът от регулиране на напрежението и честотата на работа на двигателя предоставя допълнителни опции и параметри за управление. За да направим устройството още по-надеждно и лесно за експоатация, добавихме и макро функциите в приложението, като основните настройки са групирани в 14 параметъра, които можете да настроите посредством клавиатурата на изделието.

Бързо включване на монофазни мотори

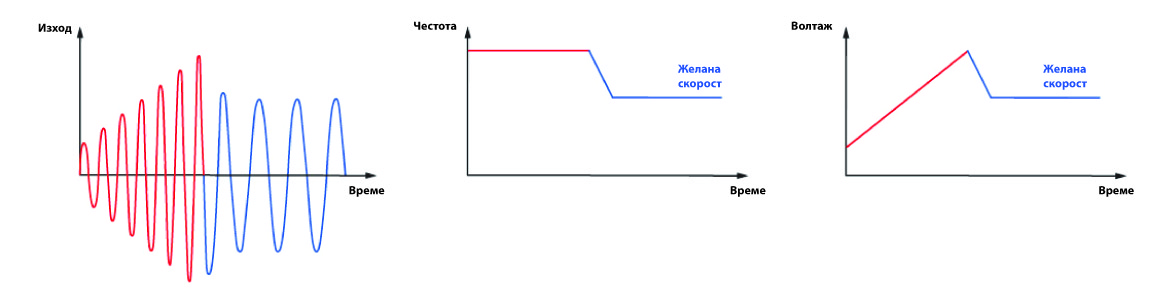

Честотните преобразуватели от серия FI* са предназначени за управление на скоростта на еднофазни индукционни мотори за кондензаторни асинхронни двигатели или асинхронни двигатели със сенчести полюси. Нужното захранващо напрежение е 110 – 240 VAC за еднофазни мотори, а преобразувателят е подходящ за приложения, в които не се препоръчва използването на силен въртящ момент при стартиране. В повечето приложения преобразувателят се изпозлва за управление на вентилатори, нагнетателни вентилатори, центробежни помпи (за плувни басейни), димен екстрактор, регулатори на дебита на въздуха и др. Първоначално инверторът ускорява напрежението на двигателя до номиналното такова, като в същото време поддържа фиксирана начална честота, преди да намали честотата и напрежението до зададената работна точка. Този метод на ускорение може да се определи като бързо увеличване на скоростта (kickstart). Монофазните двигатели се задвижват само в една посока на въртене.

Водоустойчив корпус за сурови среди

Корпусът на устройството е специално разработен за монтаж в сурови среди със степен на защита IP66 с цел предпазване на електрониката на устройството от евентуално проникване на влага, замърсители и прахови частици. Това прави възможно монтирането на преобразувателя дори и в инсталации, в които има постоянна влага. Препоръчваме Ви да монтирате и инсталирате устройството далеч от среди, в които има постоянен снеговалеж или директна светлина в/у устройството.

Примерна схема на работа в ОВиК приложения

Примерната схема по-долу изобразява начина на регулиране на скоростта на вентилатор, като в случая T1 е за 24-волтовото захранване, подавано към Т2 и Т4. Левият контакт (Т2) е за спиране на вентилатора, а когато десният контакт (Т4) е затворен, вентилаторът ще работи на предварително зададената в параметър 20 скорост, но ако е отворен, скоростта на вентилатора можете да изберете ръчно чрез свързване на 10К потенциометър или чрез ОВиК сензор със сигнал 0-10 волта. Дясната половина от схемата изобразява свързването на потенциометъра, като Т5 контактът е за 10-волтовото захранване, когато потенциометърът е свързан, а контакти Т6 и Т7 могат да се използват за избиране скоростта на вентилоатора чрез настройка на аналогов сигнал. След като приключите с инсталирането и свързването на устройството, въведете спецификациите на свързания двигател в параметри от 1 до 10 и можете да започнете работа с инвертора.
Frequency inverter working diagram


Какво представлява широчинно-импулсната модулация (PWM)?
Честотните преобразуватели регулират напрежението и честотата на мотора чрез технологията на широчинно-импулсната модулация, т.е. когато един честотен инвертор преобразува променливотоковото захранване в правотоково такова. Честотният инвертор има вградена DC шина, която може да се използва и като буферен резервоар за енергия. Въпросният резервоар се изпълва с насъбраното подадено от токоизправителя напрежение и регенеративната енергия от мотора, която се връща обратно по време на процеса на на спиране. Това правотоково напрежение се преобразува обратно в променливо такова посредством използвнаето на IGBT транзисторите. IGBT са биполярни транзистори с транзистори с изолиран гейт, който може да превключва електрически ток при висока скорост. Благодарение на интелигентното управление на IGBT, както напрежението на двигателя, така и честотата могат да бъдат регулирани. Това позволява оптимално управление на двигателя и ефективна работа.
Frequency inverter wiring image
Вграден ЕМВ филтър от клас C1

Недостатък при високочестотните превключващи IGBT транзистори е фактът, че те замърсяват електрическата мрежа с по-високи смущаващи сигнали (типичното EMВ замърсяване). За да се сведе до минимум това, в устройството има вграден EMВ филтър от клас C1, който намалява замърсяването и смущенията от други електронни устройства, инсталирани наоколо. Честотният преобразувател има вграден прекъсвач, чрез който става възможно свързването на резистор, за да се намали времето на спиране, ако е нужно. ОВиК сензорите на Сентера могат да се свържат с помощта на аналоговия вход или комуникацията по Modbus.


∞ Регулиране скоростта на вентилатори
