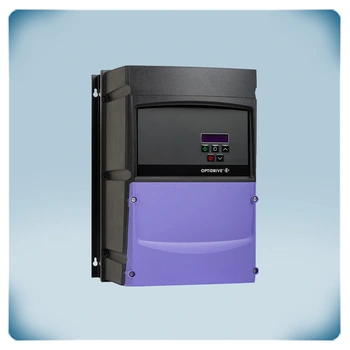

Честотен инвертор, 4,3 A, 0,75 kW

Все още никой не е коментирал този продукт, бъдете първи (вижте по-долу), ценим вашето мнение!
Артикулен код FI-E13043E6-19
GTIN 0.540.100.300.639.9
Интрастат номер 85.04.40.85
Категория Регулатор на обороти за трифазни мотори 230 VAC - захранване 230 V
Текуща наличност на стока 2 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

Честотните преобразуватели от серия FI*E6-19 са предназначени за управление на скоростта на трифазни 230-волтови вентилатори и центробежни помпи в ОВиК индустрията.

Преобразувателят може да управлява до няколко на брой мотори с общо максимално напрежение от 4.3 A, трифазни IE3 и IE4 двигатели и такива с постоянни магнити, безчеткови правотокови двигатели или синхронно-реактивни двигатели.

Посредством интуитивната клавиатура или входовете на устройството, можете да зададете желаната скорост на вентилатора, а въвеждането на допълнителни настройки става възможно чрез 14-те базови параметъра и макро функциите в приложението. Още един вариант за управление на скоростта е свързването на допълнително устройство със сигнал от 0 до 10 волта.

Корпусът на изделието позволява монтаж върху равна повърхност, като е подсилен със степен на защита IP66 срещу проникване на мръсотия или влага в електрониката на устройството. Честотният инвертор има вграден ЕМВ филтър от Клас С1, както и устойчив на корозия радиатор.

Персонален код от производителя: ODE-3-120043-1F1A

Допълнителни спецификации и описание

Опростено управление на оборотите на мотора

Честотният инвертор регулира напрежението и честотата на двигателя, като от една страна, има известна полза от оптималното регулиране на скоростта на мотора, като същевременно и спестява енергия, но от друга – с покачването на цената на устройството, расте и нуждата от допълнителна промяна на някои параметри преди пускане в експлоатация. Изборът от регулиране на напрежението и честотата на работа на двигателя предоставя допълнителни опции и параметри за управление. За да направим устройството още по-надеждно и лесно за експоатация, добавихме и макро функциите в приложението, като основните настройки са групирани в 14 параметъра, които можете да настроите посредством клавиатурата на изделието.

Корпус със степен на защита IP66, подходящ за повърхностен монтаж

Корпусът на устройството е направен от висококачествена пластмаса с уникален дизайн, който позволява да монтирате Вашето устройство върху равна повърхност в агресивни среди. Материалът е подсилен със степен на защита IP66 срещу проникване на замърсители, прахови частици или влага в електрониката на устройството, но ние Ви препоръчваме да инсталирате преобразувателя на места, предпазващи устройството от дирекнто попадане на слънчеви лъчи или снеговалеж.

Лесен за употреба
След като изберете една от изброените макро функции, най-важните настройки са предварително конфигурирани, като това Ви спестява времето, отделено за дефиниране на функции на различните входове (тези функциите са дефинирани в макросите на приложението). Тези макроси са идеалното решение за спестяване на енергия там, където не се изисква силен въртящ момент за стартиране на двигателя. Подходящи приложения са управление на АС вентилатори, нагнетателни вентилатори, центробежни помпи, димни екстрактори в индустриални кухни и регулатори на потока на въздуха.

По подразбиране, вход 1 е предназначен за стартиране на двигателя, като с цел максимално ефективно управление на скоростта, можете да свържете 10K потенциометър към клеми 5, 6 и 7. Когато вход 3 е активиран, моторът следва да работи на предватрително зададена в параметър 20 скорост, а когато е деактивиран – ще можете да управлявате скоростта на свързания двигател посредством потенциометъра.

Frequency inverter wiring Какво представлява широчинно-импулсната модулация (PWM)?

Честотните преобразуватели регулират напрежението и честотата на мотора чрез технологията на широчинно-импулсната модулация, т.е. когато един честотен инвертор преобразува променливотоковото захранване в правотоково такова. Честотният инвертор има вградена DC шина, която може да се използва и като буферен резервоар за енергия. Въпросният резервоар се изпълва с насъбраното подадено от токоизправителя напрежение и регенеративната енергия от мотора, която се връща обратно по време на процеса на на спиране. Това правотоково напрежение се преобразува обратно в променливо посредством използването на IGBT транзисторите. IGBT са биполярни транзистори с транзистори с изолиран гейт, който може да превключва електрически ток дори при висока скорост. Благодарение на интелигентното управление на IGBT, както напрежението на двигателя, така и честотата могат да бъдат регулирани. Това позволява оптимално управление на двигателя и ефективна работа. Тези честотни инвертори изискват напрежение от 230 волта за регулиране на трифазни 230-волтови IE2, IE3 и IE4 индукционни мотори, както и двигатели с постоянни магнити, безчеткови правотокови или синхронно-реактивни двигатели

Вграден ЕМВ филтър от клас C1

Недостатък при високочестотните превключващи IGBT транзистори е фактът, че те замърсяват електрическата мрежа с по-високи смущаващи сигнали (типичното EMВ замърсяване). За да се сведе това до минимум, в устройството има вграден EMВ филтър от клас C1, който намалява замърсяването и смущенията от други електронни устройства, инсталирани наоколо, но въпреки това Ви препоръчваме да използвате подходящи инструменти и кабели за правилно свързване на инвертора.

How to install properly a frequency inverter?
