EО декларация за съответствие
Честотен инвертор, 4,3 A, 0,37 kW
Описание на продукта
Честотните преобразуватели от серия FI-E11*E2 са предназначени за управление на скоростта на еднофазни вентилатори или центробежни помпи в ОВиК индустрията.
Преобразувателят може да управлява мотори, трифазни IE3 и IE4 двигатели и такива с постоянни магнити, безчеткови правотокови двигатели или синхронно-реактивни двигатели с максимално напрежение от 4.3 A.
С помощта на интуитивната клавиатура или входовете на устройството, можете да зададете нужната за Вас скорост на вентилатора, а въвеждането на допълнителни настройки става възможно чрез 14-те базови параметъра и макро функциите в приложението.
Корпусът на изделието позволява монтаж върху DIN шина в електрически блок, като е подсилен със степен на защита IP20 срещу проникване на мръсотия или влага в електроникаат на устройството. Честотният инвертор има вграден ЕМВ филтър от Клас С1.
Персонален код от производителя: ODE-3-120043-1F12-01
Допълнителни спецификации и описание
Удобен и надежден честотен инвертор
Честотният инвертор регулира напрежението и честотата на двигателя, като от една страна, има известна полза от оптималното регулиране на скоростта на мотора, като същевременно и спестява енергия, но от друга – с покачването на цената на устройството, расте и нуждата от допълнителна промяна на някои параметри преди пускане в експлоатация. Изборът от регулиране на напрежението и честотата на работа на двигателя предоставя допълнителни опции и параметри за управление. За да направим устройството още по-надеждно и лесно за експоатация, добавихме и макро функциите в приложението, като основните настройки са групирани в 14 параметъра, които можете да настроите посредством клавиатурата на изделието.
Бързо включване на монофазни мотори

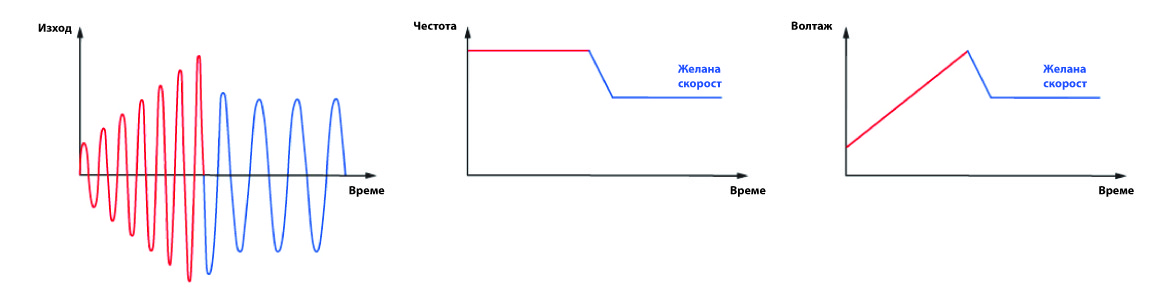

Честотните преобразуватели от серия FI-E11*E2 са предназначени за управление на скоростта на еднофазни индукционни мотори за кондензаторни асинхронни двигатели или асинхронни двигатели със сенчести полюси. Нужното захранващо напрежение е 110 – 240 VAC за еднофазни мотори, а преобразувателят е подходящ за приложения, в които не се препоръчва използването на силен въртящ момент при стартиране. В повечето приложения преобразувателят се изпозлва за управление на вентилатори, нагнетателни вентилатори, центробежни помпи (за плувни басейни), димен екстрактор, регулатори на дебита на въздуха и др. Първоначално инверторът ускорява напрежението на двигателя до номиналното такова, като в същото време поддържа фиксирана начална честота, преди да намали честотата и напрежението до зададената работна точка. Този метод на ускорение може да се определи като бързо увеличване на скоростта (kickstart). Монофазните двигатели се задвижват само в една посока на въртене.
Корпус със степен на защита IP20
Корпусът на устройството е направен от висококачествена пластмаса с уникален дизайн, който позволява да монтирате Вашето устройство върху DIN релса или равна повърхност. Материалът е подсилен със степен на защита IP20 срещу проникване на замърсители, прахови частици или влага в електрониката на устройството, но ние Ви препоръчваме да инсталирате преобразувателя в електрически блок, като се уверите, че околната температура е в диапазона между -10 и 40 °C.
Примерна схема на работа в ОВиК приложения
Примерната схема по-долу изобразява начина на регулиране на скоростта на вентилатор, като в случая T1 е за 24-волтовото захранване, подавано към Т2 и Т4. Левият контакт (Т2) е за спиране на вентилатора, а когато десният контакт (Т4) е затворен, вентилаторът ще работи на предварително зададената в параметър 20 скорост, но ако е отворен, скоростта на вентилатора можете да изберете ръчно чрез свързване на 10К потенциометър или чрез ОВиК сензор със сигнал 0-10 волта. Дясната половина от схемата изобразява свързването на потенциометъра, като Т5 контактът е за 10-волтовото захранване, когато потенциометърът е свързан, а контакти Т6 и Т7 могат да се използват за избиране скоростта на вентилоатора чрез настройка на аналогов сигнал. След като приключите с инсталирането и свързването на устройството, въведете спецификациите на свързания двигател в параметри от 1 до 10 и можете да започнете работа с инвертора.
Какво представлява широчинно-импулсната модулация (PWM)?
Честотните преобразуватели регулират напрежението и честотата на мотора чрез технологията на широчинно-импулсната модулация, т.е. когато един честотен инвертор преобразува променливотоковото захранване в правотоково такова. Честотният инвертор има вградена DC шина, която може да се използва и като буферен резервоар за енергия. Въпросният резервоар се изпълва с насъбраното подадено от токоизправителя напрежение и регенеративната енергия от мотора, която се връща обратно по време на процеса на на спиране. Това правотоково напрежение се преобразува обратно в променливо такова посредством използвнаето на IGBT транзисторите. IGBT са биполярни транзистори с изолиран терминал на порта, който може да превключва електрически ток при висока скорост. Благодарение на интелигентното управление на IGBT, както напрежението на двигателя, така и честотата могат да бъдат регулирани. Това позволява оптимално управление на двигателя и ефективна работа.
Вграден ЕМВ филтър от клас C1
Недостатък при високочестотните превключващи IGBT транзистори е фактът, че те замърсяват електрическата мрежа с по-високи смущаващи сигнали (типичното EMВ замърсяване). За да се сведе до минимум това, в устройството има вграден EMВ филтър от клас C1, който намалява замърсяването и смущенията от други електронни устройства, инсталирани наоколо. Честотният преобразувател има вграден прекъсвач, чрез който става възможно свързването на резистор, за да се намали времето на спиране, ако е нужно. ОВиК сензорите на Сентера могат да се свържат с помощта на аналоговия вход или комуникацията по Modbus.
∞ Регулиране скоростта на вентилатори
