Техническа спецификация
Устройство за конфигуриране и проследяване по Modbus
Описание на продукта

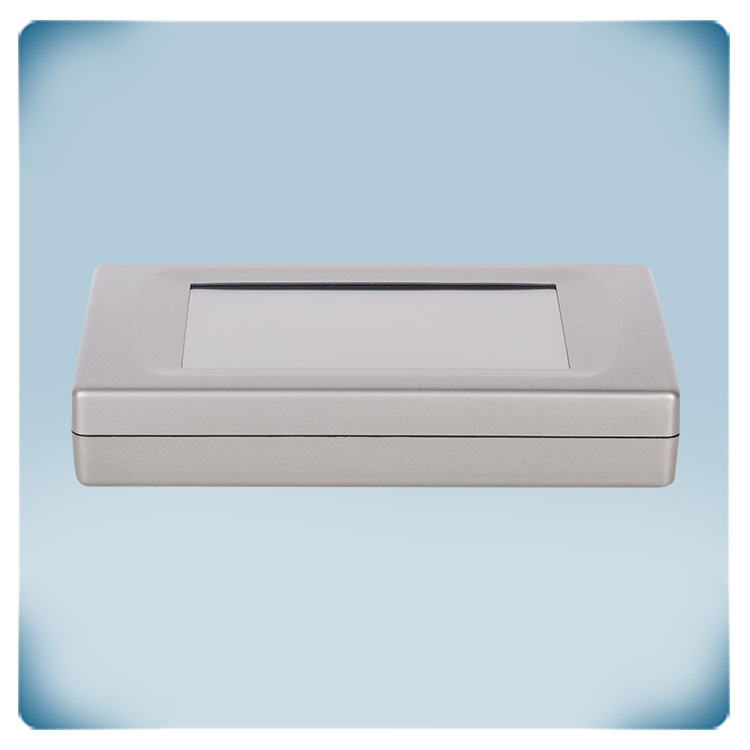

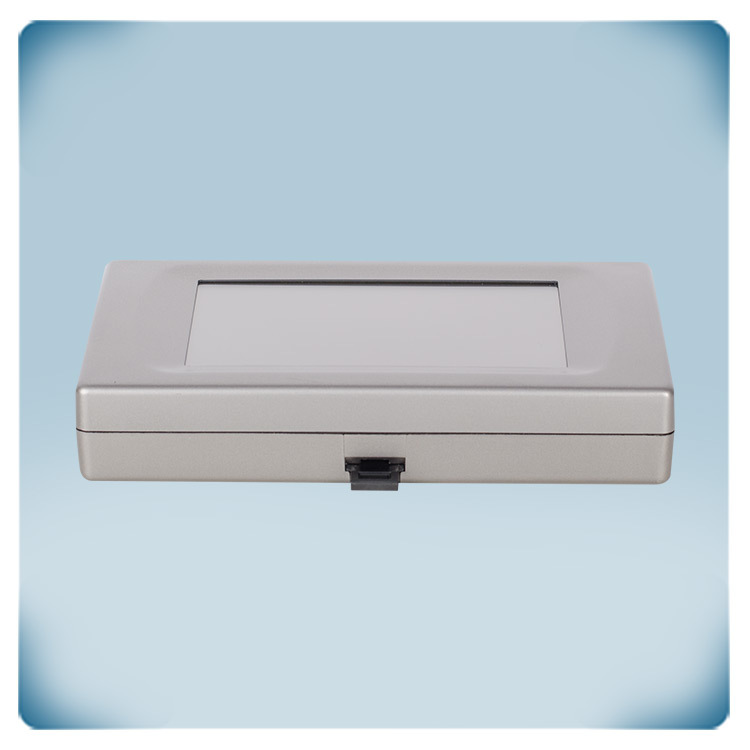

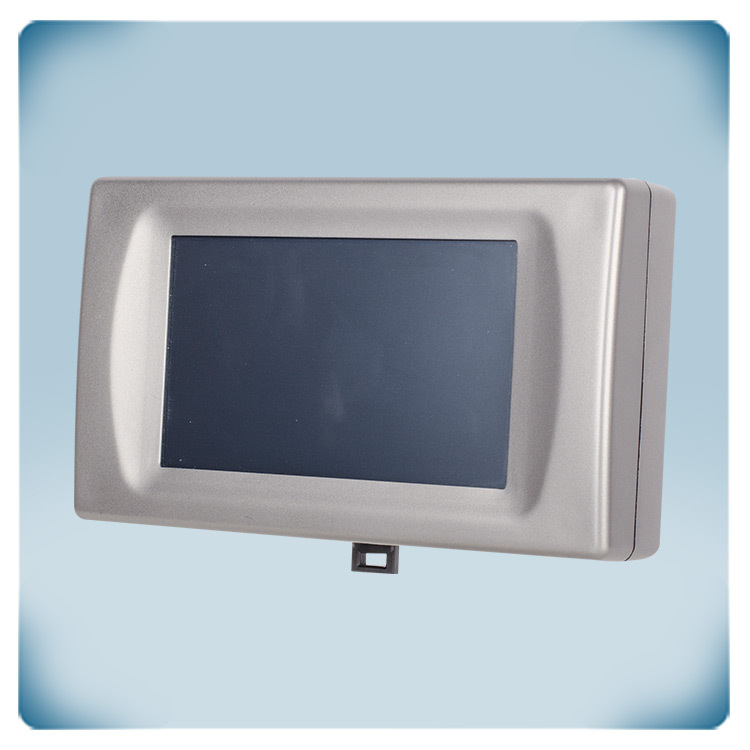

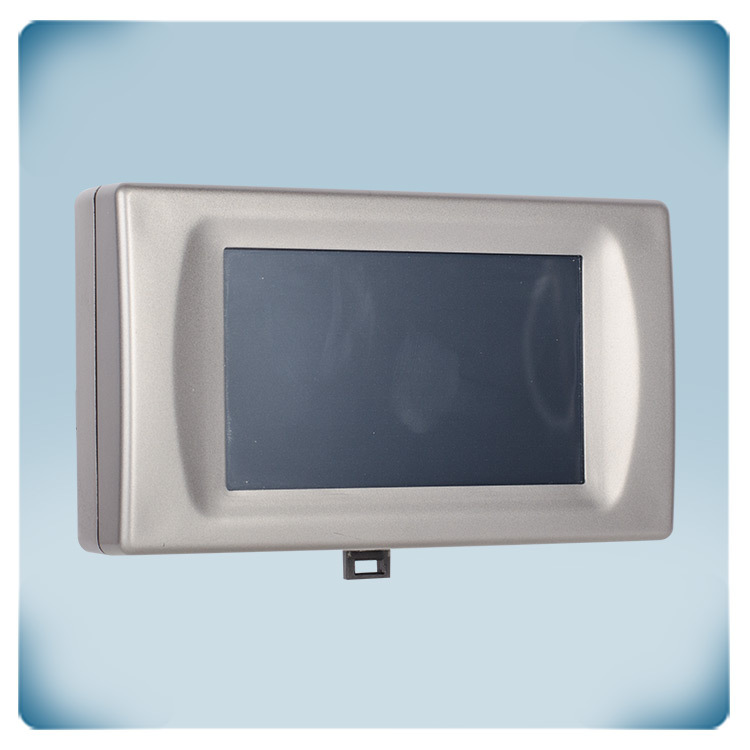

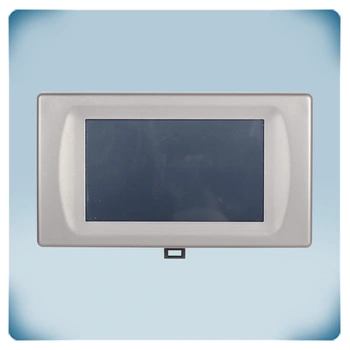

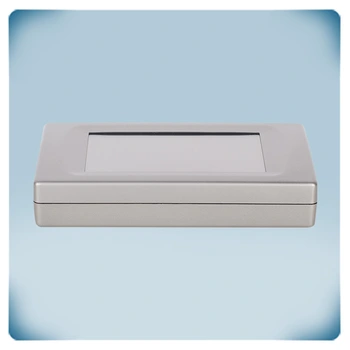

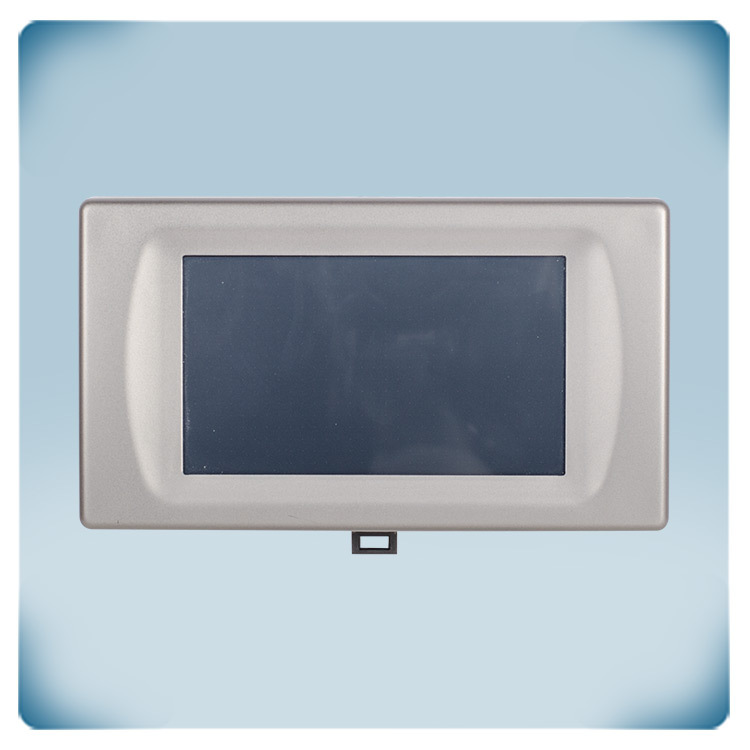

SENSISTANT представлява лесен за използване интуитивен графичен потребителски интерфейс, предназначен за настройване на устройствата на „Сентера“ . То комуникира чрез Modbus RTU с комбинация на интерфейс със захранване по Modbus (PoM) и автоматично разпознава свързаното устройство. Изделието е 4,3-инчов touch дисплей за ясно разчитане на данните.
Устройството за конфигуриране осигурява надеждната комуникация между свързаните устройства на Сентера, обмен на данни и лесно настройване на параметрите.
За обмен на иформация или захранване между интерфейса и свързаните устройства на Сентера Ви е нужно захранване по Modbus (PoM), което от своя страна означава, че за да свържете комуникацията по Modbus и 24 VDC захранването Ви е нужен един UTP с RJ45 конектор. Така процеса на свързване става по-опростен и удобен за Вас.
Допълнителни спецификации и описание
Продуктов конфигуратор
SENSISTANT -1.0 е интуитивен графичен потребителски интерфейс за настройване и свързване на устройства на Сентера, като това го прави перфектното алтернативно решение за свързване на устройства към 3Smodbus софтуерът. Благодарение на него можете да настройвате продукти на Сентера без намесата на компютър – просто свържете интерфейса с устройствата и то веднага ще ги разпознае и ще Ви даде възможност за настройка. Обаче имайте предвид, че докато софтуерът 3Smodbus Ви предоставя възможност да виждате и настройвате до няколко устройства наведнъж, то чрез SENSISTANT ще можете да настройвате само едно устройство. SENSISTANT осигурява надежна настройка и визуализация на измерените парамтери от устройствата благодарение на своя компактен дизайн. Дисплеят на устройството е здрав и устойчив на надраскване, удар или сурови условия на заобикалящата го среда, което го прави невероятно подходящ за индустриални помещения. При нормални условия, това изделие не се нуждае от поддръжка, просто внимавайте в него да не попаднат течности. За Ваша безопасност, включете захранването, когато устройството е напълно сухо.
Как работи?
Интерфейсът SENSISTANT работи изцяло със захранване по Modbus (PoM) и предоставя възможност на устройствата на Сентера да получават захранване и да обменят информация мрежата Modbus, като по този начин се елиминира допълнителното свързване и окабеляване. Тази функция комбинира обмена на информация и захранване, достъпни чрез един кабел, като така се съкращава времето за инсталация, както и сложността на окабеляването. В една PoM мрежа, устройствата се снабдяват със захранване и комуникация по Modbus посредством един единствен RJ45 конектор. Захранването се осигурява с помощта на източник на напрежение, а именно 24 VDC захранващ модул с вграден Modbus повторител. SENSISTANT може да се свърже към захранващия модул чрез UTP кабел с RJ45 конектори от двете страни, а устройството на Сентера може да се свърже чрез клемни блокове или чрез другия RJ45 конектор.
Работен процес

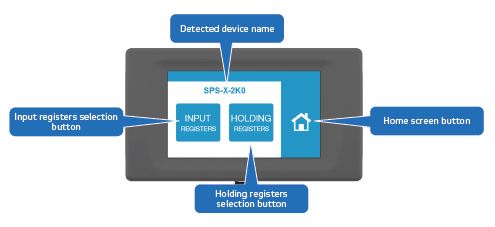

В момента, в който свържете интерфейса със захранването, началния екран се включва. След това натиснете „SCAN” и изчакайте докато SENSISTANT намери наблизо включени устройства. След като бъде разпознат свързаният сензор или контролер, ще видите изписано на началния екран името на откритото устройство и Input и Holding регистрите на Modbus. Holding регистрите могат да бъдат променeни в зависимост от желаните от Вас параметри, докато Input регистрите са само за наблюдение. Input регистрите са проектирани да съдържат данни, които могат да бъдат прочетени само от Modbus master. Тези данни често се предоставят от сензори, контролери или други устройства, които не изискват външно управление. Input регистрите имат ключова роля в наблюдението и събирането на данни от различни сензори и измервателни устройства в индустриални среди. Holding регистрите са предназначени за съхранение на данни комуникационния протокол Modbus, който често се използва в индустриални автоматизирани системи. Holding регистрите се различават от Input регистрите по това, че съхраняват данни, които могат и да се четат, и да се променят или въвеждат. Те се използват в настройки, където се изисква проследяване и конфигурация на устройства или процеси. Всеки Holding регистър е идентифициран с уникален адрес в Modbus мрежата. Holding регистрите са от съществено значение за конфигурирането и управлението на различни устройства, като регулатори на обороти, програмируеми логически контролери (PLC) и други оборудвания в индустриални настройки. Те позволяват динамична комуникация в реално време между Главните и подчинените устройства, като тази връзка ги прави ключов компонент в комуникацията по Modbus.
