Сензор за въздуховод устойчив на амоняк T, rH и CO2 - PoM
Описание на продукта
Мултифункционален сензор за темепратура, влажност и въглероден диоксид, предназначен за монтаж във въздуховоди.
Захранване по Modbus - PoM. Необходим е само един RJ45 конектор за Modbus RTU комуникацията и захранването 24 VDC.
Документи
Допълнителни спецификации и описание
Измерване на CO2 във въздуховоди
Дишайки, животните и хората произвеждат въглероден диоксид, затова концентрацията на CO2 представлява добър индикатор за количеството подаден свеж въздух. Измерването на CO2 се използва за управление на вентилационната система в редица приложения.
Дишайки, животните и хората произвеждат въглероден диоксид, затова концентрацията на CO2 представлява добър индикатор за количеството подаден свеж въздух. Измерването на CO2 се използва за управление на вентилационната система в редица приложения.

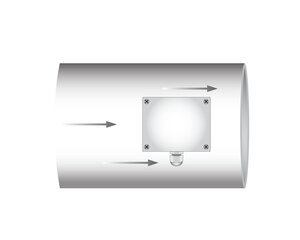

Този сензор измерва температурата, относителната влажност и CO2. Точката на оросяване се изчислява на база измерените температура и влажност. За постигане на оптимални резулати, сензорът трябва да бъде монтиран в прав участък от въздуховода. Избягвайте монтаж в близост до филтри, вентилатори, охлаждащи намотки и други източници на завихряне; посоката на въздушния поток също е от значение, затова следвайте инструкцията за монтаж.
Покритие за защита от влага

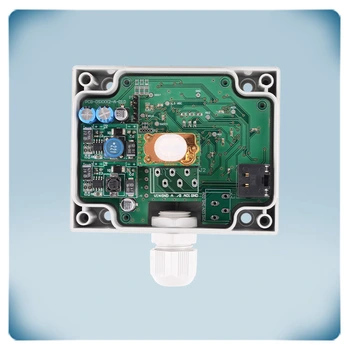

Електронните компоненти и печатната платка на този сензор са обработени със специално покритие, за да се осигури допълнителна защита срещу влага. Диапазонът на измерване на CO2 може да бъде зададен от 0 до 10 000 ppm, благодарение на което сензорът е особено подходящ за селскостопанския сектор или приложения с висока влажност.
![снимка](/bg/файлове/статия/изображение/описание/dsmhm-2r/чертане-на-въздуховод.jpg)
Покритие за защита от влага
Електронните компоненти и печатната платка на този сензор са обработени със специално покритие, за да се осигури допълнителна защита срещу влага. Диапазонът на измерване на CO2 може да бъде зададен от 0 до 10 000 ppm, благодарение на което сензорът е особено подходящ за селскостопанския сектор или приложения с висока влажност.
Технология
Във вентилационните системи се използват основно два вида сензори за измерването на концентрацията на CO2 и управлението на вентилационната система въз основа на тези данни: металоксидни полупроводникови газови сензори и недисперсивни инфрачервени сензори (NDIR). Съвременните NDIR сензори предлагат важни предимства като дългосрочна стабилност, висока селективност и точност. Това и технологията използвана в сензорите на „Сентера“. Тя предлага ниски разходи за целия жизнен цикъл и прецизна и дългосрочна работа.
За управлението на вентилационната система въз основа на концентрацията на въглероден диоксид е най-добре да се използва автоматизирана вентилация или вентилация, управлявана според нуждите - Demand Controlled Ventilation (DCV), базирана на измерване на CO2. Това представлява комбинация от две технологии: сензори, които измерват концентрацията на въглероден диоксид и регулатори за АС вентилатори, които използват стойностите, подадени от сензорите. Сензорите на „Сентера“ могат да регулират директно ЕС вентилатори чрез аналогов изход.
DSMHМ няма физически аналогов изход, но измерените стойности се предават по Modbus RTU.
Съкратено време за инсталация
Във вентилационните системи се използват основно два вида сензори за измерването на концентрацията на CO2 и управлението на вентилационната система въз основа на тези данни: металоксидни полупроводникови газови сензори и недисперсивни инфрачервени сензори (NDIR). Съвременните NDIR сензори предлагат важни предимства като дългосрочна стабилност, висока селективност и точност. Това и технологията използвана в сензорите на „Сентера“. Тя предлага ниски разходи за целия жизнен цикъл и прецизна и дългосрочна работа.
За управлението на вентилационната система въз основа на концентрацията на въглероден диоксид е най-добре да се използва автоматизирана вентилация или вентилация, управлявана според нуждите - Demand Controlled Ventilation (DCV), базирана на измерване на CO2. Това представлява комбинация от две технологии: сензори, които измерват концентрацията на въглероден диоксид и регулатори за АС вентилатори, които използват стойностите, подадени от сензорите. Сензорите на „Сентера“ могат да регулират директно ЕС вентилатори чрез аналогов изход.
DSMHМ няма физически аналогов изход, но измерените стойности се предават по Modbus RTU.
Съкратено време за инсталация
Този сензор може да се свърже чрез един RJ45 конектор. Захранването по Modbus, или PoM, представлява пренос на данни по Modbus RTU и захранване с 24 VDC чрез един-единствен UTP кабел. За улеснение на окабеляването, препоръчваме използването на захранване на „Сентера“ и кабел, кримпнат с RJ45 конектор. Нашите захранвания осигуряват защита от късо съединение, свърхтовар и пренапрежение.
Без аналогови изходи - само Modbus RTU комуникация
Този сензор няма аналогови изходи, което го прави по-прост и по-икономичен. Всички измерени стойности са достъпни чрез Modbus. Разчитането на измерените стойности е възможно чрез SenteraWeb - нашата онлайн платформа за ОВК, чрез 3SModbus, чрез система за сградна автоматизация (BMS) или чрез друго Modbus master устройство. Modbus има множество предимства. Най-важните от тях са, че цифровите сигнали са по-малко податливи на смущения в сравнение с аналоговите сигнали и че могат да се използват по-дълги кабели. Възможни са дължини на кабелите до 1000 метра.
Самокалибриращ се за компенсиране на отклонението на сензора
Алгоритъмът за самокалибриране на ABC logic. Този алгоритъм е проектиран да се използва в приложения, при които концентрациите на CO2 ще паднат до външни условия на околната среда (400 ppm) поне веднъж (15 минути) за период от 7 дни. Сензорът ще достигне своята работна точност след 25 часа непрекъсната работа при условие, че е бил изложен на околни референтни нива от 400 ppm ± 10 ppm CO2.
Въздуховоди
Корпусът е оптимизиран за измервания на CO2 във въздуховоди и предлага защита IP54 срещу проникване на прах и влага. Сензорният елемент е интегриран в сондата на тръбния сензор. Тази сонда има отвор за директен контакт между въздушния поток и сензорния елемент. Сондата е със защита IP20.
Самокалибриращ се за компенсиране на отклонението на сензора
Алгоритъмът за самокалибриране на ABC logic. Този алгоритъм е проектиран да се използва в приложения, при които концентрациите на CO2 ще паднат до външни условия на околната среда (400 ppm) поне веднъж (15 минути) за период от 7 дни. Сензорът ще достигне своята работна точност след 25 часа непрекъсната работа при условие, че е бил изложен на околни референтни нива от 400 ppm ± 10 ppm CO2.
Въздуховоди
Корпусът е оптимизиран за измервания на CO2 във въздуховоди и предлага защита IP54 срещу проникване на прах и влага. Сензорният елемент е интегриран в сондата на тръбния сензор. Тази сонда има отвор за директен контакт между въздушния поток и сензорния елемент. Сондата е със защита IP20.
