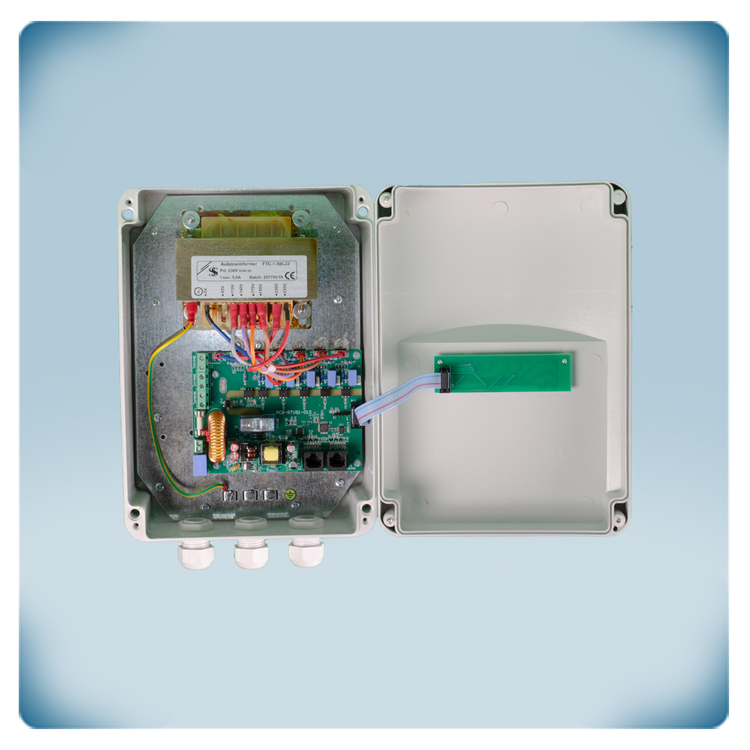

Регулатор на скоростта на вентилатора | Modbus RTU управляван | 5 А
Описание на продукта
Серията трансформаторни регулатори на обороти RTVS1 са предназначени за ръчно или автоматично управление на скоростта на монофазни 230 волта мотори. Можете да свържете до няколко на брой двигателя, като максималният (комбиниран) ток не бива да надвишава 5 A.
Регулаторите RTVS1 имат комуникация по Modbus RTU. Желаната скорост на вентилатора можете да регулирате или зададете като свържете ОВК сензор, потенциометър (серия SPV) или система за сградна автоматизация с комуникация по Modbus RTU. Регулаторите RTVS1 имат два режима на управление на скоростта (ръчен и автоматичен) спрямо измерените стойности на температура, относителна влажност, СО2, качество на въздуха (ЛОС) или СО.
Скоростта на вентилатора можете да управлявате ръчно чрез промяна в напрежението на двигателя, като използваната автотрансформаторна технология на управление създава перфектна синусоидална форма на промяна на напрежението. Това осигурява тихата на работа на двигателя и намалява шума, който се появява при работата на автотрансформаторите, които имат и специално покритие.
Благодарение на степента на защита на корпуса IP54, серията регулатори RTVS1 са изключително подходящи за повърхностен монтаж.
Допълнителни спецификации и описание
Управление чрез комуникация по Modbus RTU
Специалната автотрансформаторна технология се използва за управление на скоростта на вентилатори с монофазни двигатели само в 5 стъпки. В случай, че не сте сигурни с какъв тип мотор следва да свържете устройството, моля, консултирайте се с технически подготвен специалист или директно с производителя. Серията контролери за монофазни двигатели изискват Modbus RTU управляващ сигнал, за да активират желаната от Вас скорост на вентилатора.
В ръчен режим на управление, трябва да свържете контролерът RTVS1 към система за сградна автоматизация или Главно устройство, чрез което да промените скоростта на вентилатора (в регистър за съхранение 12).

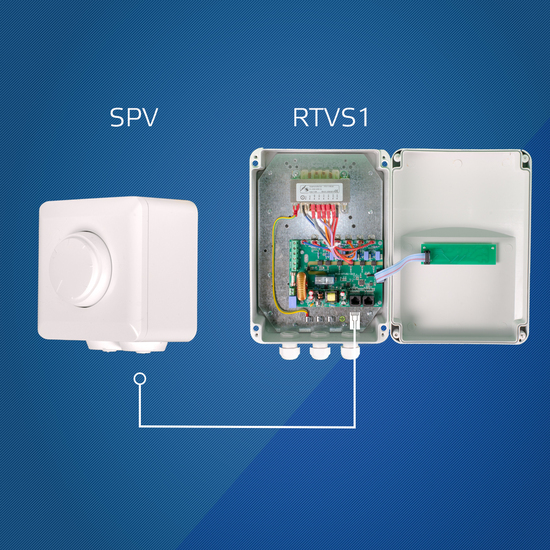

В автоматичен режим на управление, свържете контролера към потенциометър (серията SPV) или ОВК сензор, чрез които да управлявате скоростта на вентилатора. Свързаното устройство следва да зададете в регистър 18. В случай, че свържете контролера към ОВК сензор, ще можете да регулирате оборотите на вентилатора спрямо измерените стойности на температура, относителна влажност, CO2, качество на въздуха (ЛОС) или CO. За да комбинирате контролера със серията преобразуватели DADCM, трябва да осигурите 0-10 волта сигнал за управление.
Увеличаване или намаляване на оборотите в зависимост от измерената температура
В автоматичен режим на управление, с увеличаването на сигнала на управление, скоростта на вентилатора ще намалее или ще се увеличи. Тези режими на работа също могат да се нарекат и „Автоматичен режим напред“ и „Автоматичен режим назад“, а избрания от Вас режим можете да зададете в регистър за съхранение 11. При зададен „Автоматичен режим напред“ скоростта на вентилатора се увеличава, когато и стойността на напрежението се покачи. При зададен „Автоматичен режим назад“, скоростта на вентилатора намалява, когато стойността на напрежението се понижи.
Нерегулируем изход
Серията регулатори RTVS1 имат и допълнителни функции като нерегулируем изход, който можете да използвате за включване на аларма (чрез предварително задаване в регистър 19) или индикация за статуса на двигателя, който можете да зададете в регистър 15, след като го свържете. Когато нерегулируемият изход не е активен, по подразбиране напрежението на изхода е 230 волта.
Защита на двигателя от прегряване
Серията регулатори на обороти RTVS1 имат вградени контакти за термална защита, като те измерват температурата в моторните намотки и, в случай на прегряване, моторът следва да спре да работи, за да се избегнат по-сериозни последствия. В случай, че двигателят няма вградени такъв тип контакти, чрез Modbus Holding регистър 14 можете да изключите въпросната функция, като заводската настройка н функцията е „ИЗКЛ.“.
Автоматично рестартиране на двигателя след прекъсване на захранването
В случай на внезапно прекъсване на захранването, серията регулатори RTVS1 следва автоматично да се изключат, за да се избегнат сериозни повреди в устройствата или двигателя. След като захранването бъде възстановено, двигателят ще се включи автоматично.
Корпус от висококачествени материали
Уверете се, че регулаторите от тази серия са поставени на места, където има достатъчен приток на хладен въздух, като е препоръчително това да стане в охладени места без директна светлина. Корпусът на изделието е произведен в производствената база на Сентера, като по този начин гарантираме отличното качество на материала. Корпусите на устройствата са със степен на защита IP54 срещу проникване на прах или влага и са изработени от висококачествена пластмаса тип r-ABS, като материалът е изключително устойчив на удари, натиск или дори пожар. Изделието е подходящо само за повърхостен монтаж.
