EО декларация за съответствие
Потенциометър ОВиК | 5-24 VDC
Описание на продукта
SDP-E0US-BT е перфектното решение за прецизно управеление на оборотите на ЕС двигатели във вентилационната система. Разработен със захранващо напрежение от 5 - 24 VDC, потенциометърът се вписва идеално в различни приложения за управление на ЕС вентилатори, задвижващи устройства за клапи, регулатори на обороти за АС двигатели или честотни инвертори.
Посредством едно лесно завъртане на кнобката можете да управлявате избрабия от Вас тип двигател посредством промяна в изходния сигнал. Моделът SDP-E0US-BT е без позиция за изключване на двигателя, така че не е нужно да се притеснявате дали ще изключите системата си по невнимание. Настройте прецизно системата си с регулируеми високи и ниски нива посредством два тримера в диапазона 0 - 100% от подаваното напрежение. Тази уникална функция Ви дава възможност да промените изхода за управление.
Корпусът на изделието е е разработен с цел издържане на удари и е водоустойчив, като същевременно е предназначен за повърхностен (IP54) или вграден монтаж (IP44), а това предоставя възможност за надеждна работа в различни сурови среди, осигурявайки на потребителите нужното спокойствие, докато вентилационната система работи напълно безупречно. Независимо дали търисте ефективност, прецизност или безпроблемно адаптиране към условията, потенциометърът SDP-E0US-BT е перфектното решение за управление на вентилационната система, предлагайки Ви несравнимо управление на скоростта на вентилатора, както и безкраен набор от функции и устойчивост.
Допълнителни спецификации и описание
ОВиК потенциометър
Потенциометърът SDP-E0US-BT генерира аналогов изходен или сигнал за управление на ЕС вентилатори или регулатори на обороти за вентилатори, като сигналът се увеличава или намалява в зависимост от позицията на кнобката. Посредством този тип сигнал можете директно да управлявате ЕС вентилатори или задвижващи устройства за клапи, както и регулатори на обороти за АС вентилатори от сериите EVS и MVS или честотни инвертори от сериите FI-E. Например, ако инсталирате избрания от Вас потенциометър в жилищно помещение, а регулатора на обороти в друго техническо помещение, ще можете дистанционно, но безпроблемно да управлявате и регулатора, и вентилатора едновременно.
Регулируеми нива на мининални и максимални обороти на вентилатора
В някои приложения е нужно да се регулират максималните и минималните граници на управляващият сигнал, като някои ЕС двигатели или задвижващи устройства за клапи не могат да се управляват от прекалено ниски сигнали. Минималните и максималните граници на управляващият сигнал могат да се регулират посредством тримери за всяка една граница.
Джъмпер за избиране на режима на изхода
Режимът на работа на озхида следва да се избере ръчно посредством използването на джъмпер, който се поставя върху съответните пинове – пинове 1 и 2 са предназачени за избиране на режима на управление на изходното напрежение, пинове 2 и 3 – за товара, пинове 3 и 4 – за режим ШИМ.

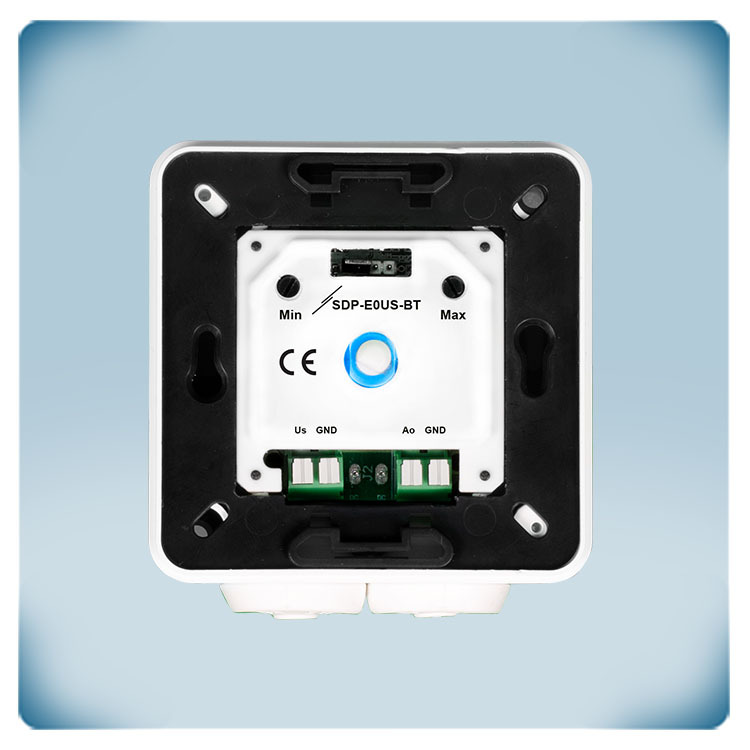

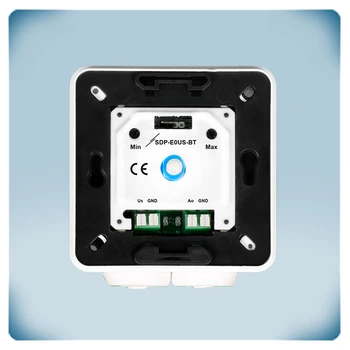

Тримери за настройка на изходният сигнал
Високите и ниските нива на изходният сигнал се регулират посредством два тримера. Както минималното, така и максималното изходно ниво могат да се регулират в диапазона от 0 - 100 % от захранващото напрежение. Захранващото напрежение трябва да бъде в диапазона 5 - 24 VDC, като това прави възможно преобразуването на управляващият сигнал на изхода. Ако минималното изходно ниво е зададено по-ниско от максималното такова, то потенциометърът ще работи от минимум към максимум. Това е и фабричната настройка, зададена по подразбиране. Ако минималното изходно ниво е зададено по-високо от максималното изходно ниво, потенциометърът ще работи от максимум към минимум. Например, ако вашият минимум е зададен на 20 % от захранващото напрежение (Us), а максимумът е зададен на 80 % от захранващото напрежение, вие управлявате от минимум към максимум. След това ще управлявате двигателя в рамките на 20 - 80 % от захранващото напрежение (Us). Въпреки това, ако минималната настройка за регулиране е 80 % Us, а максималната е 40 %, вие ще управлявате двигателя от максимум до минимум. Винаги има 20 % минимален диапазон на управление между стойностите, зададени от тримерите.
Без вградена позиция за изключване на двигателя
В някои случаи е технически необходимо да се осигури минимално подаване на въздух при всякакви обстоятелства. Тъй като този потенциометър няма позиция OFF, управляващият сигнал никога няма да достигне 0 V. Дори когато кнобката е в минимална позиция (завъртяна обратно на часовниковата стрелка), управляващият сигнал ще бъде на минимална стойност. Това ниво може да се регулира чрез вградения тример.
