Ürün veri sayfası
Modbus dan USB'ye dönüştürücü
Ürün açıklaması
Bu dönüştürücü, bir USB arayüzü kullanarak bir bilgisayar ile Sentera Modbus RTU cihazları arasında iletişim sağlar. Ek adaptörlere ihtiyaç duymadan her iki ucunda erkek konektörler bulunan bir USB-A kablosu ile bilgisayarın USB portuna bağlanır.
Modbus RTU iletişimi RJ45 konnektörü üzerinden kurulur. Bu konektör genellikle Ethernet bağlantıları için kullanılır, bu nedenle Modbus RTU iletişimi için standart bir Ethernet kablosu kullanılabilir.
Dönüştürücü, Modbus RTU iletişimi kullanan Sentera ürünlerinin izlenmesi ve yapılandırılması için kullanıcı dostu bir arayüz sağlayan Sentera 3SModbus yazılımı ile kullanılmak üzere tasarlanmıştır.
Dönüştürücü, Modbus RTU seri bilgilerini otomatik olarak bir USB sanal COM portu üzerindeki seri bilgilere dönüştürür. Bu, bilgisayarın bağlı Modbus RTU cihazlarıyla geleneksel bir seri COM portu üzerinden bağlıymış gibi etkileşime girebileceği anlamına gelir.
Ek özellikler ve açıklama
Modbus RTU Hakkında
Modbus RTU (Uzak Terminal Birimi) endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan bir iletişim protokolüdür. Bir seri veri yolu üzerinden bir ana cihaz (bilgisayar veya programlanabilir mantık denetleyicisi gibi) ile birden fazla bağımlı (slave) cihaz (sensörler, aktüatörler veya diğer cihazlar) arasında iletişim sağlayan bir seri iletişim protokolüdür. Modbus RTU, endüstriyel kontrol sistemleri, bina otomasyonu, enerji yönetimi ve süreç izleme gibi uygulamalarda yaygın olarak kullanılmaktadır. Farklı üreticilerin cihazları arasında basit ve güvenilir bir iletişim aracı sağlar, bu da onu endüstriyel otomasyon alanında popüler bir seçim haline getirir.
Modbus RTU, endüstriyel otomasyon sistemlerinde programlanabilir mantık denetleyicileri (PLC'ler), insan-makine arayüzleri (HMI'lar), sensörler, aktüatörler ve diğer cihazlar arasındaki iletişim için yaygın olarak kullanılır. Üretim tesislerinde, proses kontrol sistemlerinde ve fabrika otomasyonunda gerçek zamanlı izleme, kontrol ve veri alışverişine olanak sağlar.
HVAC sistemlerini kontrol etmek ve izlemek için bina otomasyon sistemlerinde kullanıldığında, çeşitli bina işlevlerinin merkezi kontrolünü ve izlenmesini sağlar.
Sentera, RS485 arayüzleri üzerinden Modbus RTU seri iletişimini kullanır. Bir master cihazın iletişimi başlattığı ve slave cihazların master'ın isteklerine yanıt verdiği bir master-slave mimarisi kullanır.
Modbus RTU iletişimine sahip Sentera ürünleri nasıl yapılandırılır ve izlenir?

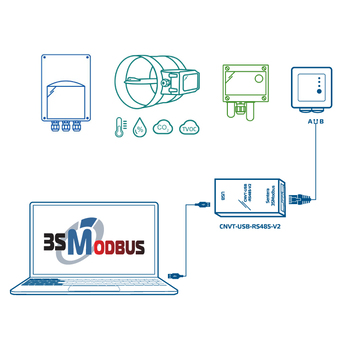

Sentera'nın üzerinde Modbus RTU bulunan ürünleri, fabrika ayarlarını kullanarak bağımsız cihazlar olarak çalışabilir; ancak, mevcut özelliklerin tamamından iyi bir şekilde yararlanmak için Sentera'nın ücretsiz 3SMCenter yazılım paketi size yardımcı olmak için burada. Web sitemizden indirebilirsiniz ve kurulduktan ve ürünler bilgisayara bağlandıktan sonra, 3SModbus yazılım modülü bağlı cihazı otomatik olarak tanır ve bir dizi seçeneğe erişebilirsiniz. 3SBoot modülünü kullanarak ürün yazılımı güncellemeleri yapabilirsiniz. Tüm bunları ücretsiz olarak elde edersiniz; tek ihtiyacınız olan CNVT-USB-RS485-V2!
Bu dönüştürücü, USB sinyallerini Modbus RTU RS485 sinyallerine dönüştürmek için basit bir çözüm sunar ve bir bilgisayar ile Modbus RTU cihazları arasında iletişim sağlar.
Bağlantılar
CNVT-USB-RS485-V2, USB sinyallerini Modbus RTU RS485 sinyallerine ve tersine dönüştürmek için tasarlanmıştır. Bir bilgisayar veya diğer USB özellikli cihaz üzerindeki USB portu ile RS485 iletişimi kullanan Modbus RTU cihazları arasında iletişim sağlar.
Dönüştürücünün bir tarafında standart bir USB Tip-A konektörü bulacaksınız. Bu, bilgisayarın USB portuna takılması gereken taraftır. Dönüştürücünün diğer tarafında standart bir RJ45 UTP (Ethernet) soketi bulunmaktadır. Bu soket, dönüştürücüyü RJ45 kablosu kullanarak Modbus RTU cihazlarına bağlamak için kullanılır. Bir bağlantı kurmak için, dönüştürücünün RJ45 soketi ile Modbus RTU cihazı arasına standart bir RJ45 UTP (Ethernet) kablosu bağlamanız gerekir. Alternatif olarak, RJ45 konektörlerini kullanarak kendi kablonuzu oluşturabilirsiniz.
Dönüştürücü, veri iletimi ve alımı hakkında görsel geri bildirim sağlayan LED göstergelerine sahiptir. RJ45 soketinin sol tarafındaki LED, veri dönüştürücüden Modbus RTU cihazına iletildiğinde yanıp sönmeye başlar. RJ45 soketinin sağ tarafında, Modbus RTU cihazından veri alındığında yanıp sönen başka bir LED vardır.
Tak ve Çalıştır
Bu Sentera Modbus - USB iletişim dönüştürücüsünü kullanmak için herhangi bir sürücü yüklemeniz gerekmez. Bağladıktan sonra, cihazınızın Modbus kayıtlarına bilgisayarınızda erişilebilir olacaktır.
