5 Hızlı hava perdesi kontrol cihazı | 400 Volt motor 14 A
Çözüm tanımı
3 fazlı 400 Volt gerilim kontrollü motorlara sahip hava perdeleri için 5 hızlı kontrolör. Kombine maksimum motor akımı 14 A'dir. Hava hızı 5 kademeli döner anahtar ile seçilebilir. KAPALI konumda (sıfır), hava perdesi devre dışı bırakılır. Uzaktan başlatma/durdurma kontağı, kapı kontağı gibi harici bir anahtar için kullanılabilir. TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır. Bir güç kesintisinden sonra motor otomatik olarak yeniden başlar. Regüle edilmemiş çıkış, LPHW bobini için bir valfi kontrol edebilir.
Ek özellikler ve açıklama
Termal bariyer oluşturun
Hava perdeleri, sıcak ve soğuk havayı ayırmak için görünmez bir bariyer oluşturur. Hava perdeleri, havanın veya kirleticilerin bir odadan diğerine geçmesini önlemek için de kullanılabilir. Hava perdesinin AC fanları, bir hava perdesini aşağı doğru zorlar. Bu görünmez bariyer, dış havanın girmesini önler ve ısı kayıplarını en aza indirmek için iç havanın çıkışını kısıtlar. Hava perdeleri genellikle dükkanlarda veya kafe ve barlarda kullanılır, böylece içerideki sıcak havayı korunurken kapılar açık kalabilir. Açık kapılar sayesinde müşteri’nin psikolojisi mekanlara girmeye otomatik olarak daha yatkındır.

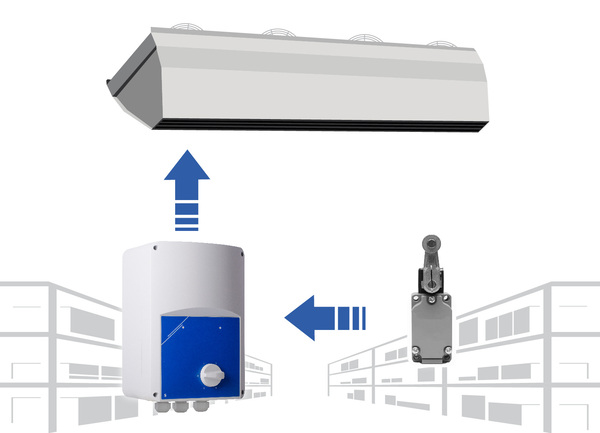

Kapı kontağı hava perdesini çalıştırır
Kuru kontak girişlerine bir kapı kontağı bağlanabilir. Kapı açıldığında hava perdesi devreye girer. Etkinleştirildiğinde, hava perdesi döner anahtar üzerinden ayarlanan sabit bir hızda çalışacaktır. Bir normalde açık ve bir normalde kapalı giriş mevcuttur. Bu, kontrolörü farklı tipte kapı anahtarlarıyla uyumlu hale getirir.
Harici cihazları kontrol etmek için çıkışlar
Motor etkinleştirildiğinde ekstra, düzenlenmemiş çıkış (230 VAC) etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna ‘düzenlenmemiş çıkış' denir. Bu çıkışın maksimum akımı 2 A'dır. Bu çıkış, bir gösterge lambasını kontrol etmek, hava kanallarının kapama ızgaralarını açmak, aydınlatmayı etkinleştirmek vb. İçin kullanılabilir. Bu çıkışa bağlı cihaz fan ile aynı anda çalışacaktır.
Elektrik kesintisinden sonra otomatik resetleme
Elektrik kesintisi durumunda, bu kontrolör otomatik olarak kendini resetleyecektir. Güç geri geldiğinde, motor otomatik olarak yeniden başlatılacaktır. Standart fan hız kontrol cihazlarında, bir elektrik kesintisinden sonra, döner anahtar manuel olarak kapalı konuma ve ardından istenen hız konumuna geri döndürülmelidir. STRA1 serisi için bu gerekli değildir.
Aşırı ısınmaya karşı koruma
Bu hava perdesi kontrolörü, termal kontakları bağlama imkanı sunar. TK veya termal kontaklar, motor sargılarının içindeki sıcaklığı veya ısıtıcının sıcaklığını izler. Aşırı ısınma durumunda, TK izleme fonksiyonu hasarı önlemek için sistemi devre dışı bırakır ve alarm çıkışını etkinleştirir.
İç mekan duvar montajı için muhafaza
Denetleyicinin yeterince soğuyabildiğinden emin olun. Tercihen doğrudan güneş ışığında değil, serin bir yere kurun. Çelik muhafaza sadece sağlam olmakla kalmaz, aynı zamanda ısı dağılımını da kolaylaştırır. Bu, bu regülatörün sürekli olarak tam güçte kullanılabileceği anlamına gelir. Toz ve su girişine karşı IP54 koruması sunar. Bu kontrolör iç mekanda bir duvara veya panele monte edilebilir.
Hava perdeleri, sıcak ve soğuk havayı ayırmak için görünmez bir bariyer oluşturur. Hava perdeleri, havanın veya kirleticilerin bir odadan diğerine geçmesini önlemek için de kullanılabilir. Hava perdesinin AC fanları, bir hava perdesini aşağı doğru zorlar. Bu görünmez bariyer, dış havanın girmesini önler ve ısı kayıplarını en aza indirmek için iç havanın çıkışını kısıtlar. Hava perdeleri genellikle dükkanlarda veya kafe ve barlarda kullanılır, böylece içerideki sıcak havayı korunurken kapılar açık kalabilir. Açık kapılar sayesinde müşteri’nin psikolojisi mekanlara girmeye otomatik olarak daha yatkındır.
Kapı kontağı hava perdesini çalıştırır
Kuru kontak girişlerine bir kapı kontağı bağlanabilir. Kapı açıldığında hava perdesi devreye girer. Etkinleştirildiğinde, hava perdesi döner anahtar üzerinden ayarlanan sabit bir hızda çalışacaktır. Bir normalde açık ve bir normalde kapalı giriş mevcuttur. Bu, kontrolörü farklı tipte kapı anahtarlarıyla uyumlu hale getirir.
Harici cihazları kontrol etmek için çıkışlar
Motor etkinleştirildiğinde ekstra, düzenlenmemiş çıkış (230 VAC) etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna ‘düzenlenmemiş çıkış' denir. Bu çıkışın maksimum akımı 2 A'dır. Bu çıkış, bir gösterge lambasını kontrol etmek, hava kanallarının kapama ızgaralarını açmak, aydınlatmayı etkinleştirmek vb. İçin kullanılabilir. Bu çıkışa bağlı cihaz fan ile aynı anda çalışacaktır.
Elektrik kesintisinden sonra otomatik resetleme
Elektrik kesintisi durumunda, bu kontrolör otomatik olarak kendini resetleyecektir. Güç geri geldiğinde, motor otomatik olarak yeniden başlatılacaktır. Standart fan hız kontrol cihazlarında, bir elektrik kesintisinden sonra, döner anahtar manuel olarak kapalı konuma ve ardından istenen hız konumuna geri döndürülmelidir. STRA1 serisi için bu gerekli değildir.
Aşırı ısınmaya karşı koruma
Bu hava perdesi kontrolörü, termal kontakları bağlama imkanı sunar. TK veya termal kontaklar, motor sargılarının içindeki sıcaklığı veya ısıtıcının sıcaklığını izler. Aşırı ısınma durumunda, TK izleme fonksiyonu hasarı önlemek için sistemi devre dışı bırakır ve alarm çıkışını etkinleştirir.
İç mekan duvar montajı için muhafaza
Denetleyicinin yeterince soğuyabildiğinden emin olun. Tercihen doğrudan güneş ışığında değil, serin bir yere kurun. Çelik muhafaza sadece sağlam olmakla kalmaz, aynı zamanda ısı dağılımını da kolaylaştırır. Bu, bu regülatörün sürekli olarak tam güçte kullanılabileceği anlamına gelir. Toz ve su girişine karşı IP54 koruması sunar. Bu kontrolör iç mekanda bir duvara veya panele monte edilebilir.
