PWM Sinyali nedir?
PWM yada Darbe Genişliği Modülasyonu (ayrıca “Darbe Süresi Modülasyonu” veya PDM olarak da bilinmektedir), analog 0-10 Volt veya 0-20 mA sinyaline benzer bir kontrol sinyalidir. Sürekli bir elektronik sinyal dizisidir. İstenen dönme hızını bir EC motoruna veya AC fan hız kontrol cihazına göndermek için kullanılabilir. Diğer bir uygulama örneği, istenen konumu aktüatörle çalışan bir amortisöre iletmektir.

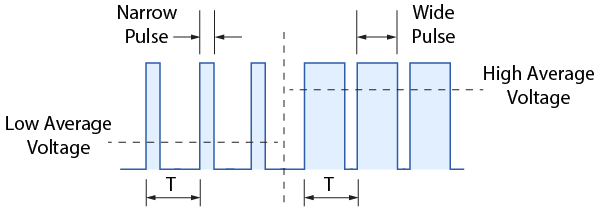

Genel olarak, EC fan hızı, analog 0-10 VDC veya 0-20 mA sinyalinin değeriyle orantılı olarak artacaktır. Bir PWM sinyali için, YÜKSEK ve ALÇAK kısımdan oluşan sürekli bir elektronik sinyal dizisi, aşağıdaki gibi çalışır:
- PWM sinyalinin frekansı, bir tam YÜKSEK / DÜŞÜK döngünün süresini belirler. Örneğin, 1.000 Hz'lik bir frekans şu anlama gelir: her saniyede PWM sinyali 1.000 YÜKSEK / ALÇAK döngü sayar.

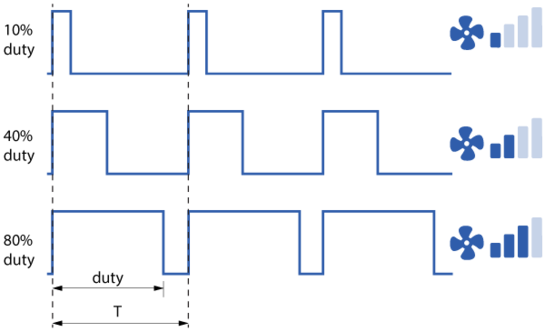

- Görev döngüsü, TAM sinyal ile YÜKSEK sinyalin süresinin karşılaştırılmasıdır (yüzde olarak ifade edilir). Motorun veya fanın çalışması gereken hızı veya aktüatörle çalışan bir damper olması durumunda istenen konumu belirler.
![PWM Sinyali nedir](/tr/dosyalar/sss/görüntü/tanım/1326/darbe-genislik-modulasyonu.jpg)
Bir PWM kontrol sinyali oluşturmak için bir Voltaja ihtiyacınız vardır. Analog çıkışlı çoğu Sentera cihazı entegre bir güç kaynağına (3,3 VDC veya 12 VDC) sahiptir, ancak EC motorunun belirli bir genliğe sahip bir PWM sinyali gerektirmesi durumunda harici bir güç kaynağı bağlanmalıdır.
Bu nedenle, PWM yoluyla bir fanı (veya aktüatörle çalışan damperi) kontrol etmek için bir Sentera cihazı kullanırken, Sentera cihazının modüle edici çıkışının hem frekansının (Hz cinsinden) hem de genliğinin (Volt cinsinden) harici cihaz tarafından istenen frekansa ve genliğe karşılık geldiğinden emin olun.
Genel olarak, EC fan hızı, analog 0-10 VDC veya 0-20 mA sinyalinin değeriyle orantılı olarak artacaktır. Bir PWM sinyali için, YÜKSEK ve ALÇAK kısımdan oluşan sürekli bir elektronik sinyal dizisi, aşağıdaki gibi çalışır:
- PWM sinyalinin frekansı, bir tam YÜKSEK / DÜŞÜK döngünün süresini belirler. Örneğin, 1.000 Hz'lik bir frekans şu anlama gelir: her saniyede PWM sinyali 1.000 YÜKSEK / ALÇAK döngü sayar.
- Görev döngüsü, TAM sinyal ile YÜKSEK sinyalin süresinin karşılaştırılmasıdır (yüzde olarak ifade edilir). Motorun veya fanın çalışması gereken hızı veya aktüatörle çalışan bir damper olması durumunda istenen konumu belirler.
![PWM Sinyali nedir](/tr/dosyalar/sss/görüntü/tanım/1326/darbe-genislik-modulasyonu.jpg)
Bir PWM kontrol sinyali oluşturmak için bir Voltaja ihtiyacınız vardır. Analog çıkışlı çoğu Sentera cihazı entegre bir güç kaynağına (3,3 VDC veya 12 VDC) sahiptir, ancak EC motorunun belirli bir genliğe sahip bir PWM sinyali gerektirmesi durumunda harici bir güç kaynağı bağlanmalıdır.
Bu nedenle, PWM yoluyla bir fanı (veya aktüatörle çalışan damperi) kontrol etmek için bir Sentera cihazı kullanırken, Sentera cihazının modüle edici çıkışının hem frekansının (Hz cinsinden) hem de genliğinin (Volt cinsinden) harici cihaz tarafından istenen frekansa ve genliğe karşılık geldiğinden emin olun.
