Bir Modbus RTU ağı için maksimum kablo uzunluğu nedir?

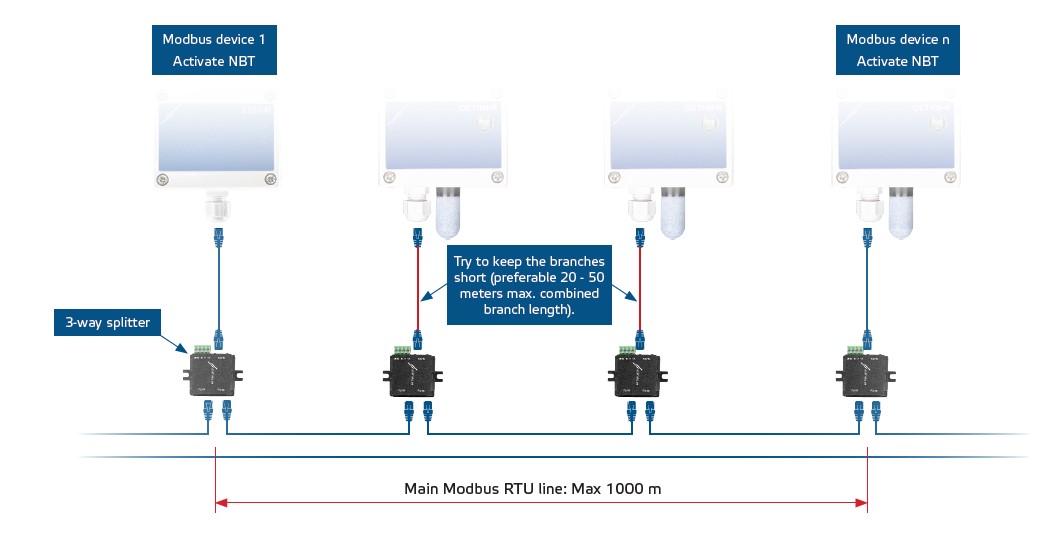

Modbus iletişimi için, segment başına toplam kablo uzunluğunun 1.000 m'yi geçmemesini öneririz (Toplam kablo uzunluğu = ana şebeke hattının ve tüm dalların toplamı). Burada, standart bir Modbus ağının bir hat topolojisini takip etmelidir. Bu da dalların uzunluğunu en aza indirmenin önemli olduğu anlamına gelir. Dallar varsa, mümkün olduğunca kısa tutulmalıdırlar. Tüm dalların toplam uzunluğu 20 m'yi geçmemelidir.
Toplam kablo uzunluğu çok fazla olduğunda, Modbus RTU iletişimi bozulabilir. Bu iletişim kayıplarını telafi etmek ve sorunu çözmek için bir Modbus tekrarlayıcı (tip DPOM-24-20) kullanılabilir.
Sentera "Modbus Üzerinden Güç" veya PoM konseptini geliştirdi. Bu da Modbus veri iletişiminin ve 24 Volt besleme voltajının tek bir UTP kablosuyla dağıtılması anlamına gelir. Bu teknoloji, hatalardan kaynaklanan veri kaybı riskini azaltır. Sentera ürünleri PoM teknolojisi ile birbirine bağlandığında, birleşik dal uzunlukları daha az kritik hale gelir. Bu sayede bozulmalar ve veri kayıpları oluşmadan Modbus ağına daha uzun dallar eklenebilir.
Toplam kablo uzunluğu çok fazla olduğunda, Modbus RTU iletişimi bozulabilir. Bu iletişim kayıplarını telafi etmek ve sorunu çözmek için bir Modbus tekrarlayıcı (tip DPOM-24-20) kullanılabilir.Sentera "Modbus Üzerinden Güç" veya PoM konseptini geliştirdi. Bu da Modbus veri iletişiminin ve 24 Volt besleme voltajının tek bir UTP kablosuyla dağıtılması anlamına gelir. Bu teknoloji, hatalardan kaynaklanan veri kaybı riskini azaltır. Sentera ürünleri PoM teknolojisi ile birbirine bağlandığında, birleşik dal uzunlukları daha az kritik hale gelir. Bu sayede bozulmalar ve veri kayıpları oluşmadan Modbus ağına daha uzun dallar eklenebilir.
Ama, kablo uzunluğu ne kadar fazla olursa, kablonun direnci o kadar fazla olur. PoM ağı fazla uzun hale geldiğinde, yüksek kablo direnci nedeniyle besleme voltajı 24 Volt'un altına düşer. İstikrarlı bir çalışma sağlamak için, 250 metre PoM kablosundan sonra bir Modbus tekrarlayıcısı kullanılması önerilir. Bütün bağlı cihazların toplam güç tüketimi fazla yüksekse, PoM ağının o bölümünde yeterli besleme voltajı sağlamak için daha kısa bir PoM kablo uzunluğundan sonra bir tekrarlayıcıya ihtiyaç duyulur.
