EC fanlı ısıtıcı kontrolörü | Wi-Fi ve LAN ağ geçidi

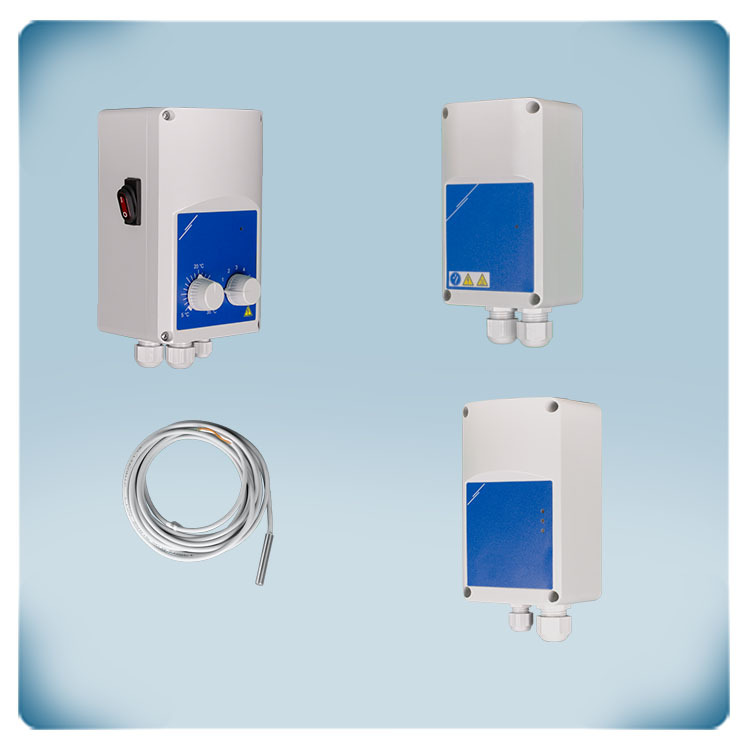

ECH-8-DM, EC fanlarla donatılmış hava ısıtıcıları veya hava soğutucuları için kullanılan kontrol cihazıdır. Kullanıcı dostu olmayı baz alarak tasarlanan ECH, depolar veya endüstriyel alanlar gibi alanlarda ortam sıcaklıklarının yönetimini kolaylaştırır. Sıcaklık yönetimi, ECH’nin sezgisel arayüzü ile çocuk oyuncağı haline gelir. Ön paneldeki döner düğme, kullanıcılara 5 - 35 ° C aralığındaki sıcaklık ayar noktalarında ince ayar yapma olanağı sağlar. Bu uygulamalı yaklaşım, çevre koşullarının gereksinimlerini karşılayacak şekilde hassas bir kalibrasyon sağlar ve size doğrudan ortam koşullarını kontrol etmenize imkan tanır. ECH ortam sıcaklığı değişikliklerine dinamik olarak yanıt vererek EC fan hızlarının otomatik kontrolünü sağlar veya kullanıcılar alternatif olarak beş farklı adımdan birini seçerek fan hızını manuel olarak ayarlayabilir. Bu teknolojinin çok yönlülüğü, bir su vanası veya elektrikli ısıtma elemanı üzerinde kesintisiz kontrol sağlayan düzenlenmemiş çıkışına kadar uzanır. Modbus iletişimi, işlevselliği bir üst seviyeye taşıyarak kullanıcıların düzenlenmemiş çıkış, soğutma ve ısıtma modları arasında kolaylıkla geçiş yapmalarını sağlar. Alternatif olarak, basit bir atlama teli seçimi, modlar arasında geçiş yapmanın hızlı ve verimli bir yolunu sunar ve size operasyonel tercihlerinize göre en uygun yöntemi seçme özeliğini sunar. Özetle ECH, hava ısıtma veya soğutma sistemlerinize sorunsuz bir şekilde entegre olarak sıcaklık kontrolünde size verimlilik sağlar. Otomatik fan hızı ayarlarından manuel kontrollere ve çok yönlü çıkış seçeneklerine kadar kullanıcı dostu özellikleri, onu hassasiyet ve adaptabiliteye ihtiyaç duyan endüstriler için ideal bir tercih haline getirir.

Bu, 24 Volt besleme modülü, 230 VAC giriş voltajını 24 VDC çıkış voltajına dönüştüren elektronik bir cihazdır. Endüstriyel otomasyon, tıbbi ekipman ve bina otomasyonu dahil olmak üzere çeşitli uygulamalarda sıklıkla kullanılır. Bu anahtarlamalı güç kaynağı 85-264 VAC giriş voltajını 24 VDC çıkış voltajına dönüştürebilir. Yükleri 40 Watt'a kadar besleyebilir. Aşırı yük ve aşırı gerilim koruması sayesinde elektrik tesisatınız daha güvenlidir. Yük, RJ45 konnektör veya vidalı terminal bloğu kullanılarak bağlanabilir. Su ve kir girişine karşı IP65 koruma sağlayan sağlam kutusu sayesinde, bu güç kaynağının zorlu ortamlarda kurulumu mümkündür. Doğrusal güç kaynaklarına kıyasla, anahtarlamalı güç kaynakları daha verimli, daha hafif ve daha kompakttır (transformatörsüz tasarımları sayesinde). Yüksek verimlilikleri nedeniyle daha az ısı üretirler ve daha fazla enerji tasarrufuna katkıda bulunurlar.

SIG-M-2 Ağ Geçidi, Sentera cihazlarını SenteraWeb çevrimiçi HVAC platformuna bağlamak için özel olarak tasarlanmıştır. Cihazlar ve platform arasında bir iletişim aracı sağlayarak internet üzerinden uzaktan izleme, veri kaydı ve ayarların yapılmasına olanak tanır. Ağ geçidi, bir Ethernet kablosu veya Wi-Fi ağı kullanılarak Sentera cihazlarına bağlanabilir ve kurulum seçeneklerinde esneklik sağlar. İç mekanlarda duvara montaj için tasarlanmıştır ve mevcut kurulumlara uygun yerleştirme ve entegrasyon sağlar. Ağ geçidi, 24 VDC PoM (Modbus üzerinden Güç) besleme voltajı ile çalışır. Bu, hem Modbus RTU iletişiminin hem de 24 VDC besleme geriliminin bir RJ45 konnektörü aracılığıyla bağlandığı anlamına gelir, bu da kablolama ve bağlantı sürecini basitleştirir. Bu internet ağ geçidi kullanılarak, bir Sentera çözümü SenteraWeb platformuna sorunsuz bir şekilde bağlanabilir. SenteraWeb, verilerin uzaktan izlenmesini ve bağlı HVAC cihazları için ayarların internet üzerinden yapılmasını sağlayan çevrimiçi bir HVAC platformudur. Kullanıcılar platforma her yerden erişebilir ve sıcaklık, nem ve diğer ilgili veriler gibi parametreleri uzaktan izleyebilir. Ayrıca, platform veri kaydını destekleyerek HVAC sistem performansını optimize etmek için geçmiş verilerin toplanmasına ve analiz edilmesine olanak tanır.

Bu pasif bir sıcaklık probudur. Bir PT500 aracılığıyla sıcaklığı ölçer. Platin sensör elemanı paslanmaz çelik bir tüp (53 x 8 mm) içinde reçine ile kaplanmıştır. Bu sıcaklık probu pozitif bir sıcaklık direnç katsayısına sahiptir: sıcaklık yükseldiğinde direnç de yükselir. 0 °C'de direnç 500 Ω'dur. Entegre kablonun uzunluğu 4 m'dir. Korumasızdır ve 2 kutuplu bükümlü kabloya (2 x 0,5 mm²) sahiptir.
