Modbus register map
Destratifikasyon kontrolörü | Çift fan kontrolü 3 A
Çözüm tanımı

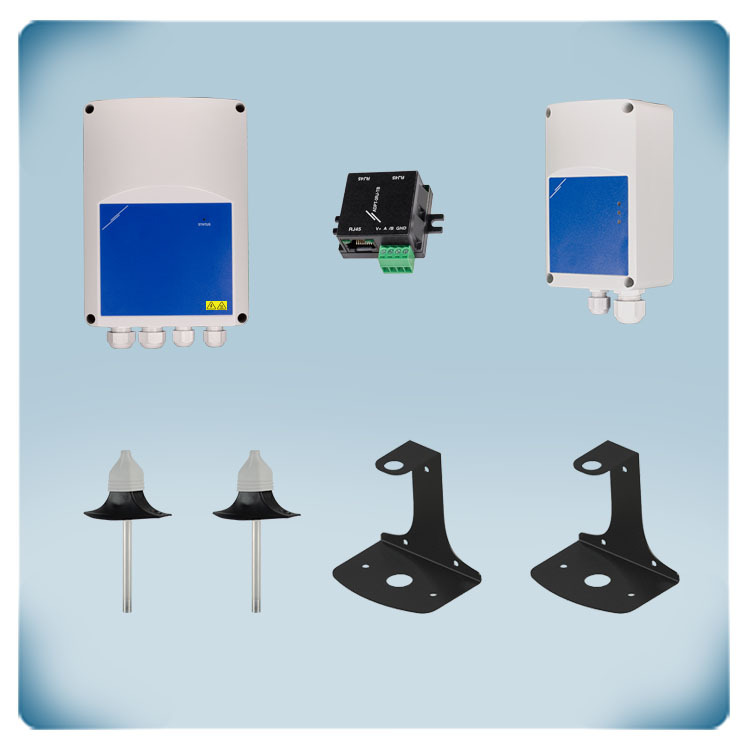

Tavan ve zemin seviyesindeki sıcaklıklar, 85 mm paslanmaz çelik problara sahip iki sıcaklık sensörü ile ölçülür. Her iki sıcaklık arasındaki fark ne kadar yüksekse, AC fan hızı da o kadar yüksek olur. Çıkış başına kombine maksimum hız 3 A'dır. İki adet düzenlenmiş çıkış mevcuttur. Bu destratifikasyon kontrolörü, kurulumu SenteraWeb'e bağlamak ve aygıt yazılımını indirmek için ayrı bir internet ağ geçidi gerektirir.
Ek özellikler ve açıklama
Isıyı eşit olarak dağıtmak için destrifikasyon
Sıcak hava yükselir. Yüksek tavanlı odalarda, farklı sıcaklıklara sahip katmanlar halinde bir hava tabakası oluşur. Sıcak havanın tavanın hemen altında kalması ve soğuk havanın çoğunlukla odanın alt kısmında olması, rahatsız edici bir his yaratır. Ayrıca, özellikle daha az iyi yalıtılmış binalarda yüksek ısıtma maliyetlerine neden olur.
Destratifikasyon, farklı sıcaklıklara sahip bu hava katmanlarını karıştırma işlemidir. Tavana yakın yerlerde sıcak hava birikir. Zemine daha yakın olanlar ise daha soğuk hava katmanlarıdır. Bu durum bina sakinleri için rahatsız edici bir duruma neden olur ve bunun da ötesinde çatıdan çok fazla ısı kaybedilmesiyle sonuçlanılır. Destratifikasyon fanları veya tavan fanları, farklı sıcaklıklara sahip hava katmanlarını karıştırarak bu sorunu çözebilir. Havanın karıştırılmasıyla tavanın altındaki ve zemin seviyesindeki sıcaklık dengelenir. Bu da daha hoş bir his yaratır ve daha az ısıtma gerektirir. Önemli ölçüde enerji tasarrufuna ek olarak, daha iyi bir iç mekan hava iklimi yaratılır. Tavan fanı hızı, tavan ve zemin sıcaklıkları arasındaki farka göre ayarlanır. Her iki sıcaklık arasındaki fark ne kadar yüksekse, fan hızı da o kadar yüksek olur. Delta sıcaklığı, minimum ve maksimum fan hızı ve diğer tüm ayarlar Modbus tutma kayıtları aracılığıyla ayarlanabilir. Bu çözüm tipik olarak depolar veya üretim tesisleri gibi büyük salonlarda uygulanır.
SenteraWeb HVAC bulut platform
İsteğe bağlı bir internet ağ geçidi üzerinden kontrolör senteraweb'e bağlanabilir. SenteraWeb, standart bir web tarayıcısı üzerinden uzaktan kumanda sunan HVAC bulut platformudur. Bağlı cihazlar, ölçülen sıcaklıklar aralıklarını aştığında veya hatalar meydana geldiğinde alarm mesajları gönderebilir. Taban ve tavan sıcaklıkları bir diyagramda kaydedilebilir ve görselleştirilebilir. Günlüğe kaydedilen veriler dışa aktarılabilir. Bir veya birden fazla kullanıcı bağlı cihaz (lar) a erişebilir. Kullanıcılar sadece değerleri görebilir, yapılandırıcılar Modbus Tutma kayıtlarının değerlerini görebilir ve ayarlayabilir. Gün-hafta programı ile farklı havalandırma rejimleri oluşturulabilir.
Tavan vantilatörleri için kademesiz kontrol
Bu fan hız kontrol cihazı, motor voltajını düşürerek tavan fanlarının hızını düzenler. Voltaj, faz açısı kontrolü (TRIAC teknolojisi) ile azaltılır. Bu nedenle bu hız kontrol cihazı sadece voltaj kontrollü motorlar için uygundur. Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticisiyle iletişime geçmektir. Bu hız kontrol cihazı tamamen sessiz çalışır. Fan hızı ön paneldeki düğme ile kontrol edilebilir. Motor tipine bağlı olarak, düşük hızda uğultulu bir motor gürültüsü oluşabilir.
Modbus RTU iletişimi
Tüm cihazlar Modbus RTU iletişimi üzerinden bilgi alışverişinde bulunur. Dijital sıcaklık sensörleri pasif sıcaklık sensörlerinden daha doğrudur. Pasif sıcaklık sensörlerinde, ölçülen değer kablonun elektrik direncinden etkilenir. Dijital sensörlerde böyle bir durum söz konusu değildir. Dijital sıcaklık sensörleri ölçülen değerleri Modbus RTU iletişimi üzerinden gönderir. Modbus iletişimi, 0-10 Volt sinyalinden daha kararlı ve güvenilirdir ve daha uzun kablolar kullanma imkanı sunar. Sadece ölçülen değerler değil, bağlı cihazlardan gelen tüm bilgiler kullanılabilir. Sensörlerden birinde bir sorun meydana gelirse, ayrıntılı bir alarm bildirimi gönderilebilir.
Sıcak hava yükselir. Yüksek tavanlı odalarda, farklı sıcaklıklara sahip katmanlar halinde bir hava tabakası oluşur. Sıcak havanın tavanın hemen altında kalması ve soğuk havanın çoğunlukla odanın alt kısmında olması, rahatsız edici bir his yaratır. Ayrıca, özellikle daha az iyi yalıtılmış binalarda yüksek ısıtma maliyetlerine neden olur.
Destratifikasyon, farklı sıcaklıklara sahip bu hava katmanlarını karıştırma işlemidir. Tavana yakın yerlerde sıcak hava birikir. Zemine daha yakın olanlar ise daha soğuk hava katmanlarıdır. Bu durum bina sakinleri için rahatsız edici bir duruma neden olur ve bunun da ötesinde çatıdan çok fazla ısı kaybedilmesiyle sonuçlanılır. Destratifikasyon fanları veya tavan fanları, farklı sıcaklıklara sahip hava katmanlarını karıştırarak bu sorunu çözebilir. Havanın karıştırılmasıyla tavanın altındaki ve zemin seviyesindeki sıcaklık dengelenir. Bu da daha hoş bir his yaratır ve daha az ısıtma gerektirir. Önemli ölçüde enerji tasarrufuna ek olarak, daha iyi bir iç mekan hava iklimi yaratılır. Tavan fanı hızı, tavan ve zemin sıcaklıkları arasındaki farka göre ayarlanır. Her iki sıcaklık arasındaki fark ne kadar yüksekse, fan hızı da o kadar yüksek olur. Delta sıcaklığı, minimum ve maksimum fan hızı ve diğer tüm ayarlar Modbus tutma kayıtları aracılığıyla ayarlanabilir. Bu çözüm tipik olarak depolar veya üretim tesisleri gibi büyük salonlarda uygulanır.
SenteraWeb HVAC bulut platform
İsteğe bağlı bir internet ağ geçidi üzerinden kontrolör senteraweb'e bağlanabilir. SenteraWeb, standart bir web tarayıcısı üzerinden uzaktan kumanda sunan HVAC bulut platformudur. Bağlı cihazlar, ölçülen sıcaklıklar aralıklarını aştığında veya hatalar meydana geldiğinde alarm mesajları gönderebilir. Taban ve tavan sıcaklıkları bir diyagramda kaydedilebilir ve görselleştirilebilir. Günlüğe kaydedilen veriler dışa aktarılabilir. Bir veya birden fazla kullanıcı bağlı cihaz (lar) a erişebilir. Kullanıcılar sadece değerleri görebilir, yapılandırıcılar Modbus Tutma kayıtlarının değerlerini görebilir ve ayarlayabilir. Gün-hafta programı ile farklı havalandırma rejimleri oluşturulabilir.
Tavan vantilatörleri için kademesiz kontrol
Bu fan hız kontrol cihazı, motor voltajını düşürerek tavan fanlarının hızını düzenler. Voltaj, faz açısı kontrolü (TRIAC teknolojisi) ile azaltılır. Bu nedenle bu hız kontrol cihazı sadece voltaj kontrollü motorlar için uygundur. Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticisiyle iletişime geçmektir. Bu hız kontrol cihazı tamamen sessiz çalışır. Fan hızı ön paneldeki düğme ile kontrol edilebilir. Motor tipine bağlı olarak, düşük hızda uğultulu bir motor gürültüsü oluşabilir.
Modbus RTU iletişimi
Tüm cihazlar Modbus RTU iletişimi üzerinden bilgi alışverişinde bulunur. Dijital sıcaklık sensörleri pasif sıcaklık sensörlerinden daha doğrudur. Pasif sıcaklık sensörlerinde, ölçülen değer kablonun elektrik direncinden etkilenir. Dijital sensörlerde böyle bir durum söz konusu değildir. Dijital sıcaklık sensörleri ölçülen değerleri Modbus RTU iletişimi üzerinden gönderir. Modbus iletişimi, 0-10 Volt sinyalinden daha kararlı ve güvenilirdir ve daha uzun kablolar kullanma imkanı sunar. Sadece ölçülen değerler değil, bağlı cihazlardan gelen tüm bilgiler kullanılabilir. Sensörlerden birinde bir sorun meydana gelirse, ayrıntılı bir alarm bildirimi gönderilebilir.
