Ürün veri sayfası
Trafo fan hız kontrolörü 400 V | 4 A | Düşükten yükseğe
Ürün açıklaması

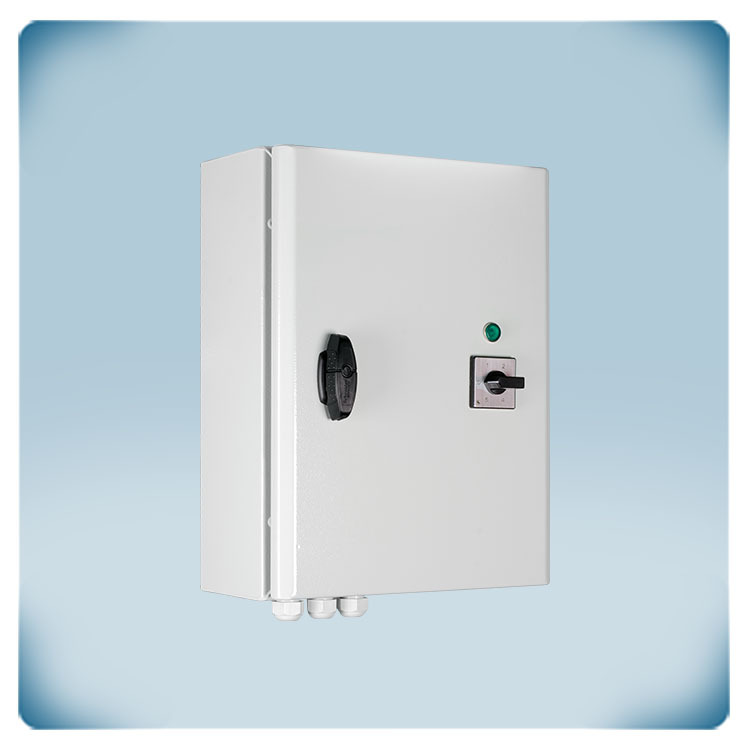

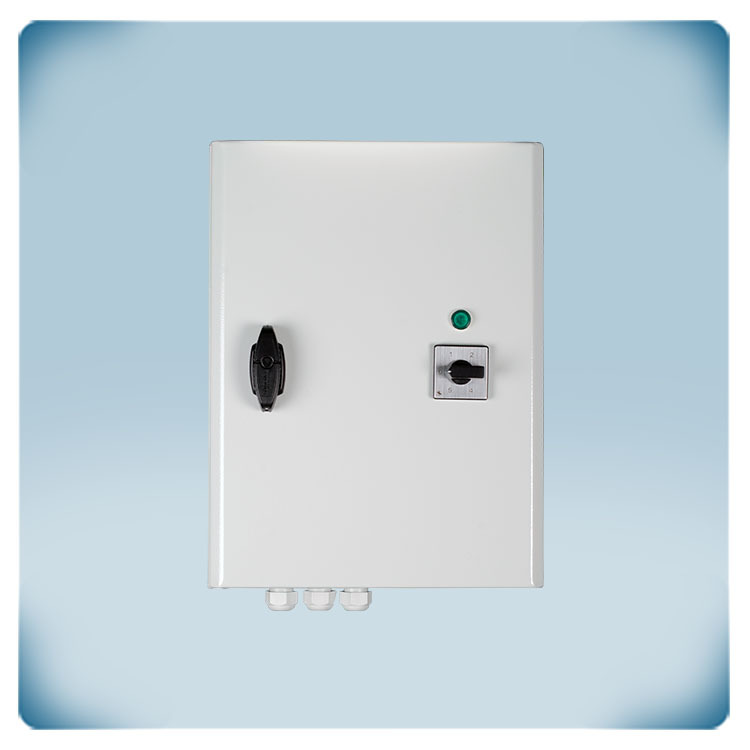

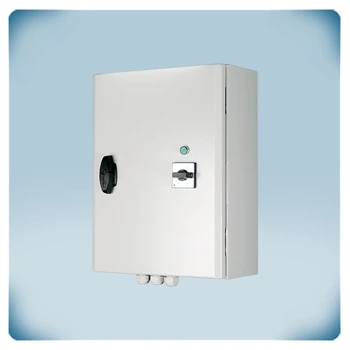

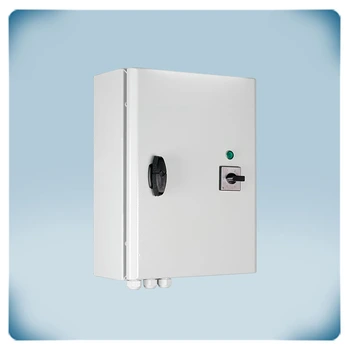

400 V motorlu AC fanlar için üç fazlı fan hız kontrolörü. (Kombine) maksimum motor akımı 4 A'dır. AC fan hızı 5 adımda düşükten yükseğe ayarlanır. Fan hızı, kapalı konuma sahip döner anahtar üzerinden seçilebilir. Motor voltajı değiştirilerek motor hızı 5 adımda düzenlenir.
Mükemmel sinüzoidal şekle sahip çıkış voltajı, sessiz motor çalışmasını garanti eder. Kutu, kir, toz ve nem girişine karşı bir IP54 koruması sunar. Kapalı ortamlarda duvara monte edilebilir. Besleme gerilimi 400 VAC'dir.
Belgeler
Ek özellikler ve açıklama
Basit 5 adımlı fan hızı kontrolü
Üç fazlı motor yüklerine güç sağlamak için öncelikle depolar, fabrikalar veya endüstriyel mutfaklar gibi endüstriyel tesislerde veya spor salonları ve spor merkezleri gibi büyük ticari binalarda kullanılan bu 5 adımlı fan hız kontrol cihazları genellikle basit bir kontrol olarak kullanılır. davlumbazları veya egzoz fanlarını düzenlemek için.
Fan hızı 5 adımda durağanlıktan maksimum hıza yükseltilebilir. Bağlandığında, bu kontrolör hemen kullanılabilir. Yapılandırma veya programlama gerekmez. Kolay AC fan hızı kontrolü!
Genel
Bu, üç fazlı 400 Volt motorlar için bir fan hız kontrol cihazıdır. 3x 400 Volt + N besleme gerilimi gerektirir. Dahili döner anahtar aracılığıyla 5 hızdan birini seçebilirsiniz.

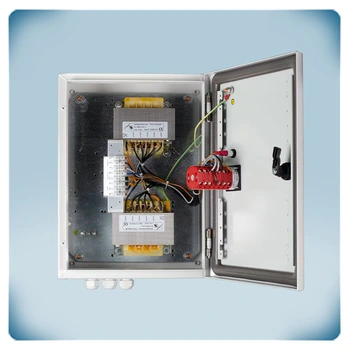

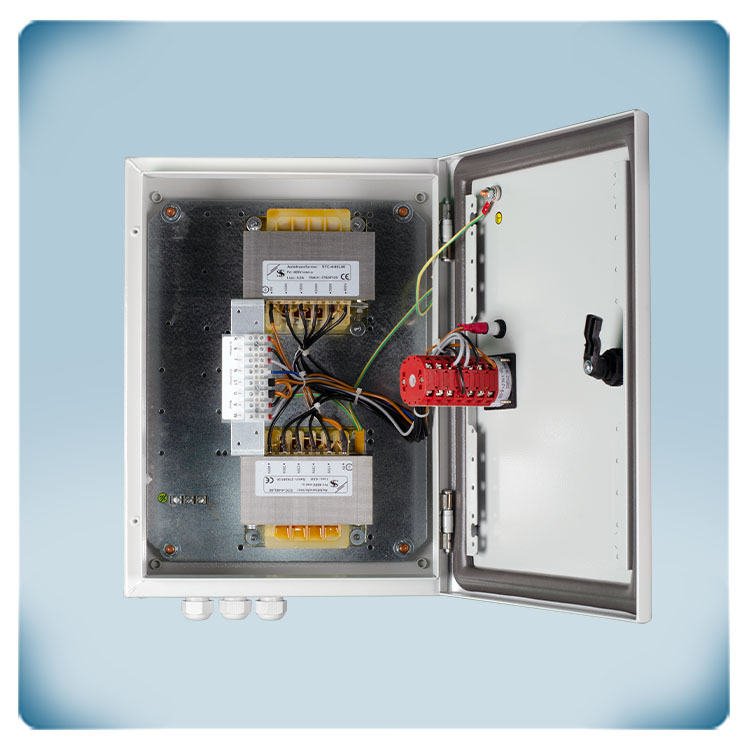

Motor voltajını ve fan hızını 5 adımda düşürmek için ototransformer teknolojisi kullanılır. Bu nedenle bu hız kontrol cihazı yalnızca voltajla kontrol edilebilen motorlar için uygundur. Motorunuzun voltaj kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisine başvurmanızı öneririz. Ototransformer teknolojisi çok güvenilir ve sağlamdır. Mükemmel sinüzoidal şekle sahip bir motor voltajı üretir. Bu, son derece sessiz motor çalışması ve daha uzun servis ömrü ile sonuçlanır. Özel emprenye edilmiş kaplama, ototransformatörlerden gelen elektrik gürültüsünü azaltır.
![spor salonunda fan kontrol kullanimi](/tr/dosyalar/madde/görüntü/tanım/str-4-40l40/fan-hiz-kontroloru-3x400-volt.jpg)
Üç fazlı 230 Volt HVAC sisteminde üç kablo vardır. Üç fazlı 400 V'luk bir sistemde, her faz teli ile nötr arasındaki voltaj farkı her zaman 230 V iken, iki faz teli arasındaki voltaj farkı 400 V'tur. Bu, hem 230 V'luk ekipmanın hem de 400 V gerektiren makinelerin tedarik edilmesini mümkün kılar. 3x230 V'luk bir sistemde, her faz teli arasındaki voltaj farkı 230 V'tur ve nötr iletken yoktur. Nötr (N) kabloyu sarı ve yeşil olan koruyucu toprak bağlantısıyla karıştırmamaya dikkat edin. İkincisi, arızalı bir cihazdan veya kablodan sızan elektrik akımının toprağa topraklanmasına izin verir. Sizi elektrik çarpmasına karşı korur.
Dahili mekanik zaman geciktirmeli döner anahtar
Döner düğmeyi çok hızlı çalıştırmamak önemlidir. Anahtarın yerleşik bir mekanik zaman gecikmesi vardır. Bu, vites değiştirme sırasında iç kıvılcımı önlemek için önemlidir. Cihazın servis ömrü üzerinde olumlu bir etkisi vardır. Döner anahtar, yerleşik mekanik zaman gecikmesinden daha hızlı konumdan döndürüldüğünde, cihaz dahili olarak 0 konumunda (kapalı konumda) kalacaktır.
Düzensiz çıkış
Motor etkinleştirildiğinde ekstra, düzenlenmemiş çıkış (1ph 230 VAC) etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna ‘düzenlenmemiş çıkış' denir.
Bu çıkışın maksimum akımı 2 A'dır. Tipik olarak harici bir çalışma göstergesini kontrol etmek, bir damperi açmak veya kapatmak, harici bir röleyi değiştirmek vb. için kullanılır. Fan durduğunda, damper kapalıdır. Fan aktif olduğunda, damper açıktır.

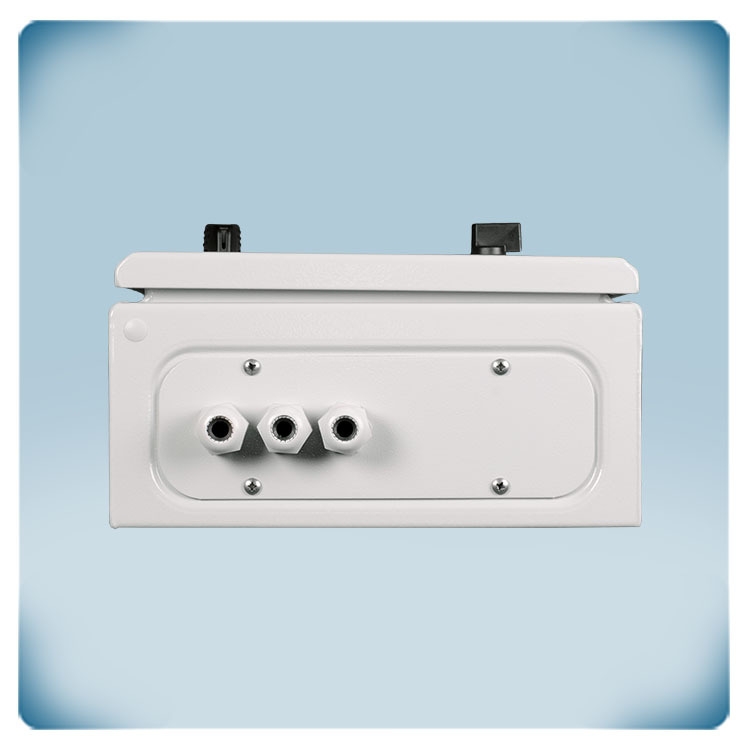

Metal kasa

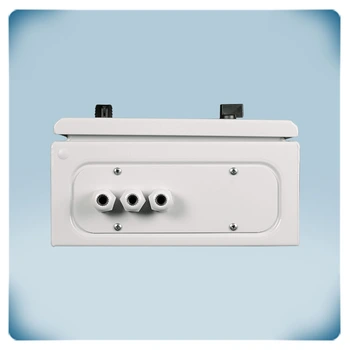

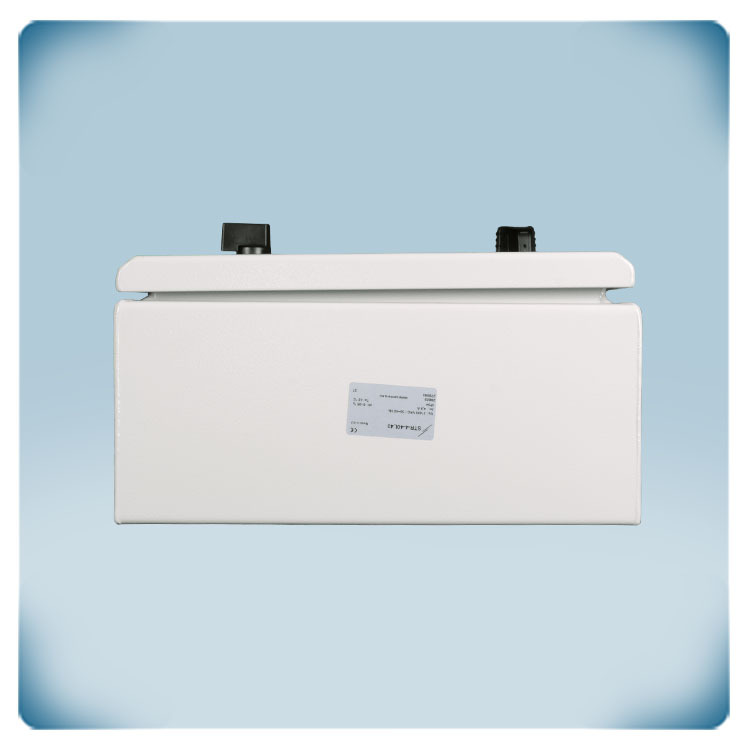

Fan hız kontrol cihazının yeterince soğuyabildiğinden emin olun. Tercihen doğrudan güneş ışığında olmayan, serin bir yere kurun. Kasası yüksek kaliteli çelikten üretilmiştir. Ototransformatörlerin ağırlığı göz önüne alındığında bu önemlidir. Metal gövde sayesinde ısı dağılımı da çok daha verimlidir. Sonuç olarak, bu hız kontrol cihazının maksimum kapasitesi son derece yüksektir. Kasası, toz ve su girişine karşı IP54 koruma derecesi sunar. Bu fan hız kontrolörü, iç mekanda bir duvara veya panele monte edilebilir.
