Sıcaklık | nem sensörü duvara montaj | 24 V DC - PoM
Ürün açıklaması
Bu HVAC oda vericisi/sensörü sıcaklık, bağıl nem ve ortam ışığı seviyesini ölçer. Çiylenme noktası, sıcaklık ve nem ölçümleri kullanılarak hesaplanır. Güç kaynağının voltajı 24 V DC'dir. Besleme gerilimi terminal blokları veya RJ45 konnektörü üzerinden bağlanabilir. Ölçülen değerler üç analog çıkış ve Modbus RTU iletişimi aracılığıyla iletilir. Çıkış tipi Modbus RTU üzerinden seçilebilir: 0-10 VDC / 0-20 mA / 0-100 % PWM.
Birçok uygulamada, ortam ışığı sensörü odadaki kişi sayısına bağlı olarak havalandırma sistemini kontrol etmek için kullanılabilir. Tüm ayarlar Modbus RTU kullanılarak değiştirilebilir. Örneğin durum göstergesi için kullanılan LED'lerin ışık yoğunluğu ayarlanabilir.
Ek özellikler ve açıklama
Sıcaklık ve bağıl nemi neden ölçüyoruz?
Sıcaklık ve bağıl nem, iç mekandakilerin kendini iyi hissetmesinde doğrudan bir etkiye sahiptir. Kuru hava cildin kurumasına ve gözlerin kaşınmasına neden olur. Çok yüksek bağıl nem seviyeleri, havadan daha soğuk pencerelerde, duvarlarda ve tavanlarda yoğuşma oluşmasına neden olur, potansiyel olarak yapı malzemelerine zarar verir ve yetersiz havalandırılan alanlarda kokuya ve küfe neden olur.
Nasıl çalışır?
RSTHH-3, ortam ışığının yanı sıra sıcaklığı, bağıl nemi ölçer. Çiylenme noktasını hesaplamak için sıcaklık ve nem ölçümleri kullanılır. Sensörün üç çıkışı vardır. Her biri ölçülen değerlerden birini (sıcaklık / nem) iletir. Örneğin, çıkış 1'in varsayılan ayarı 0 ° C'de 0 V ve 50 ° C'de 10 V iletir. Ölçülen sıcaklık ve / veya bağıl nem ile orantılı olarak, her çıkış değeri değişir. Çıkış 1 varsayılan olarak ölçülen sıcaklığı sağlar ve çıkış 2 bağıl nemi sağlar. Çıkış 3, sıcaklığı veya bağıl nemi iletebilir, ancak varsayılan olarak etkin değildir. 3 Çıkış, Modbus RTU üzerinden etkinleştirilebilen bir üzerine yazma işlevine sahiptir. Etkinse, örneğin geceleri, havalandırma, ölçülen sıcaklık veya neme göre değil, ilgili Modbus kayıtlarında belirtilen verilere göre kontrol edilir.
Yerel göstergeler
Bu HVAC vericisi, yeşil, sarı ve kırmızı LED aracılığıyla sıcaklığı açık bir şekilde gösterir. Yeşil LED, sıcaklığın aralık dahilinde olduğunu gösterir. Sıcaklık uyarı aralığına girdiğinde sarı LED yanar. Kırmızı aşırı sıcak veya soğuğu gösterir. LED'ler bağıl nemi görüntülemek için de kullanılabilir. Ölçülen sıcaklık ve bağıl nem analog çıkışlar ya da Modbus RTU yoluyla sunulur. Çiylenme noktası ve ortam ışık seviyesi Modbus RTU ile sunulur.
4 telli bağlantı

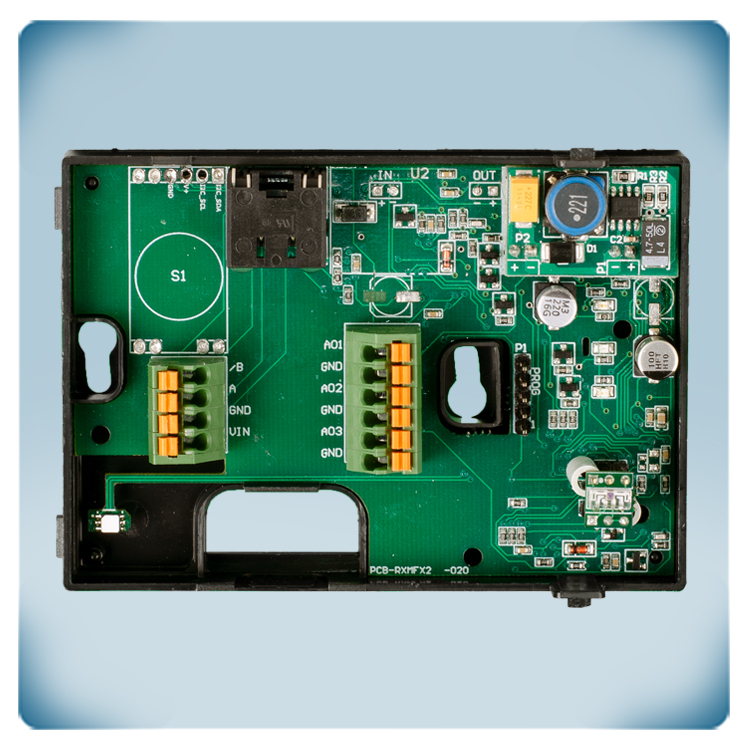

Bu sensörü kafes kelepçe terminal bloklarını veya RJ45 konnektörünü kullanarak bağlayabilirsiniz. RJ45 konnektörü güç ve Modbus RTU iletişimini bağlamak için kullanılabilir. Çıkışlar, Modbus RTU iletişimi ve besleme voltajının tümü terminal blokları kullanılarak bağlanabilir. Besleme gerilimini asla RJ45 konnektörü ve terminal blokları üzerinden aynı anda bağlamayın. Besleme gerilimi 24 VDC'dir. Güç kaynağının (V-) ve çıkışın (GND) toprak terminalleri dahili olarak bağlı değildir. Bu da, bu sensörün bağlanmasının 4 telli bir kablo kullanılmasını gerektireceği anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devre, aşırı yük ve aşırı gerilim koruması içerir. Besleme voltajının 24 VDC olması kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Yüzeye montaj
Bu sensör iç mekanda duvara veya düz bir yüzeye monte edilebilir. Montaj delikleri standart Avrupa duvar montaj kutularına uyacak şekilde tasarlanmıştır. Sensörü duvar montaj kutusuna sabitlemek için iki vida gereklidir. Sensör kutusu duvar montaj kutusunu tamamen kapatır.
Kullanımı kolay
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanıma hazırdır. Bölge ve mevsimin genellikle sıcaklık ve bağıl nem üzerinde etkisi vardır. Kurulum sırasında bu parametreler yine de uygun değerlere değiştirilir. Ancak diğer varsayılan ayarlar çoğu uygulama ile uyumlu olacaktır. Gerekirse, ilgili Modbus kayıtları kullanılarak yine de değiştirilebilirler. Örneğin, sensörü diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC, 0-20 mA, % 0-100 PWM ve Modbus RTU. Durum göstergesi için kullanılan LED'lerin ışık seviyeleri de ayarlanabilir. Programlanabilir her ayarın kapsamlı bir listesi Modbus kayıt haritası tarafından sağlanır.
Üstün kalite
Bu HVAC vericisi Avrupa'da üretilmiştir. Her sensörün kalibrasyonu fabrikamızda yapılır ve test edilir. Yüksek kalitede sensör elemanları ve bileşenleri kullanıyoruz. Bu da, bu HVAC vericisinin uzun vadeli istikrarını ve hassasiyetini sağlar. Kutusu IP30 standartlarına göre toza ve neme dayanıklıdır. En yüksek performansı sağlamak için doğrudan güneş ışığından uzak tutulmalıdır.
Sıcaklık ve bağıl nem, iç mekandakilerin kendini iyi hissetmesinde doğrudan bir etkiye sahiptir. Kuru hava cildin kurumasına ve gözlerin kaşınmasına neden olur. Çok yüksek bağıl nem seviyeleri, havadan daha soğuk pencerelerde, duvarlarda ve tavanlarda yoğuşma oluşmasına neden olur, potansiyel olarak yapı malzemelerine zarar verir ve yetersiz havalandırılan alanlarda kokuya ve küfe neden olur.
Nasıl çalışır?
RSTHH-3, ortam ışığının yanı sıra sıcaklığı, bağıl nemi ölçer. Çiylenme noktasını hesaplamak için sıcaklık ve nem ölçümleri kullanılır. Sensörün üç çıkışı vardır. Her biri ölçülen değerlerden birini (sıcaklık / nem) iletir. Örneğin, çıkış 1'in varsayılan ayarı 0 ° C'de 0 V ve 50 ° C'de 10 V iletir. Ölçülen sıcaklık ve / veya bağıl nem ile orantılı olarak, her çıkış değeri değişir. Çıkış 1 varsayılan olarak ölçülen sıcaklığı sağlar ve çıkış 2 bağıl nemi sağlar. Çıkış 3, sıcaklığı veya bağıl nemi iletebilir, ancak varsayılan olarak etkin değildir. 3 Çıkış, Modbus RTU üzerinden etkinleştirilebilen bir üzerine yazma işlevine sahiptir. Etkinse, örneğin geceleri, havalandırma, ölçülen sıcaklık veya neme göre değil, ilgili Modbus kayıtlarında belirtilen verilere göre kontrol edilir.
Yerel göstergeler
Bu HVAC vericisi, yeşil, sarı ve kırmızı LED aracılığıyla sıcaklığı açık bir şekilde gösterir. Yeşil LED, sıcaklığın aralık dahilinde olduğunu gösterir. Sıcaklık uyarı aralığına girdiğinde sarı LED yanar. Kırmızı aşırı sıcak veya soğuğu gösterir. LED'ler bağıl nemi görüntülemek için de kullanılabilir. Ölçülen sıcaklık ve bağıl nem analog çıkışlar ya da Modbus RTU yoluyla sunulur. Çiylenme noktası ve ortam ışık seviyesi Modbus RTU ile sunulur.
4 telli bağlantı
Bu sensörü kafes kelepçe terminal bloklarını veya RJ45 konnektörünü kullanarak bağlayabilirsiniz. RJ45 konnektörü güç ve Modbus RTU iletişimini bağlamak için kullanılabilir. Çıkışlar, Modbus RTU iletişimi ve besleme voltajının tümü terminal blokları kullanılarak bağlanabilir. Besleme gerilimini asla RJ45 konnektörü ve terminal blokları üzerinden aynı anda bağlamayın. Besleme gerilimi 24 VDC'dir. Güç kaynağının (V-) ve çıkışın (GND) toprak terminalleri dahili olarak bağlı değildir. Bu da, bu sensörün bağlanmasının 4 telli bir kablo kullanılmasını gerektireceği anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devre, aşırı yük ve aşırı gerilim koruması içerir. Besleme voltajının 24 VDC olması kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Yüzeye montaj
Bu sensör iç mekanda duvara veya düz bir yüzeye monte edilebilir. Montaj delikleri standart Avrupa duvar montaj kutularına uyacak şekilde tasarlanmıştır. Sensörü duvar montaj kutusuna sabitlemek için iki vida gereklidir. Sensör kutusu duvar montaj kutusunu tamamen kapatır.
Kullanımı kolay
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanıma hazırdır. Bölge ve mevsimin genellikle sıcaklık ve bağıl nem üzerinde etkisi vardır. Kurulum sırasında bu parametreler yine de uygun değerlere değiştirilir. Ancak diğer varsayılan ayarlar çoğu uygulama ile uyumlu olacaktır. Gerekirse, ilgili Modbus kayıtları kullanılarak yine de değiştirilebilirler. Örneğin, sensörü diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC, 0-20 mA, % 0-100 PWM ve Modbus RTU. Durum göstergesi için kullanılan LED'lerin ışık seviyeleri de ayarlanabilir. Programlanabilir her ayarın kapsamlı bir listesi Modbus kayıt haritası tarafından sağlanır.
Üstün kalite
Bu HVAC vericisi Avrupa'da üretilmiştir. Her sensörün kalibrasyonu fabrikamızda yapılır ve test edilir. Yüksek kalitede sensör elemanları ve bileşenleri kullanıyoruz. Bu da, bu HVAC vericisinin uzun vadeli istikrarını ve hassasiyetini sağlar. Kutusu IP30 standartlarına göre toza ve neme dayanıklıdır. En yüksek performansı sağlamak için doğrudan güneş ışığından uzak tutulmalıdır.
