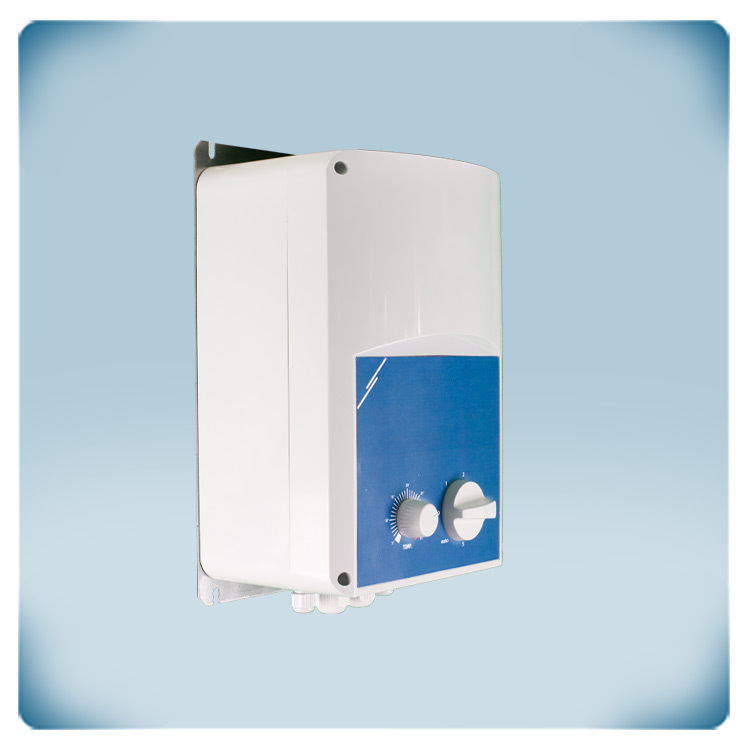

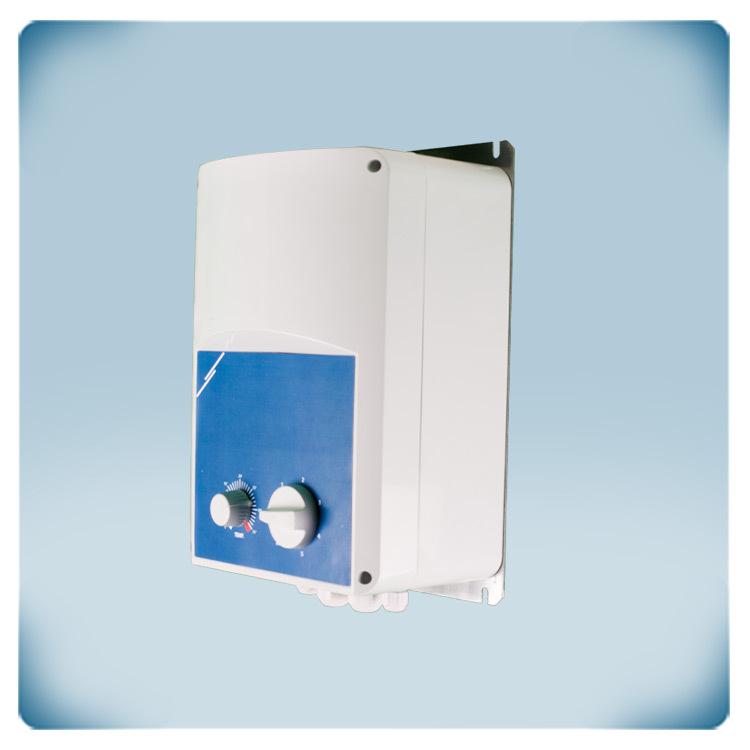

Sıcak hava ısıtıcı kontrolörü | 2,5 A

Ürün kodu GTH-1-25L22
GTIN 0.540.100.301.749.4
Intrastat numarası 90.32.89.00
Kategori Sıcaklık tabanlı motor kontrolü
Mevcut stok 2 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Bu 5 kademeli fan hız kontrol cihazı sıcaklık bazlı çalışır. Tek fazlı motorları kontrol eder. (Birleşik) maksimum akım 2,5 A'dır.

Harici bir PT500 sıcaklık probu gerektirir. Düzenlenmemiş çıkış, sıcak su beslemesi için harici bir vanayı kontrol edebilir. Isıtma modunda, ortam sıcaklığı seçilen sıcaklığın altına düştüğünde fan ve düzenlenmemiş çıkış etkinleştirilir. Fan hızı manuel veya otomatik olarak ayarlanabilir.

Otomatik modda, ortam sıcaklığı seçilen sıcaklığın daha da altına düştüğünde fan hızı artar. Ortam sıcaklığı ayarlanan sıcaklıktan yüksek olduğunda, fan ve düzenlenmemiş çıkış devre dışı bırakılır. Soğutma modunda işlem tersine çevrilir.

Fan hızı, ototransformatör teknolojisi ile motor voltajını değiştirerek adımlar halinde düzenlenir. Bu teknoloji motorun sessiz çalışmasını garanti eder. Kutusu, iç ortamlarda yüzeye montaja izin verir (IP54). Besleme gerilimi 230 VAC'dir.

Ek özellikler ve açıklama

Isıtma mı soğutma mı?
Bu 5 kademeli fan hızı kontrolörü, ortam sıcaklığını ölçmek için isteğe bağlı bir PT500 sıcaklık probu gerektirir. Isıtma modunda, ölçülen sıcaklık ayarlanan sıcaklığın altına düştüğünde fan etkinleştirilir. Ölçülen sıcaklık seçilen sıcaklıktan daha yüksek olduğunda fan devre dışı bırakılır. Soğutma modunda, işlevsellik tersine çevrilir. Bir atlayıcı aracılığıyla ısıtma modu veya soğutma modu seçilebilir.

PT500 sıcaklık sensörü
Ortam sıcaklığı PT500 sıcaklık sensörü ile ölçülür. Bu sıcaklık sensörü farklı kutu tiplerinde sunulur. PT500 sıcaklık sensörleri platin dirençli termometrelerdir.
Çıkış direnç değerleri ölçülen sıcaklığa göre değişir. 0 °C'de bir PT500 sensörü 500 Ohm direnç değerine sahiptir. Ölçülen sıcaklık arttığında çıkış değeri de artar. Ancak bu sensörlerin kablosunun da bir direnç değeri vardır. Kablo ne kadar uzun olursa direnç değeri de o kadar yüksek olur. Bu nedenle aşırı uzun kablo uzunlukları ölçülen sıcaklığı etkileyebilir. Bu nedenle, bu tip sensörlerin kablo uzunluklarının sınırlı tutulması tavsiye edilir. Kablo uzunluğu ne kadar uzun olursa, hatalı ölçüm ve yanlışlık riski de o kadar yüksek olur.

Manuel veya otomatik fan hızı seçimi?
Döner anahtar aracılığıyla fan hızı manuel olarak ayarlanabilir. "Otomatik" seçilirse, ortam sıcaklığı seçilen sıcaklığın altına düştükçe fan hızı otomatik olarak 5 adımda artar. Fark ne kadar yüksekse fan hızı da o kadar yüksek olur. Soğutma modunda, ölçülen sıcaklık seçilen sıcaklığı aşarsa fan hızı artar (Otomatik mod).

Düzenlenmemiş çıkış
Isıtma modunda, ortam sıcaklığı seçilen sıcaklıktan düşük olduğunda regüle edilmemiş çıkış etkinleştirilir. Soğutma modunda ise işlem tersine döner. Bu uygulamada, regülesiz çıkış sıcak su besleme vanasını kontrol eder (ısıtma modu). Regülesiz çıkış ya AÇIK (230 VAC) ya da KAPALI (0 VAC) durumdadır. Düzenlenmemiş çıkışın maksimum akımı 2 A'dir (dirençli yükler). Isıtma modunda, düzenlenmemiş edilmemiş çıkış tipik olarak sıcak su akışını düzenlemek için bir su vanasını veya bir elektrikli ısıtıcıyı etkinleştirmek için bir röleyi kontrol etmek için kullanılır. Düzenlenmemiş çıkış fan ile eş zamanlı olarak etkinleştirilir. Fan çalıştığında ısıtıcı devreye girer.

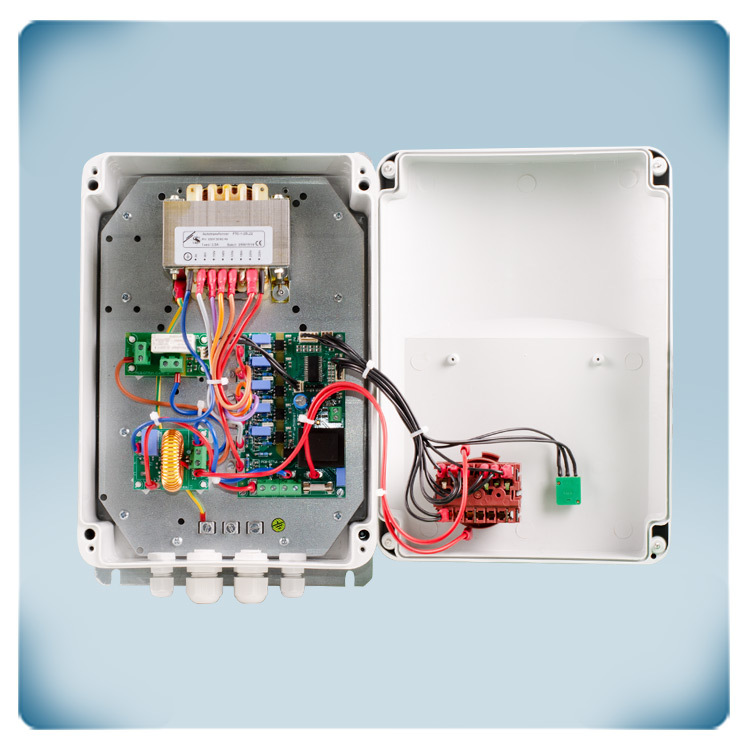

Ototransformatör teknolojisi
Motor voltajını ve fan hızını 5 adımda düşürmek için ototransformatör teknolojisi kullanılır. Bu nedenle bu kontrolör sadece voltaj kontrollü motorlar için uygundur.
Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticisiyle iletişime geçmektir. Ototransformatör teknolojisi çok güvenilir ve sağlamdır. Mükemmel sinüzoidal şekle sahip bir motor gerilimi üretir. Bu da motorun son derece sessiz çalışmasını ve servis ömrünün uzamasını sağlar. Özel bir emprenye kaplama, ototransformatörlerden gelen elektriksel gürültüyü azaltır.

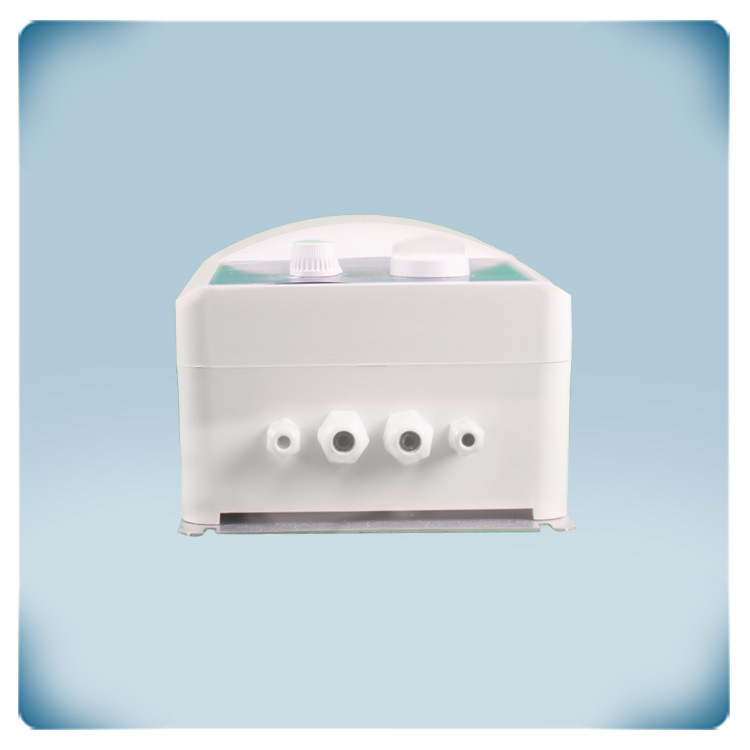

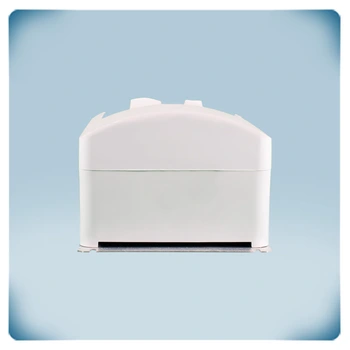

Sağlam kutu
Fan hızı kontrol cihazının yeterince soğuyabildiğinden emin olun. Tercihen kuru, serin ve doğrudan güneş ışığı almayan bir yere kurun. Kutu şirket içinde tasarlanmış ve üretilmiştir. Yüksek kaliteli r-ABS VO (UL94) plastik kullanıyoruz. Bu malzeme alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar. Bu fan hız kontrol cihazı iç mekanlarda bir duvara veya panele monte edilebilir.

gth nasil kurulur
