Potansiyometre | Kuru Kontakt | Modbus RTU | 24 VDC

Ürün kodu SDP-M010-DC
GTIN 0.540.100.301.845.3
Intrastat numarası 90.32.89.00
Kategori Potansiyometreler - düşük besleme gerilimli
Mevcut stok 0 U.
Fabrika teslim süresi 3 Hafta(lar)
Sonraki varış 06/12/2024 - 10 U.

Ürün açıklaması

Fan hızını veya havalandırma sistemindeki damperlerin konumunu kontrol etmek için KAPALI konumlu potansiyometre. Potansiyometrenin kuru kontak çıkışı aracılığıyla motorun uzaktan AÇMA-KAPAMA anahtarlaması mümkündür.

Besleme gerilimi 24 Volt DC'dir. Sürekli değişken çıkış sinyali döner düğme aracılığıyla ayarlanabilir. Bu döner düğmenin KAPALI konumu yoktur. Döner düğme tamamen saat yönünün tersine çevrildiğinde, kontrol sinyali minimum seviyede olacaktır. Varsayılan olarak, analog kontrol sinyali düğmenin saat yönünde çevrilmesiyle düşük değerden yüksek değere geçer. Bu işlev Modbus tutma kayıtları aracılığıyla tersine çevrilebilir.

Minimum ve maksimum çıkış değerleri Modbus tutma kayıtları üzerinden ayarlanabilir. Ayarlanabilir tüm ayarların tam bir özeti bu ürünün Modbus kayıt haritasında mevcuttur. Sıçramaya dayanıklı kutu, gömme montaja (IP44) veya yüzeye montaja (IP54) izin verir.

Ek özellikler ve açıklama

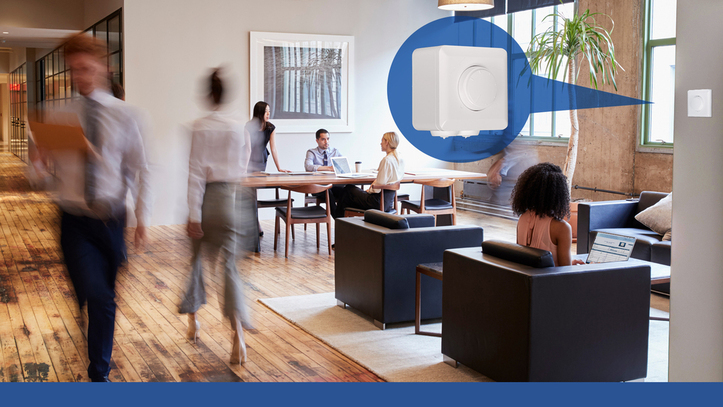

SDP kullanim alanlariTipik uygulamalar
Potansiyometrenin analog çıkışı genellikle bir kontrol sinyali olarak kullanılır. Genel olarak, bir potansiyometre, EC fan hızını uzaktan ayarlamak veya talep edilen motor hızını bir frekans invertörüne veya AC fan hız kontrol cihazına iletmek için kullanılır. Örneğin, potansiyometre oturma odasına kurulabilirken fan hız kontrol cihazı teknik bir oda veya elektrik dolabında bulunabilir.

Modbus RTU
Bu potansiyometre, elektronik cihazlar arasındaki iletişim için standart bir iletişim protokolü olan Modbus RTU iletişimini içerir. Dağıtımı ve bakımı kolaydır ve bu nedenle bir tesis/sistem denetim bilgisayarını bir uzak terminal ünitesi (RTU) ile bağlamak için sıkça kullanılır. Sentera, Modbus RTU özellikli ürünlerin yapılandırma, izleme veya güncelleme işlemini kolaylaştıran ücretsiz indirilebilir 3SM Yazılımını geliştirmiştir.

Çıkış tipi
SDP serisi farklı çıkış tipleri sunar: 0-10 Volt, 0-20 mA ve 0-100 % PWM. Çıkış türü, Modbus Tutma kaydı 11 aracılığıyla ayarlanabilir. Ayrıca, minimum ve maksimum çıkış değerleri ilgili Modbus tutma kayıtları aracılığıyla ayarlanabilir.

Çıkış üzerine yazma
Çıkış üzerine yazma işlevi etkinleştirildiğinde, çıkış değeri Modbus RTU iletişimi aracılığıyla ayarlanabilir. Bu da, döner düğmeyi devre dışı bırakır ve potansiyometrenin analog çıkış değerini Modbus RTU iletişimi aracılığıyla uzaktan kontrol etmeyi mümkün kılar.

Çıkış Düzenleme Türü
Varsayılan olarak, analog çıkış düşükten yükseğe doğru hareket eder (örneğin, 0 ila 10 Volt arası). İşlem tersine çevrilebilir. Bu durumda, çıkış değeri yüksekten düşüğe gider (örneğin, 10 ila 0 Volt arası). Çıkış düzenleme türü, Modbus Tutma kaydı 17 üzerinden seçilebilir.

Kuru Kontak Çıkışı
Kuru kontak çıkışı, harici bir cihazı kontrol etmek için kullanılabilir (örneğin, fan hız kontrolü için başlat/durdur komutu). Döner düğme saat yönünün tersine çevrildiğinde (OFF konumunda), kontak çıkışı açılır. Döner düğme saat yönünde çevrildiğinde ise kontak kapanır.

OFF (KAPALI) Konum
Bu potansiyometrenin bir OFF konumu vardır. OFF konumunda kuru kontak çıkışı açıktır ve analog çıkış değeri minimum değerindedir.

Benzersiz Kurulum Kolaylığı

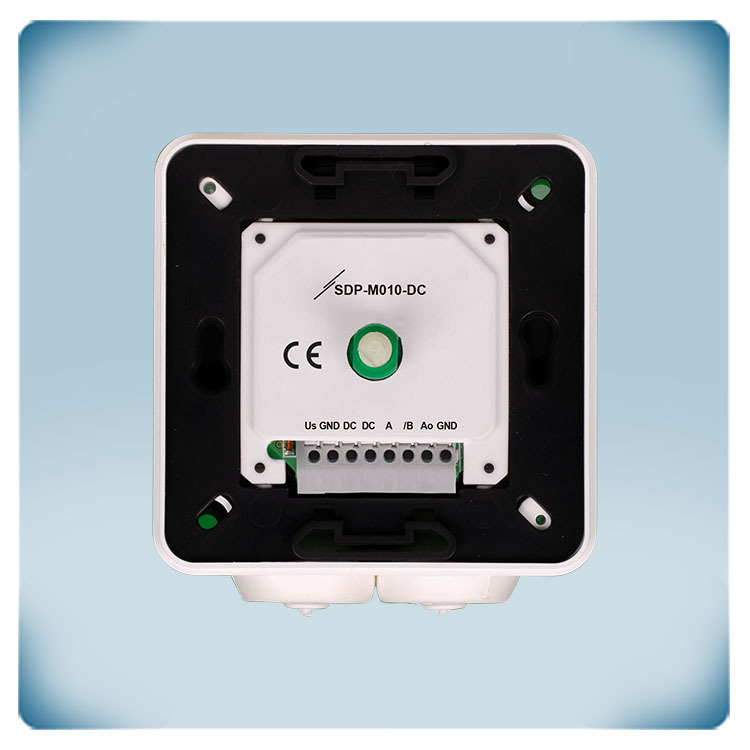

SDP serisi, modüler ve 5 mm aralıklı vidasız bir terminal bloğuyla olağanüstü bir kurulum kolaylığı sunar. Bu da sadece kurulum sürelerini azaltmakla kalmaz, aynı zamanda vidaları çevirme ihtiyacını ortadan kaldırarak kullanıcı deneyimini iyileştirir. Vidasız sıkma teknolojisi, çeşitli nedenlerle oluşan sürekli kontrol veya gevşemiş tellerin yeniden sıkılması gereksinimini ortadan kaldırarak güvenli bir bağlantı sağlar.

İkisi Bir Arada Kutu
SDP serisi potansiyometreler hem yüzey hem de gömme montaj için uygundur, yani dolgulu bir duvara, alçıpana veya hatta ahşap bir panoya monte edebilirsiniz. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. Koruma sınıfı gömme montaj için IP44 ve yüzey montajı için IP54’tür. Ayrıca, görünümü gerçekten hoştur ve her türlü iç mekân stiliyle uyumludur. Sadece nemli bir bez kullanarak temizlemesi çok kolaydır. Dolayısıyla, SDP serisi her iki versiyonu da bir araya getirdiği için iki farklı seçeneğe yönelmenize gerek yoktur! Tek ihtiyacınız birkaç alet, biraz genel bilgi ve beceridir.

Ürün Yorumları ve Değerlendirmeler

20.11.2023
Designed to control EC fan motors, with all the necessary functions, including the ability to integrate into a Modbus RTU network.
07.11.2023
SDP-M010-DC is easy to use potentiometer for controlling EC fans with analog signal. Minimum and maximum output settings are adjustable via Modbus RTU. There is an option output to be controlled directly over Modbus which makes it suitable for controlling EC fans from remotely. In addition there is dry contact available for remote ON/OFF function.
