Potansiyometre | kapalı konum | ABD tasarımı

Ürün kodu USV-8-010-PA
GTIN 0.540.100.301.725.8
Intrastat numarası 84.14.80.80
Kategori 230 VAC besleme gerilimine sahip potansiyometreler
Mevcut stok 4 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

USV Potansiyometresi ABD standartlarında bir tasarıma sahiptir, hasas kontrol için üretilmiş bir EC fan kontrol cihazı. Hassasiyet için tasarlanan bu potansiyometre, EC fanlarını, AC fan hız kontrol cihazlarını veya damper aktüatörlerini 85-264 VAC gibi geniş bir besleme voltajı aralığında etkin bir şekilde yönetir.

Kontrol, çıkış sinyalinin sonsuz ayarlanmasına olanak tanıyan döner düğme ile parmaklarınızın ucundadır. Kapalı konumda, çıkış sinyali % 0'dır ve optimum enerji verimliliği sağlar. Atlayıcıyı kullanarak çıkış tipini kolaylıkla uyarlayın; özel gereksinimlerinizi karşılamak için 0-10 VDC, 0-20 mA veya % 0-100 PWM arasından seçim yapın.

Çıkış sinyalini, çıkış aralığının Vmin (% 0-40) ve Vmax (% 60-100) arasında ayarlanmasını sağlayan iki dahili düzeltici ile özelleştirin. Bu uyarlanabilirlik, potansiyometreyi benzersiz ihtiyaçlarınıza göre hizalayarak hassas kontrol sağlar. Su sıçramasına dayanıklı kutu, yüzeye sorunsuz montajı kolaylaştıran bir esneklik katmanı ekler.

Ek özellikler ve açıklama

Ne için tasarlanmıştır?
USV-8-010-PA potansiyometre, HVAC cihazlarının çalışmasını düzenlemek ve ince ayar yapmak için kullanılır. Özellikle potansiyometre, döner düğme konumuna göre genliği değişen bir çıkış kontrol sinyali olarak işlev görür. Bu sinyal manipülasyonu, elektronik olarak komütasyonlu (EC) fanların veya damper aktüatörlerinin doğrudan yönetilmesini sağlar veya alternatif olarak, Sentera'nın EVS veya MVS serisiyle birlikte alternatif akım (AC) fan hızı kontrol cihazlarının yanı sıra FI-E serisi gibi frekans invertörleri üzerinde uzaktan kontrolü kolaylaştırır.

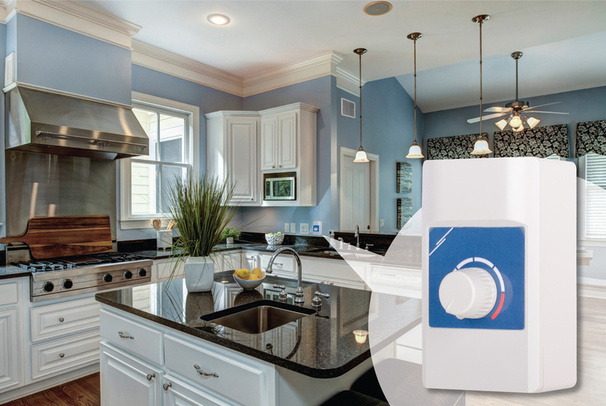

Evrensel cihazUSX kullanim ornegi
USV-8-010-PA, 85 ila 264 VAC aralığında evrensel güç kaynağı voltajı ve 0 - 10 VDC, 0 - 20 mA veya PMW çıkış sinyali sağlayarak çok sayıda uygulama için uygundur. Harici bir güç kaynağı modülü kullanmaya gerek kalmadan şebekeye bağlamanız ve ardından kontrol edilen cihazın özelliklerine bağlı olarak gerekli çıkış türünü seçmeniz yeterlidir.

Çıkış türleri
USV-8-010-PA üç çıkış moduna sahip olduğundan - voltaj (0 - 10 VDC), akım (0 - 20 mA) ve Darbe Genişlik Modülasyonu (PWM), varsayılan 0 - 10 VDC'dir, bunlar atlayıcı kullanılarak seçilebilir.
0 - 10 VDC sinyalini kullanan cihazlar HVAC'de yaygındır ve bu voltaj aralığını yorumlamak ve çalışmalarını buna göre ayarlamak için tasarlanmıştır. Bu yöntem, bir HVAC sistemi içindeki farklı bileşenler arasında kontrol sinyallerini iletmek için standartlaştırılmış ve hassas bir yol sağlar. Basitliği, güvenilirliği ve çeşitli kontrol sistemlerine entegrasyon kolaylığı nedeniyle sıklıkla tercih edilir.
Endüstriyel otomasyon ve kontrol sistemlerinde sensörler, aktüatörler veya diğer bileşenler gibi cihazların kontrolü için 0-20 mA sinyal aralığı kullanılır.
Sinyal Genişliği Modülasyonu, bir dizi açma-kapama döngüsündeki sinyallerin süresini kontrol ederek bir cihaza verilen ortalama gücü değiştirme yöntemidir. HVAC elektroniği bağlamında, PWM genellikle fanların veya motorların hızını düzenlemek için kullanılır. Sinyallerin genişliğini ayarlayarak, cihaza verilen etkin güç kontrol edilebilir ve fan hızlarının veya diğer bileşenlerin hassas bir şekilde modüle edilmesine olanak tanır.

Minimum ve maksimum hız düzelticiler
Minimum ve maksimum hız düzelticiler HVAC cihazlarında oldukça yaygındır. Bu düzelticiler, fanlar veya motorlar gibi cihazların minimum ve maksimum çalışma hızlarının ayarlanmasını sağlar.
Minimum hız düzeltici, kontrol sinyalinin alt sınırının ayarlanmasını sağlar. Bu, EC (elektronik komütasyonlu) fanlar veya aşırı düşük hızlarda optimum şekilde çalışmayabilen damper aktüatörleri gibi cihazlarla çalışırken faydalıdır. Minimum hızın ayarlanması, kontrol sinyalinin belirli bileşenler için sorunlu olabilecek bir seviyenin altına düşmemesini sağlar.
Öte yandan maksimum hız düzeltici, kontrol sinyalinin üst sınırının ayarlanmasını sağlar. Bir fanın aşırı boyutlandırıldığı veya verimlilik veya güvenlik nedenleriyle maksimum hızın sınırlandırılmasının gerekli olduğu durumlarda, maksimum hız düzeltici devreye girer.

Kutu
Kutu Sentera içinde tasarlanmış ve üretilmiştir. Yüksek kaliteli ABS plastik kullanıyoruz. Bu malzeme alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı koruma sağlar. Bu fan hız kontrol cihazı iç mekanlarda bir duvara veya panele monte edilebilir.
