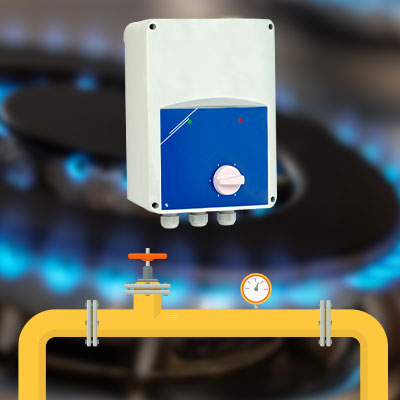

Açık gri plastik muhafaza, mavi ön etiket, düğme, üç kablo rakoru

Açık gri plastik muhafaza, mavi ön etiket, düğme

Açık gri plastik muhafaza, mavi ön etiket

Mutfak aspiratörü egzoz fanı hız kontrol cihazı | 5 A

Henüz kimse bu ürün hakkında yorum yapmadı, ilk siz olun (aşağıya bakın), fikrinizi takdir ediyoruz!

Ürün kodu SFPR1-50L22

GTIN 0.540.100.301.447.9

Intrastat numarası 85.04.32.00

Kategori Gelişmiş fan hızı kontrolü - TK izleme - gaz akış kontrolü

Mevcut stok 0 U.

Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Harici bir gaz vanasını kontrol etmek için dahili röleli 5 adımlı fan hız kontrolörü. Tek fazlı motorlu AC fanlar için ideal mutfak davlumbazı egzoz fan kontrolörü.

Maksimum motor akımı 5 A'dır. Fan hızı dahili döner anahtar ile ayarlanabilir. Hava akışını tespit etmek için isteğe bağlı bir basınç rölesi gereklidir. Motor çalıştırıldıktan sonraki 60 saniye içinde hava akışının algılanmaması durumunda, gaz akışını durdurmak için röle çıkışı devre dışı bırakılır. Yerel güvenlik düzenlemeleri genellikle gazın ancak sobanın üzerindeki mutfak davlumbazı egzoz fanı etkinleştirildikten sonra sağlanabileceğini belirler. Bu, SFPR1 serisini endüstriyel mutfak davlumbazları için ideal fan hız kontrolörü yapar!

TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır. Motor, dahili döner anahtarla veya harici bir anahtarla uzaktan çalıştırılabilir. Bir elektrik kesintisinden sonra motor otomatik olarak yeniden başlatılacaktır. Besleme gerilimi 230 vac'dir. Kutusu, iç ortamlarda yüzeye montaja izin verir (IP54).

Ek özellikler ve açıklama

Çalışma prensibi

SFPR1'in çalışması, yerleşik bir ototransformatörün kullanımına dayanmaktadır. Elektrik motoruna uygulanan voltajı beş adımda kontrol etmek için kullanılır, bu da fan hızının değiştirilmesini sağlar. Bu teknoloji çok güvenilir ve dayanıklıdır. Sentera'nın ototransformatörleri ayrıca üretilen elektriksel gürültü miktarını azaltmak için özel bir emprenye'ye sahiptir. Regülatör tarafından üretilen çıkış voltajı, elektrik motorunun sessiz çalışmasını sağlayan ve servis ömrünü uzatan saf sinüs dalgasına sahiptir.

Gaz valf kontrolü

SFPR1 serisi kontrolörler, yalnızca fan düzgün çalıştığında açılan bir gaz vanası çıkışına sahiptir. Kontrolör açıldığında, gaz valfi aktüatörünün enerjisi bir dakika boyunca kesilir. Bu süre zarfında fanın çalışması nedeniyle hava akışı veya basınç farkı yoksa, gaz beslemesi başlamaz. Bu çalışma mantığı, SFPR1'i endüstriyel mutfaklar için ideal kılar.

Çalıştırma ve durdurma için uzaktan kumanda

SFPR1 transformatör fan hız kontrol cihazı ayrıca normalde kapalı bir kontağa sahiptir. Denetleyiciyi uzaktan açmak ve kapatmak ve çalışmasını izlemek için kullanılabilir. Termostatlar, sıcaklık röleleri vb. kullanılır.

Elektrik kesintisinden sonra otomatik başlatma

Elektrikli ekipmanlarla çalışırken, olası elektrik kesintilerinin daima farkında olmalısınız. Böyle bir arıza durumunda, elektrik geldikten sonra, hız kontrol cihazı ve motor otomatik olarak yeniden başlar.

Isınmaya karşı motor koruması

SFPR1 fan hız kontrolörü, termal motor koruma kontaklarını (TK) bağlamak için terminallerle donatılmıştır. Motor sargılarındaki sıcaklığı ölçmek için termal kontaklar kullanılır. Aşırı ısınma durumunda, hasar veya arıza riskini ortadan kaldırmak için motor durdurulur. Aşırı ısınma koruması açıldıktan sonra, hız kontrol cihazı manuel olarak yeniden başlatılır. Motor termal kontaklarla donatılmamışsa, normal çalışmasını simüle etmek için TK terminalleri birbirine (bir köprü aracılığıyla) bağlanmalıdır.

Düzenlenmemiş çıkış

SFPR1 hız kontrol cihazı, motor çalışırken aktif olan ek bir düzenlenmemiş çıkışa (230 V) sahiptir. Bu çıkışlar düzenlenmemiş olarak adlandırılır çünkü yalnızca iki konumu vardır; açık (230 V) ve kapalı (0 V). Bu çıkış için maksimum akım 2 A'yı geçmemelidir. Bu çıkışın kullanımına bir örnek, bir gaz vanası motorunu kontrol etmektir. Ayrı bir güç kaynağının yokluğunda, gaz vanası motoru düzenlenmemiş bir çıkışa bağlanır. Transformatör regülatörünün çalışmasını uzaktan kontrol etmek gerekirse, düzenlenmemiş çıkışa bir lamba bağlanabilir.

LED göstergesi

SFPR1 fan hız kontrolörü, ünite kutusunda bulunan LED göstergelerle donatılmıştır. Transformatör kontrol cihazına güç bağlandığında gösterge yeşile döner. Kırmızı gösterge aşağıdaki durumlardan birinde yanar: motorun aşırı ısınmaya karşı korunması, hava akışı veya basınç farkı olmaması, çalışma sırasında hava akışında azalma veya basınç farkı.

Kutu

Kutunun temel amacı, kontrolörün iç kısmını dış kirleticilerin ve nemin yanı sıra olumsuz çevresel faktörlerin girişinden korumaktır. Ürünlerimizin kutuları, kalitelerini ve uzun ömürlerini garanti altına almak için Sentera içinde üretilmektedir. VO alev geciktirici dereceli r-ABS'den (güçlendirilmiş Akrilonitril Bütadien Stiren) üretilirler. Bu malzeme yangına dayanıklıdır ve kutu yüzey montajı için tasarlanmıştır. Bu kutu IP54 koruma sınıfına sahiptir ve toz ile su girişine karşı dirençlidir.
