Ürün veri sayfası

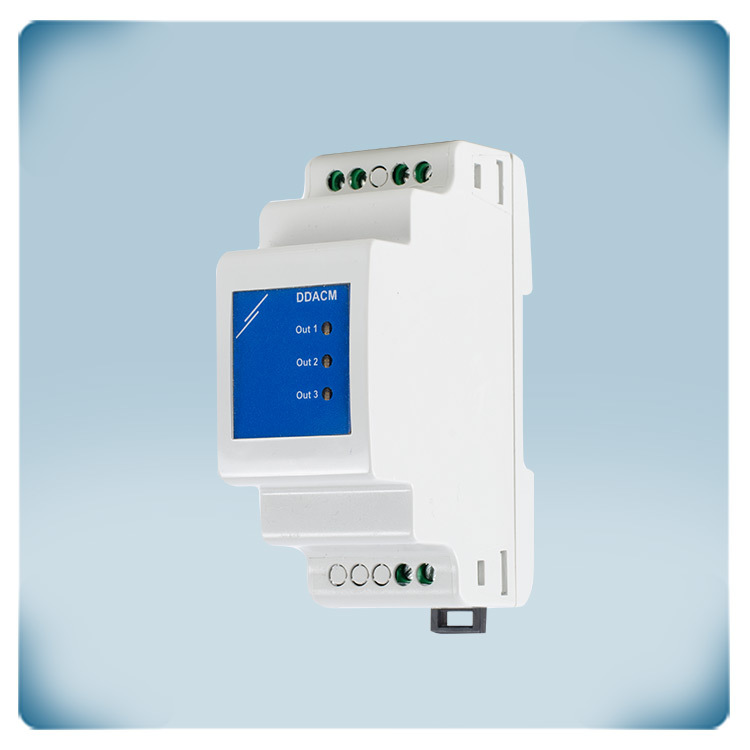

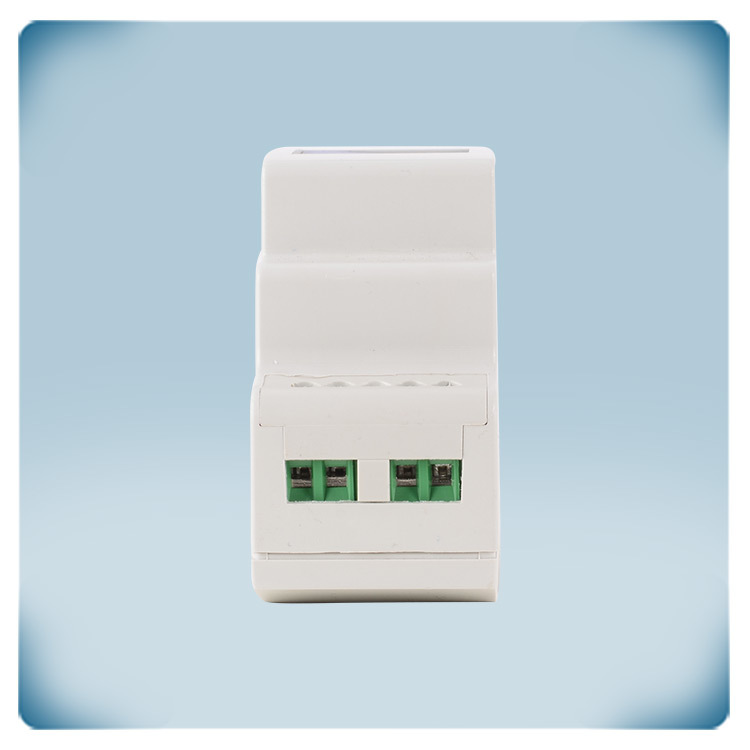

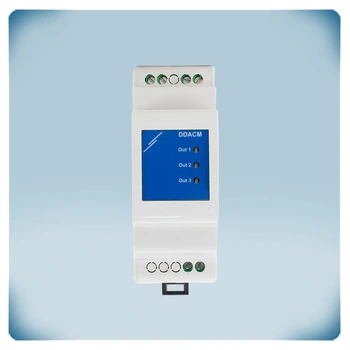

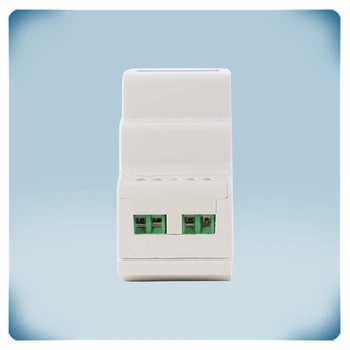

Modbus RTU IO modülü | 3 analog çıkış
Ürün açıklaması
Bu, 3 analog çıkışa sahip bir Modbus RTU çıkış modülüdür. Modbus Tutma Kaydının değerlerini analog çıkış sinyaline dönüştürürler. Varsayılan çıkış tipi 0-10 vdc'dir. Gerekirse farklı bir çıkış tipi seçilebilir: 0-10 VDC / 0-20 mA /% 0-100 PWM. Besleme gerilimi 24 VDC PoM'dur. Bu, hem Modbus RTU iletişiminin hem de güç kaynağının tek bir RJ45 konektörü üzerinden bağlanabileceği anlamına gelir. Bu modülün Sentera DRPU, BMS sistemi gibi bir ana üniteye veya DDACM Modbus Tutma kayıtlarına değer yazabilen başka bir Modbus ana/master modülüne ihtiyacı vardır.
Ek özellikler ve açıklama
Nasıl çalışır?
Sentera cihazları Modbus RTU iletişimi ile birbirleriyle iletişim kurar. Modbus RTU, RS485 teknolojisini kullanan bir seri haberleşme protokolüdür. Bazı uygulamalar, Sentera olmayan ürünlerle iletişim gerektirir - örneğin bir damper aktüatörü, bir EC fanı vb. Bu gibi Sentara olmayan ürünler DDACM-I3 modülü üzerinden bağlanabilir. Bu modülün 3 analog çıkışı üzerinden komut alabilirler. Çıkış tipleri seçilebilir: 0-10 VDC / 0-20 mA /% 0-100 PWM. Bu çıkışlar Modbus RTU girişinden galvanik olarak ayrılmıştır.
Modbus RTU kontrollü

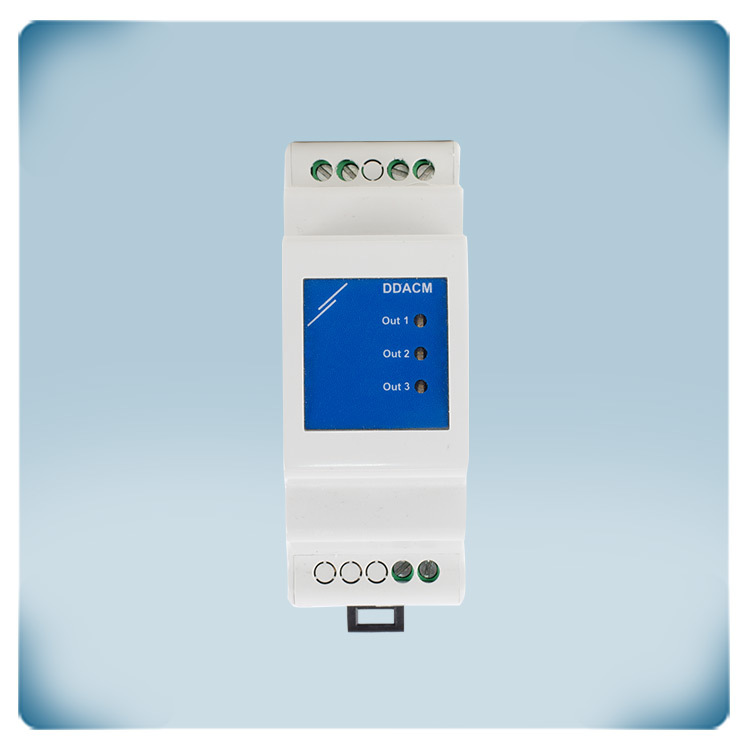

Analog çıkışlar 3 Modbus kaydı ile kontrol edilebilir. DDACM-l3 modülünün Modbus kayıtlarına doğru değeri yazmak ve analog çıkışlarını kontrol etmek için bir Modbus master cihazı gereklidir. Master, Modbus Tutma kayıtları 12, 16 ve 20'ye bir değer yazarak çıkışları kontrol eder. Üç LED göstergesi, çıkışların durum göstergesini sağlar. Normal çalışma ve> 0 çıkış değeri sırasında LED yeşildir. Çıkış 0 olduğunda, LED yeşildir. Bir sorun olması durumunda (donanım veya Modbus ile ilgili), LED kırmızıdır.

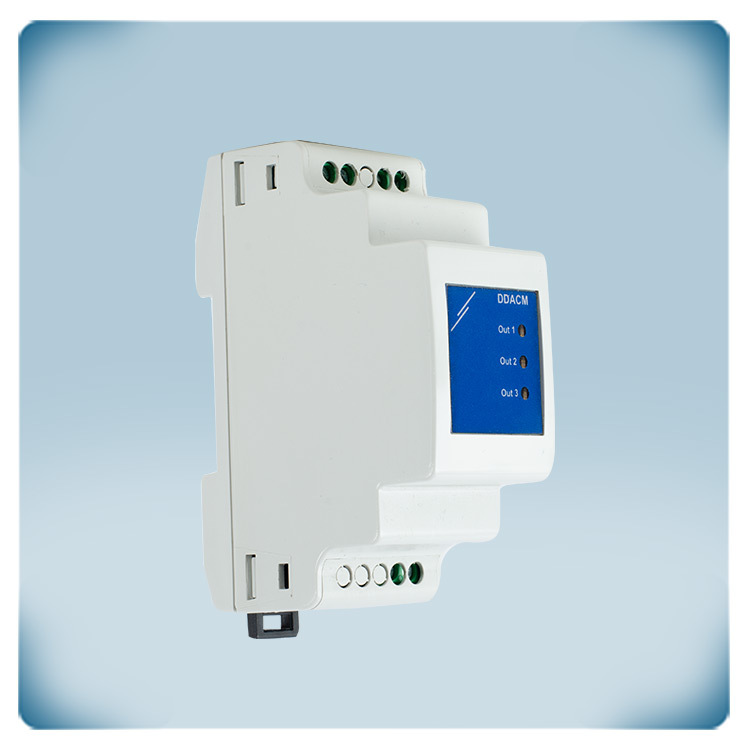

DIN ray montajı

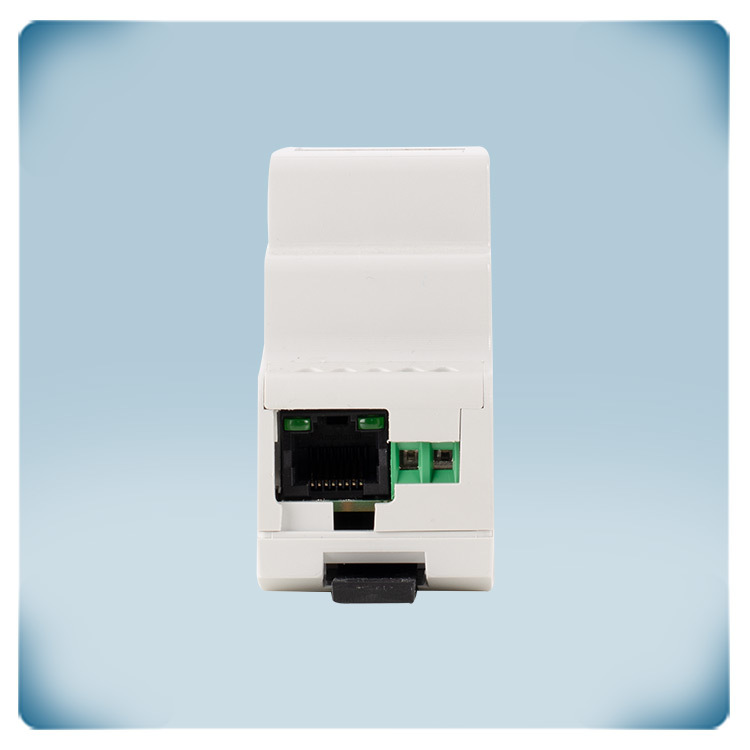

Bu Modbus RTU IO modülü bir DIN rayına monte edilebilir. Modbus RTU iletişimi ve bu modül için 24 VDC besleme gerilimi RJ45 soketi üzerinden bağlanır. Kablolamayı kolaylaştırmak için RJ45 konnektörlü Sentera 24 VDC güç kaynaklarını kullanmanızı öneririz. Muhafaza, toz ve nem girişine karşı bir IP30 koruması sunar.
Sentera cihazları Modbus RTU iletişimi ile birbirleriyle iletişim kurar. Modbus RTU, RS485 teknolojisini kullanan bir seri haberleşme protokolüdür. Bazı uygulamalar, Sentera olmayan ürünlerle iletişim gerektirir - örneğin bir damper aktüatörü, bir EC fanı vb. Bu gibi Sentara olmayan ürünler DDACM-I3 modülü üzerinden bağlanabilir. Bu modülün 3 analog çıkışı üzerinden komut alabilirler. Çıkış tipleri seçilebilir: 0-10 VDC / 0-20 mA /% 0-100 PWM. Bu çıkışlar Modbus RTU girişinden galvanik olarak ayrılmıştır.
Modbus RTU kontrollü
Analog çıkışlar 3 Modbus kaydı ile kontrol edilebilir. DDACM-l3 modülünün Modbus kayıtlarına doğru değeri yazmak ve analog çıkışlarını kontrol etmek için bir Modbus master cihazı gereklidir. Master, Modbus Tutma kayıtları 12, 16 ve 20'ye bir değer yazarak çıkışları kontrol eder. Üç LED göstergesi, çıkışların durum göstergesini sağlar. Normal çalışma ve> 0 çıkış değeri sırasında LED yeşildir. Çıkış 0 olduğunda, LED yeşildir. Bir sorun olması durumunda (donanım veya Modbus ile ilgili), LED kırmızıdır.
DIN ray montajı
Bu Modbus RTU IO modülü bir DIN rayına monte edilebilir. Modbus RTU iletişimi ve bu modül için 24 VDC besleme gerilimi RJ45 soketi üzerinden bağlanır. Kablolamayı kolaylaştırmak için RJ45 konnektörlü Sentera 24 VDC güç kaynaklarını kullanmanızı öneririz. Muhafaza, toz ve nem girişine karşı bir IP30 koruması sunar.
