Modbus RTU IO modülü | 1 analog çıkış | IP65

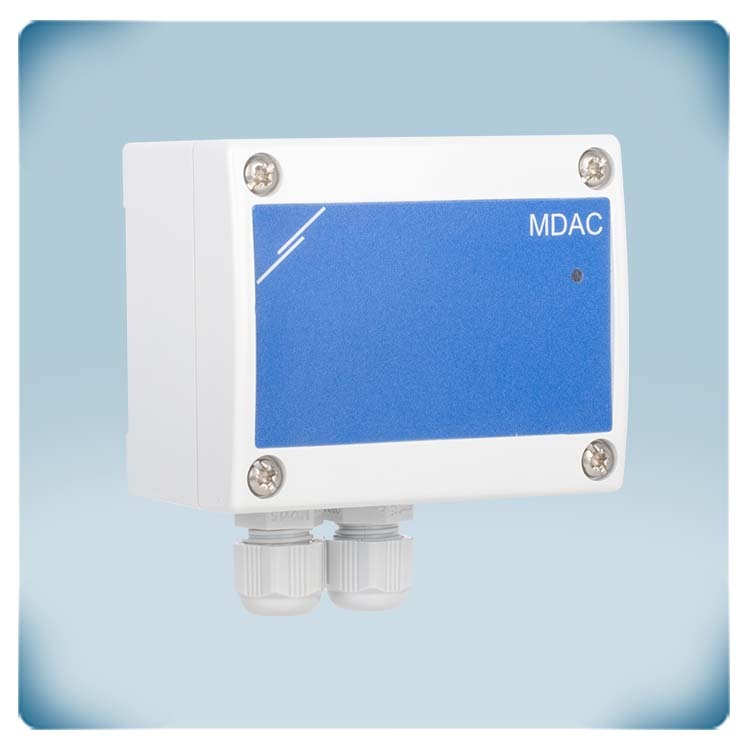

Ürün açıklaması
Bu, analog çıkışlı bir Modbus RTU-analog dönüştürücüdür. Bir Modbus Tutma Kaydının değerini analog çıkış sinyaline dönüştürür.
Varsayılan çıkış tipi 0-10 VDC'dir. Gerekirse, farklı bir çıkış tipi seçilebilir: 0-10 VDC / 0-20 mA / % 0-100 PWM.
Besleme gerilimi 24 VDC'dir. Modbus RTU iletişimi ve güç kaynağı RJ45 soketi veya terminal bloğu üzerinden bağlanabilir.
Bu modül, Modbus Tutma Kayıtlarına değer yazabilen bir Ana üniteye ihtiyaç duyar.
Yüzeye monte edilen kutu, kir ve su girişine karşı IP65 koruma sağlar.
Belgeler
Ek özellikler ve açıklama
Nasıl çalışır?
Modbus, Isıtma, Havalandırma ve İklimlendirme ve bina otomasyonu alanında yaygın olarak tanınan ve kullanılan bir standarttır. HVAC sistemlerinin sensörler, kontrolörler, aktüatörler ve diğer cihazlar gibi çeşitli bileşenler arasında verimli bir şekilde veri alışverişi yapmasını sağlayan ve HVAC sistemlerinin izlenmesini ve kontrolünü kolaylaştıran çok yönlü bir iletişim protokolüdür. Modbus, standartlaştırılmış ve güvenilir bir iletişim aracı sunarak HVAC sistemleri ve genel olarak bina otomasyon sistemleri içinde entegrasyon ve birlikte çalışabilirlik için popüler bir seçimdir. Ancak, üzerinde Modbus RTU iletişimi olmayan bazı cihazların da bir Modbus ağına bağlanması gerekli olabilir.
Bu gibi durumlarda MDACM1, Modbus RTU sinyalini (RS485) 0-10 VDC, 0-20 mA veya PWM seçenekleriyle analog veya modülasyonlu bir çıkış sinyaline dönüştürme amacına hizmet eder. Dönüştürücüyü kontrol etmek için Sentera'nın evrensel kontrolörleri gibi bir Ana ünite veya Modbus Holding kayıtlarına değer yazabilen başka bir Bina Yönetim Sistemi (BMS) veya Ana modül gereklidir.
İki besleme seçeneği![Analog cikisli modbus rtu modulu](/Images/lazy-loaded-images.webp)
Modbus-analog dönüştürücü, elektrik gücünün bir Modbus ağında veri iletimi için kullanılan aynı iletişim kabloları aracılığıyla sağlandığı bir konsept olan Modbus Üzerinden Güç (PoM) özelliğine sahiptir. Bu yaklaşım, bağlı cihazlar için ayrı bir güç kaynağı veya kablolama ihtiyacını ortadan kaldırarak kurulumları daha modern ve uygun maliyetli hale getirir. PoM ile elektrik gücü genel olarak standart bir Ethernet kablosu kullanılarak Modbus RTU iletişimi için kullanılan aynı bükümlü-çift kablolar aracılığıyla sağlanır. Özellikle her bir cihaz için ayrı güç kaynağı sağlamanın pratik olmadığı veya pahalı olduğu durumlarda, Modbus ağındaki cihazların kurulumunu basitleştirir. Ayrıca, tercih ederseniz, PoM için RJ45 konektör kullanarak kendi UTP kablonuzu kıvırabilirsiniz. Bu seçenek daha uygun ve gerçekleştirilmesi daha kolaydır, çünkü kabloyu kıvırmadan önce cihazın kablo rakorundan geçirmek ve ancak daha sonra kıvrılmış kabloyu prize takmak daha verimli kurulum için tavsiye ettiğimiz şeydir.

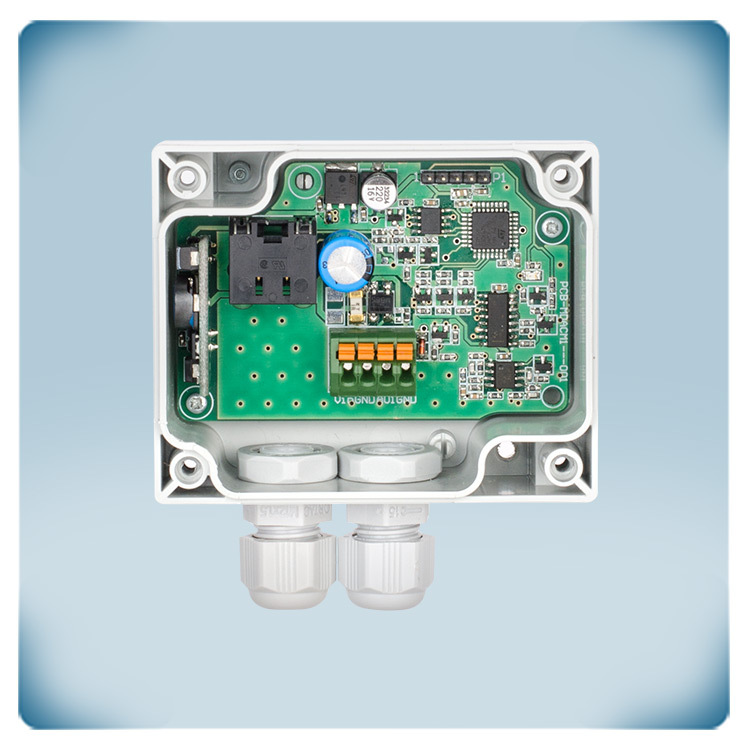

Kabloyu RJ45 soketinden bağladıktan sonra, tek bir kablo kullanarak hem 24 VDC hem de Modbus iletişimine sahip olursunuz. Bununla birlikte, ünite terminal blokları aracılığıyla bir besleme seçeneğine daha sahiptir. Elektrik veya elektronik uygulamalarda kabloları veya iletkenleri güvenli ve rahat bir şekilde bağlamak için tasarlanan bu klemensler, vida veya diğer geleneksel bağlantı elemanlarına ihtiyaç duymadan hızlı ve güvenilir kablo sonlandırma sağlayan bir yay mekanizmasına sahiptir. Yaylı kelepçe terminallerini kullanarak bir kabloyu bağlamak için, düz uçlu bir tornavida kullanarak yay mekanizmasına bastırarak kabloyu belirlenen yuvaya yerleştirmeniz yeterlidir ve mekanizma kabloyu sıkıca yerinde tutar. Lütfen MDACM1'in RJ45 konektörü veya bağlantı terminalleri aracılığıyla beslenmesi gerektiğini unutmayın. Cihazı RJ45 konektörü ve bağlantı terminalleri üzerinden aynı anda beslemeyin! MDACM1'i beslemek için 24 VDC güç kaynağı modüllerimizi kullanabilirsiniz.

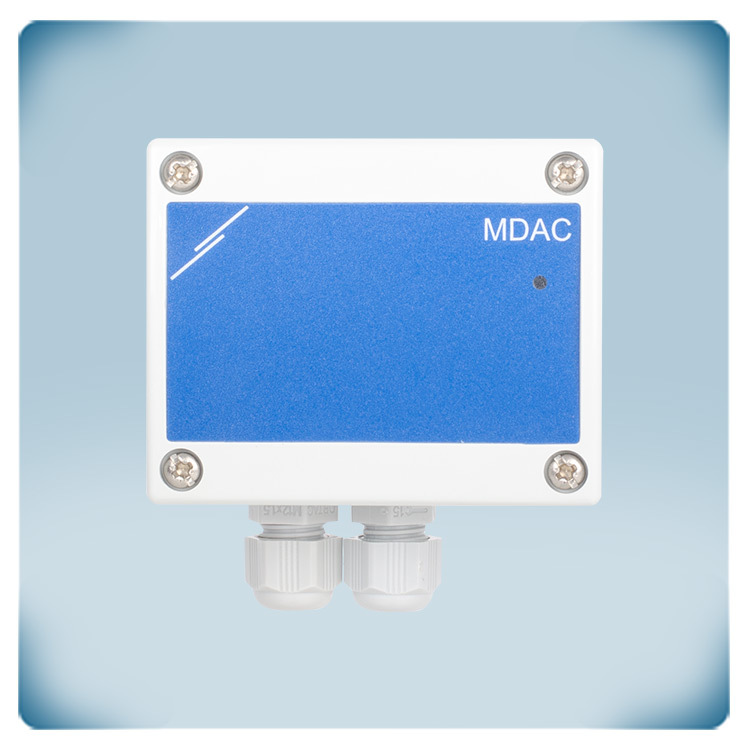

LED göstergesi
Cihaz, ünitenin beslendiğini göstermek için sürekli yanan ve aktif Modbus iletişimi olduğunda yanıp sönen yeşil bir LED göstergeye sahiptir.

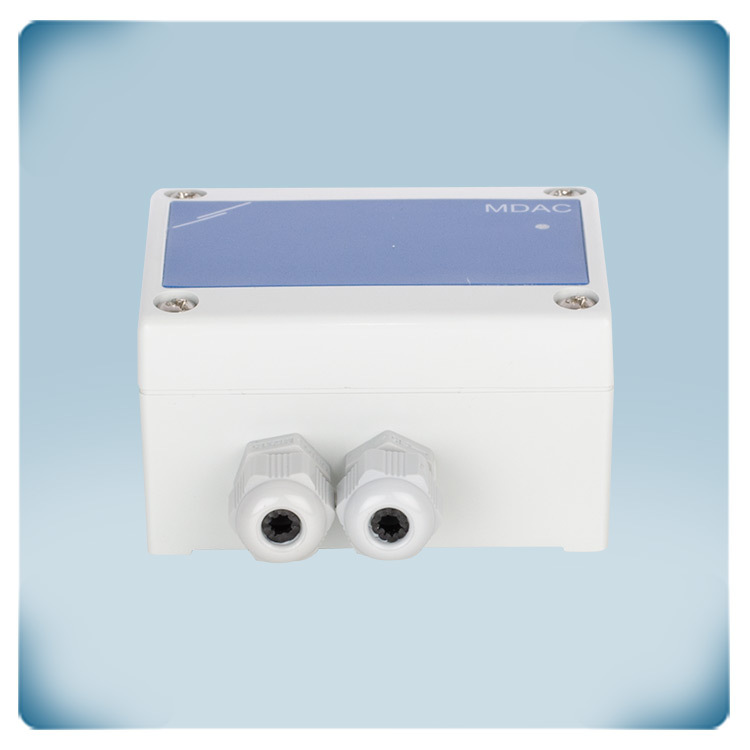

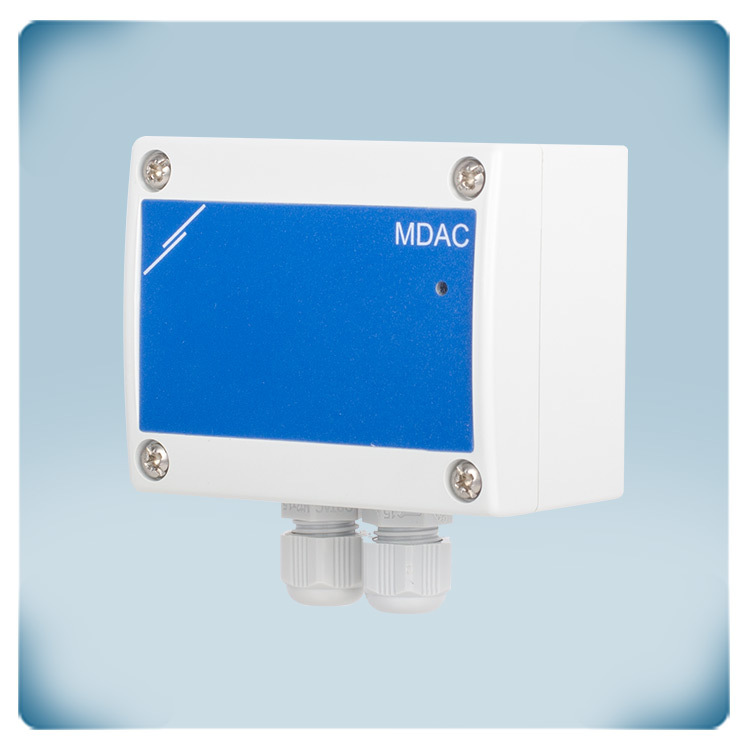

Zorlu ortamlar için uygun yüksek kaliteli kutu
Kutu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi koruma sağlar. MDACM1 kutusu kir ve su girişine karşı IP65 koruma sağlar ve duvara monte edilebilir. Tasarımı ve dayanıklılığı sayesinde ünite zorlu ortamlarda veya dış mekanlarda bile kullanılabilir.
