Ürün veri sayfası
Modbus çıkış modülü | 4 röle çıkışı
Ürün açıklaması
DRM-M-04, Modbus ağları için röle çıkış modülleridir. Normalde açık ve normalde kapalı kontaklı 4 C/O rölesine sahiptir.
Röle durumu Modbus RTU kayıtları üzerinden kontrol edilebilir. Her röle, 220 VDC / 250 VAC voltajda 5 A (dirençli) anahtarlama kapasitesine sahiptir.
Cihaz, bir DIN rayına monte edilmek üzere tasarlanmıştır ve hem Modbus RTU veri alışverişi hem de bir UTP kablosu üzerinden çalışan besleme voltajı için bir RJ45 bağlantısı üzerinden Modbus üzerinden güç sağlayan 24 VDC ile çalışır
Ek özellikler ve açıklama
DRM Serisi
DRM serisi röle çıkış modülleri Modbus RTU protokolü kullanılarak kontrol edilir. Modbus RTU protokolü, endüstriyel kontrol sistemlerinde yaygın olarak kullanılan ve popüler bir iletişim protokolüdür. Sensörler, aktüatörler ve I/O modülleri gibi çeşitli cihazları bağlamak için yaygın olarak kullanılır. DRM Modbus RTU çıkış modülleri 2 veya 4 röle çıkışlı versiyonları ile mevcuttur. Bu model iki röle çıkışına sahiptir. Modülün kullanımını oldukça kolaylaştıran bir Modbus iletişim arayüzü aracılığıyla bir Modbus ana cihazı veya bir BMS sistemi tarafından kontrol edilirler. Hızlı yanıt süreleri ve cihazlar arasında yüksek hızlı iletişim, kararlılık, güvenilirlik ve güvenlik sağlayan hızlı iletişimi ve veri iletimi nedeniyle DRM, endüstriyel kontrol ekipmanları için mükemmel bir seçimdir.
Modül nasıl calışır
DRM, sinyalleri, akımları ve voltajları manyetik bir kuvvetle açmak / kapatmak üzere mekanik olarak çalıştırılan röle kontaklarına sahip bir Modbus çıkış modülüdür. Bu röleler, ilgili Modbus Tutma Kayıtlarına '1' değeri yazılarak değiştirilebilir. Bu, bir BMS sistemi veya bir Modbus ana cihazı ile gerçekleştirilebilinir. Değiştirilebilir ayarlara ve tüm Modbus kayıtlarına genel bir bakış web sitemizden indirilebilir (Modbus kayıt haritası). Gerekirse Modbus Tutma kaydı 10'a '1' değeri yazılarak tüm parametre ayarları fabrika varsayılan değerlerine sıfırlanabilir.

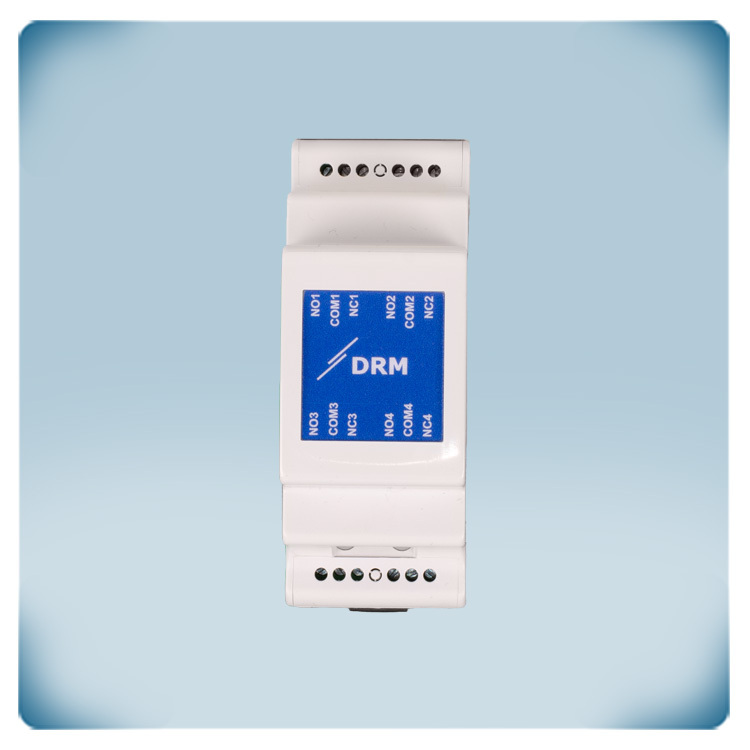

Dört röle çıkışı
DRM-M-04'nin geçişli Dört röle çıkışı vardır. Bu tür bir kontağın normalde açık veya normalde kapalı bir kontağı vardır. Bir anahtar aktüatörü veya enerjilenmiş bir röle tarafından etkinleştirildiğinde, anahtar kontağı durum değiştirir. Her iki röle kontağı için maksimum anahtarlama akımı, dirençli yükler için 5 A'dır. Maksimum anahtarlama voltajı 220 VDC veya 250 VAC'dir.

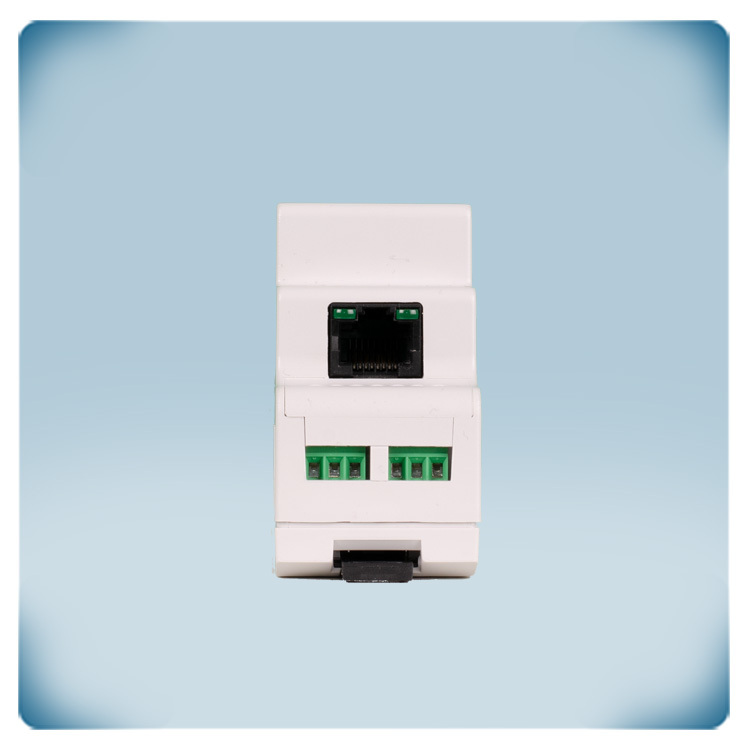

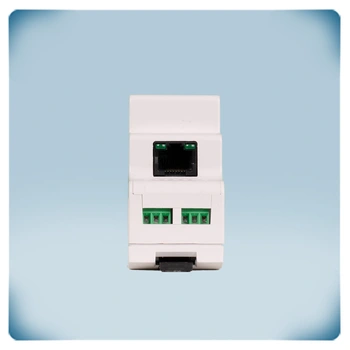

LED göstergeler
Modülün RJ45 soketinde belirli göstergelere sahip iki yeşil LED'in bulunması, özellikle Modbus iletişimi için yaygın bir endüstri standardıdır.
LED işlevleri şunlardır:
- Sol LED (Güç Göstergesi): Modüle güç verildiğinde bu LED yanar. Modülün çalışması için gerekli elektrik gücünü aldığının genel bir göstergesi olarak hizmet eder.
- Sağ LED (Modbus İletişim Göstergesi): Modül ile ağdaki başka bir cihaz arasında Modbus iletişimi kurulduğunda bu LED yanar.
Modülün aktif olarak Modbus mesajları gönderdiğini veya aldığını, veri alışverişini ve diğer cihazlarla iletişimi kolaylaştırdığını gösterir.
Bu LED göstergeleri, modülün çalışma durumu hakkında değerli görsel geri bildirimler sağlayarak kullanıcıların güç kaynağını ve Modbus iletişim etkinliğini bir bakışta izlemelerine yardımcı olur.
Bağlantı
Cihazı bağlamak çok kolaydır. Tek yapmanız gereken Modbus RTU'ya bağlanmak için RJ45 kablosunu kıvırmak ve prize takmak, bu sayede teller için üniteyi sökmenize gerek kalmaz. Hepsi bu kadar, kolay kurulum için tasarlanmıştır ve özel bir alete gerek bulunmamaktadır!
DIN rayına monte
Bu modül, elektrik dolabının içinde bulunan DIN raylarına monte edilmek üzere tasarlanmıştır. DIN ray elektronikleri uzun süredir hayatımızda ve çeşitli endüstrilerdeki endüstriyel uygulamalarda her geçen gün giderek daha da popüler hale gelmekte. Kurulumu çok basittir - cihazı raya takmanız ve cihazın altındaki pimi kullanarak kilitlemeniz yeterlidir. Muhafazanın giriş koruma derecesi IP30'dur - bu sayede cihaz kir ve tozdan korunur.
Dahası, ürünün uzun hizmet ömrünü ve güvenilirliğini sağlamak için kasası, kendi imalatimiz olan yüksek kaliteli PC-ABS plastik'den yapilmistir bu sayede size üstün kaliteli dayanıklılık ve ısı direnci sağlanır.
DRM serisi röle çıkış modülleri Modbus RTU protokolü kullanılarak kontrol edilir. Modbus RTU protokolü, endüstriyel kontrol sistemlerinde yaygın olarak kullanılan ve popüler bir iletişim protokolüdür. Sensörler, aktüatörler ve I/O modülleri gibi çeşitli cihazları bağlamak için yaygın olarak kullanılır. DRM Modbus RTU çıkış modülleri 2 veya 4 röle çıkışlı versiyonları ile mevcuttur. Bu model iki röle çıkışına sahiptir. Modülün kullanımını oldukça kolaylaştıran bir Modbus iletişim arayüzü aracılığıyla bir Modbus ana cihazı veya bir BMS sistemi tarafından kontrol edilirler. Hızlı yanıt süreleri ve cihazlar arasında yüksek hızlı iletişim, kararlılık, güvenilirlik ve güvenlik sağlayan hızlı iletişimi ve veri iletimi nedeniyle DRM, endüstriyel kontrol ekipmanları için mükemmel bir seçimdir.
Modül nasıl calışır
DRM, sinyalleri, akımları ve voltajları manyetik bir kuvvetle açmak / kapatmak üzere mekanik olarak çalıştırılan röle kontaklarına sahip bir Modbus çıkış modülüdür. Bu röleler, ilgili Modbus Tutma Kayıtlarına '1' değeri yazılarak değiştirilebilir. Bu, bir BMS sistemi veya bir Modbus ana cihazı ile gerçekleştirilebilinir. Değiştirilebilir ayarlara ve tüm Modbus kayıtlarına genel bir bakış web sitemizden indirilebilir (Modbus kayıt haritası). Gerekirse Modbus Tutma kaydı 10'a '1' değeri yazılarak tüm parametre ayarları fabrika varsayılan değerlerine sıfırlanabilir.
Dört röle çıkışı
DRM-M-04'nin geçişli Dört röle çıkışı vardır. Bu tür bir kontağın normalde açık veya normalde kapalı bir kontağı vardır. Bir anahtar aktüatörü veya enerjilenmiş bir röle tarafından etkinleştirildiğinde, anahtar kontağı durum değiştirir. Her iki röle kontağı için maksimum anahtarlama akımı, dirençli yükler için 5 A'dır. Maksimum anahtarlama voltajı 220 VDC veya 250 VAC'dir.
LED göstergeler
Modülün RJ45 soketinde belirli göstergelere sahip iki yeşil LED'in bulunması, özellikle Modbus iletişimi için yaygın bir endüstri standardıdır.
LED işlevleri şunlardır:
- Sol LED (Güç Göstergesi): Modüle güç verildiğinde bu LED yanar. Modülün çalışması için gerekli elektrik gücünü aldığının genel bir göstergesi olarak hizmet eder.
- Sağ LED (Modbus İletişim Göstergesi): Modül ile ağdaki başka bir cihaz arasında Modbus iletişimi kurulduğunda bu LED yanar.
Modülün aktif olarak Modbus mesajları gönderdiğini veya aldığını, veri alışverişini ve diğer cihazlarla iletişimi kolaylaştırdığını gösterir.
Bu LED göstergeleri, modülün çalışma durumu hakkında değerli görsel geri bildirimler sağlayarak kullanıcıların güç kaynağını ve Modbus iletişim etkinliğini bir bakışta izlemelerine yardımcı olur.
Bağlantı
Cihazı bağlamak çok kolaydır. Tek yapmanız gereken Modbus RTU'ya bağlanmak için RJ45 kablosunu kıvırmak ve prize takmak, bu sayede teller için üniteyi sökmenize gerek kalmaz. Hepsi bu kadar, kolay kurulum için tasarlanmıştır ve özel bir alete gerek bulunmamaktadır!
DIN rayına monte
Bu modül, elektrik dolabının içinde bulunan DIN raylarına monte edilmek üzere tasarlanmıştır. DIN ray elektronikleri uzun süredir hayatımızda ve çeşitli endüstrilerdeki endüstriyel uygulamalarda her geçen gün giderek daha da popüler hale gelmekte. Kurulumu çok basittir - cihazı raya takmanız ve cihazın altındaki pimi kullanarak kilitlemeniz yeterlidir. Muhafazanın giriş koruma derecesi IP30'dur - bu sayede cihaz kir ve tozdan korunur.
Dahası, ürünün uzun hizmet ömrünü ve güvenilirliğini sağlamak için kasası, kendi imalatimiz olan yüksek kaliteli PC-ABS plastik'den yapilmistir bu sayede size üstün kaliteli dayanıklılık ve ısı direnci sağlanır.
