Ürün veri sayfası
Konut fan kontrolörü | Antrasit kutu
Ürün açıklaması

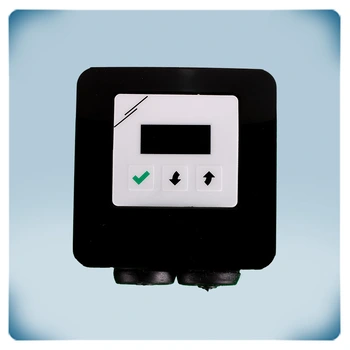

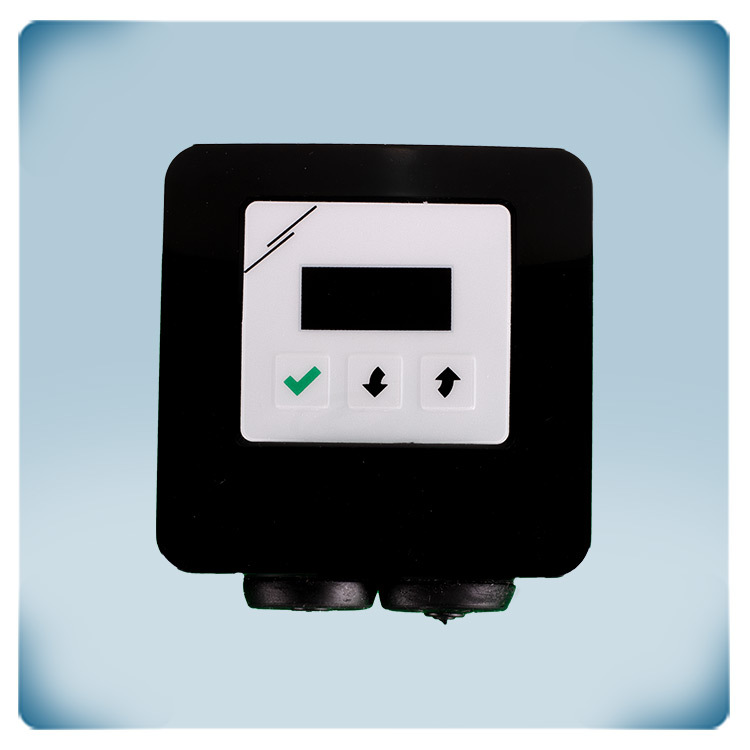

RDCV EC Fan Hızı Kontrolörü, havalandırma kontrolünde hassasiyet için tasarlanmış son teknoloji dijital potansiyometre ve HVAC kontrol cihazımızdır. Modern bir tarza sahip şık Antrasit bir kutu içinde yer alan bu kontrolör, havalandırma ihtiyaçlarınızı karşılamak için çok yönlü işlevsellik sunar.
Manuel modda, sezgisel 3 düğmeli arayüzü kullanarak sisteminize kolayca ince ayarlarınızı yapın. Analog çıkış, EC fanlarını, AC fan hız kontrol cihazlarını, frekans invertörlerini veya damper aktüatörlerini kontrol edebilen bir güç merkezidir. Sürekli değişken çıkışı seçin veya performansı gereksinimlerinize göre uyarlamak için ayarlanabilir minimum ve maksimum değerlerle 2-10 eşit adıma bölün.
Sorunsuz bir otomatik deneyim için, otomatik modu etkinleştirmek üzere bir Sentera HVAC sensörü bağlayın. Böylece analog çıkış, ortam sıcaklığına, bağıl neme, CO2 konsantrasyonuna, hava kalitesine (TVOC konsantrasyonu) veya diferansiyel basıncına dinamik olarak yanıt verir. Ayar noktalarını ve parametreleri 3 düğmeli arayüz veya Modbus RTU iletişimi aracılığıyla kolayca değiştirin.
Bu gelişmiş kontrolör, 110 - 230 VAC besleme voltajı aralığında çalışarak çeşitli uygulamalar için esneklik sağlar. Kutu, hem yüzey hem de gömme montaj seçenekleri sunarak çeşitli havalandırma kurulumlarıyla uyumluluk sağlar.
Ek özellikler ve açıklama
EC fanları kontrol edin
EC fanlar ve AC fanlar birbirinden çok farklıdır. EC fanlar, daha az uğultu ve gürültüyle daha ucuz operasyon maliyetinden, daha yüksek verim ve daha hassas kontrole kadar çok sayıda avantaj sunar. EC fanı ile AC fanı arasındaki fark, EC fanının dijital bir fan olmasıdır. EC, "elektronik komütasyonlu" anlamına gelir, bu da temel olarak fanın içinde onu kontrol etmek için bir baskılı devre kartı olduğu anlamına gelir. RDCV, EC fan hızı düzenlemesi için tasarlanmıştır. Bir EC fan farklı sinyaller (0-10 VDC / 0-20 mA / PWM) kullanılarak kontrol edilebilir, ancak çoğu durumda, RDCV'nin varsayılan ayarı olan fana gönderilen 0 - 10 V sinyal ile kontrol edilir.
EC fanlar ve AC fanlar birbirinden çok farklıdır. EC fanlar, daha az uğultu ve gürültüyle daha ucuz operasyon maliyetinden, daha yüksek verim ve daha hassas kontrole kadar çok sayıda avantaj sunar. EC fanı ile AC fanı arasındaki fark, EC fanının dijital bir fan olmasıdır. EC, "elektronik komütasyonlu" anlamına gelir, bu da temel olarak fanın içinde onu kontrol etmek için bir baskılı devre kartı olduğu anlamına gelir. RDCV, EC fan hızı düzenlemesi için tasarlanmıştır. Bir EC fan farklı sinyaller (0-10 VDC / 0-20 mA / PWM) kullanılarak kontrol edilebilir, ancak çoğu durumda, RDCV'nin varsayılan ayarı olan fana gönderilen 0 - 10 V sinyal ile kontrol edilir.
Manuel fan hızı kontrolü
Manuel modda, RDCV analog çıkışlı bir dijital potansiyometredir. Varsayılan çıkış tipi 0-10 V'tur. Modbus RTU iletişimi aracılığıyla farklı bir çıkış tipi seçilebilir: 0-10 VDC, 0-20 mA veya % 0-100 PWM. Bu analog çıkış sinyali sürekli değişken olacak şekilde veya 2-10 adımda ayarlanabilir. Çıkış, yukarı ve aşağı oklar aracılığıyla manuel olarak ayarlanabilir. Yeşil onay işaretli seçme düğmesine 4 saniye boyunca basarak potansiyometre etkinleştirilebilir veya devre dışı bırakılabilir.
Seçilen çıkış değeri 7 segmentli LED ekran aracılığıyla görselleştirilir (% veya adım numarası). Manuel veya otomatik mod, 3 düğmeli klavye arayüzü üzerinden seçilebilir.
Otomatik mod

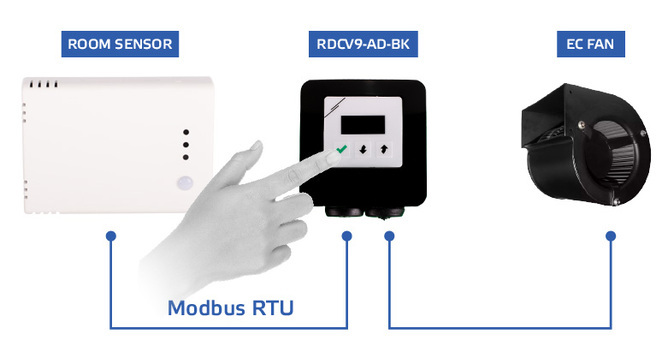

Otomatik modda, RDCV bir HVAC kontrol cihazıdır. Bu çalışma modunda, RDCV'nin bir Sentera HVAC sensörüne bağlanması gerekir.
Otomatik modda, çıkış değeri ölçülen değere göre otomatik olarak kontrol edilir. İstenen değer (ayar noktası) 3 düğmeli klavye arayüzü üzerinden ayarlanabilir.
RDCV'ye farklı tipte Sentera HVAC sensörleri bağlanabilir. Analog çıkış, sıcaklık, nem, CO2, hava kalitesi (TVOC) veya fark (diferansiyel) basınç fonksiyonlarına göre kontrol edilebilir. Daha fazla ayrıntı için ürün montaj talimatlarına bakın.
Talep bazlı veya manuel kontrol
Çıkış sinyali doğrudan bir EC fanını veya bir AC fan hız kontrol cihazını kontrol edebilir. Ayrıca bir damper aktüatörünü de kontrol edebilir. Dolayısıyla, bu cihaz hem manuel hem de isteğe bağlı fan hızı kontrolü için kullanılabilir. Manuel kontrolü tercih ederseniz, klavye arayüzünü kullanabilirsiniz. Daha gelişmiş otomatik veya isteğe bağlı seçenek için kontrol, çıkışı havalandırmayı kontrol eden bağlı bir sensörün okumalarına dayanır.
Modbus RTU iletişimi
Kontrolör Modbus RTU iletişimine sahiptir. Standart olarak, üzerinde Modbus RTU bulunan Sentera cihazları ücretsiz 3SModbus yazılımı kullanılarak kurulabilir.
Modbus RTU tutma kayıtları, klavye arayüzü üzerinden seçilen işlevleri çoğaltır. Bu işlevselliği kullanmayı seçerseniz, bilgisayarınızı kullanarak RDCV tarafından sunulan tüm özelliklere erişebilirsiniz.
Gömme veya yüzey montajı
Kontrolörün kutusu hem yüzeye hem de gömme montaja izin verir. Duvara gömülü olduğunda, kir ve toz girişine karşı koruması IP44'tür. Yüzeye montaj için koruma derecesi IP54'tür. RDCV her türlü duvarın üzerine ve içine monte edilebilir (masif, alçıpan veya ahşap paneller). Gömme montajı tercih ederseniz, montaj delikleri gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel şekilde uyar.
