Ürün veri sayfası
Kanal CO2 kontrolörü | 24 V DC
Ürün açıklaması
Bu CO2 sensörü kontrolörü, hava kanallarında sıcaklık, bağıl nem ve CO2 (karbondioksit) ölçümü yapar.
Besleme gerilimi 24 V DC'dir. Sensör algoritması, ölçülen değerlere göre tek analog çıkışı kontrol eder. Bu tek çıkış bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü doğrudan kontrol edebilir.
Çıkış tipi varsayılan olarak 0-10V'tur ancak başka bir çıkış formatı da seçilebilir. Modbus RTU tüm ölçümlere ve çıkış değerine erişim sağlar ve tüm ayarları değiştirmek için kullanılabilir. CO2 sensör elemanı gerektiğinde değiştirilebilir ve kendi kendini kalibre eder.
Ek özellikler ve açıklama
Hava kanalları için optimize edilmiştir

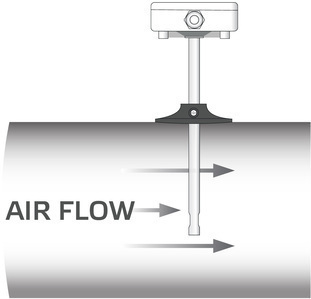

Binaların içinde karbondioksit (CO2) düzeyinin ölçülmesi iç hava kalitesi, konfor ve enerji verimliliğinin sağlanmasında önemlidir. Yüksek CO2 düzeyi yetersiz havalandırmaya işaret edebilir ve bu da sağlık sorunlarına, genel rahatsızlığa ve zihinsel performansın düşmesine neden olur. İnsanlar soluduklarında CO2 / karbondioksit yayarlar. Sonuç olarak, CO2 konsantrasyonu bir alanın doluluk ve aktivite seviyesinin iyi bir göstergesidir. CO2 sensörleri, birçok uygulamada havalandırma gereksinimleri için bir gösterge olarak kullanılır. Hava kanallarında, bu HVAC vericisi sıcaklığı, bağıl nemi ve CO2'yi ölçer. Çiylenme noktası sıcaklık ve nem kullanılarak hesaplanır. Bu sensör, hava kanalının düz bir bölümüne monte edildiğinde en iyi şekilde çalışır. Filtrelerin, fanların, soğutma bobinlerinin ve diğer türbülanslı hava kaynaklarının yakınına takmaktan kaçının. Sensörü hava akımı yönüne göre doğru şekilde yerleştirin. Daha fazla bilgi için lütfen montaj talimatlarına bakın.
Talep bazlı EC fan kontrolü
Sensör algoritması bir çıkışı kontrol eder. Bu çıkış doğrudan bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü kontrol edebilir. Çıkış değeri ölçülen sıcaklık, bağıl nem ve CO2 seviyesine göre orantılı olarak değişir. Örneğin sıcaklık, bağıl nem veya CO2 seviyesi maksimum limitlerine yaklaştıkça fan hızı artacak veya damper açılacaktır. CO2 seviyesini ölçmek için NDIR veya Non-dispersive Infrared teknolojisi kullanılır. Bu teknoloji, düşük bir kullanım ömrü maliyeti ve hassas ve istikrarlı bir uzun vadeli çalışma sunar.
Kullanımı kolay
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özgüdür. Bu parametreler kurulum sırasında yine de doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Bununla birlikte, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; % 0-100 PWM; Modbus RTU.
4 telli bağlantı
Besleme gerilimi 24 V DC'dir. Güç kaynağının (V-) ve çıkışının (GND) topraklama terminalleri dahili olarak bağlı değildir. Bu da, bu sensörü bağlamak için 4 telli bir kablonun gerekli olduğu anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devreye, aşırı yüklenmeye ve aşırı gerilime karşı koruma sağlar. 24 VDC besleme gerilimi, kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Sensör kaymasını telafi etmek için kendi kendini kalibre etme
ABC mantığı kendi kendine kalibrasyon algoritması varsayılan olarak etkindir. Bu algoritma, boş dönemlerde yaygın olduğu gibi, CO2 konsantrasyonlarının 7 günlük bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır. Sensör, 400 ppm 10 ppm CO2 ortam referans hava seviyelerine maruz kaldığında 25 saatlik sürekli çalışmadan sonra operasyonel doğruluğa ulaşacaktır.
Hava kanalları
Kutu, hava kanallarındaki CO2 ölçümleri için özel olarak tasarlanmıştır. Toz ve nem koruması için IP54 derecesine sahiptir. Sensör elemanı, kanal sensörü probuna yerleştirilmiştir. Bu prob, hava akışının sensör elemanı ile doğrudan temas edebileceği bir açıklığa sahiptir. Sensör probunun kendisi bir IP20 derecesine sahiptir.
Talep bazlı EC fan kontrolü
Sensör algoritması bir çıkışı kontrol eder. Bu çıkış doğrudan bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü kontrol edebilir. Çıkış değeri ölçülen sıcaklık, bağıl nem ve CO2 seviyesine göre orantılı olarak değişir. Örneğin sıcaklık, bağıl nem veya CO2 seviyesi maksimum limitlerine yaklaştıkça fan hızı artacak veya damper açılacaktır. CO2 seviyesini ölçmek için NDIR veya Non-dispersive Infrared teknolojisi kullanılır. Bu teknoloji, düşük bir kullanım ömrü maliyeti ve hassas ve istikrarlı bir uzun vadeli çalışma sunar.
Kullanımı kolay
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özgüdür. Bu parametreler kurulum sırasında yine de doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Bununla birlikte, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; % 0-100 PWM; Modbus RTU.
4 telli bağlantı
Besleme gerilimi 24 V DC'dir. Güç kaynağının (V-) ve çıkışının (GND) topraklama terminalleri dahili olarak bağlı değildir. Bu da, bu sensörü bağlamak için 4 telli bir kablonun gerekli olduğu anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devreye, aşırı yüklenmeye ve aşırı gerilime karşı koruma sağlar. 24 VDC besleme gerilimi, kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Sensör kaymasını telafi etmek için kendi kendini kalibre etme
ABC mantığı kendi kendine kalibrasyon algoritması varsayılan olarak etkindir. Bu algoritma, boş dönemlerde yaygın olduğu gibi, CO2 konsantrasyonlarının 7 günlük bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır. Sensör, 400 ppm 10 ppm CO2 ortam referans hava seviyelerine maruz kaldığında 25 saatlik sürekli çalışmadan sonra operasyonel doğruluğa ulaşacaktır.
Hava kanalları
Kutu, hava kanallarındaki CO2 ölçümleri için özel olarak tasarlanmıştır. Toz ve nem koruması için IP54 derecesine sahiptir. Sensör elemanı, kanal sensörü probuna yerleştirilmiştir. Bu prob, hava akışının sensör elemanı ile doğrudan temas edebileceği bir açıklığa sahiptir. Sensör probunun kendisi bir IP20 derecesine sahiptir.
