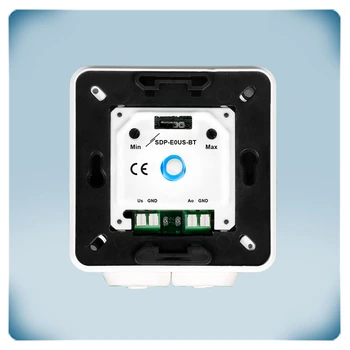

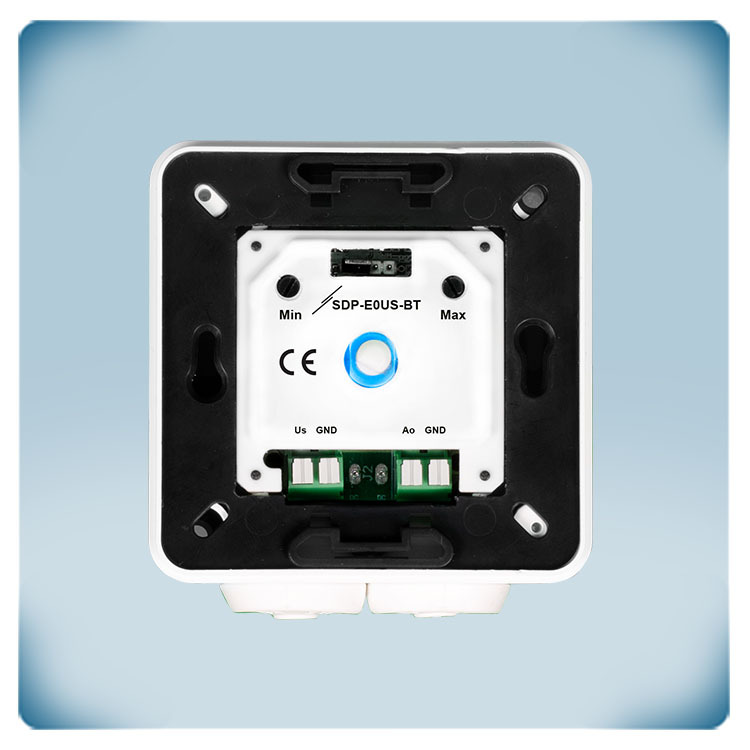

HVAC Potansiyometresi | 5-24 VDC besleme

Ürün kodu SDP-E0US-BT
GTIN 0.540.100.301.854.5
Intrastat numarası 84.14.80.80
Kategori Potansiyometreler - düşük besleme gerilimli
Mevcut stok 4 U.
Fabrika teslim süresi 5 Hafta(lar)

Ürün açıklaması

Sizlere SDP-E0US-BT’yi sunmaktan mutluluk duyuyoruz; havalandırma sistemlerinde hassas kontrol için çözümünüz. Gelişmiş özelliklerle tasarlanan bu potansiyometre, EC fanları, damper aktüatörleri, AC fan hız kontrol cihazları veya frekans invertörleri üzerinde kontrol sağlar. 5 ila 24 VDC besleme gerilim aralığıyla, farklı durumlara sorunsuz bir şekilde uyum sağlar.

Sürekli değişken bir çıkış sinyali ile kontrolü elinizde tutun, döner düğme aracılığıyla manuel olarak ayarlayın. SDP-E0US-BT, bir KAPALI konumuna sahip değildir. Sisteminizi yanlışlıkla kapatma endişesi taşımanıza gerek yoktur. İki hassas düzenleyici aracılığıyla, ayarlanabilir yüksek ve düşük seviyeleri, besleme geriliminin % 0 ile %100'ü aralığında ince bir şekilde ayarlayın. Bu benzersiz özellik, kontrol çıkışını tersine çevirmenizi sağlar, bu size minimumdan maksimuma veya tam tersine esneklik sunar.

Dayanıklılık için tasarlanan SDP-E0US-BT, sıçramaya dayanıklı bir kutuya sahiptir ve gömme montaj (IP44) veya yüzey montajı (IP54) için uygundur. Bu çok yönlülük, farklı ortamlarda güvenilir performans sağlar ve havalandırma kontrol ihtiyaçlarında kafanızın rahat olmasını sağlar. Verimlilik, hassasiyet veya uyumluluk arıyorsanız, SDP-E0US-BT, havalandırma sistemlerini kontrol etmek en iyi tercihiniz. İşlevselliği ve dayanıklılığı mükemmel bir şekilde bir araya getiren bir cihazla kontrol deneyiminizi daha da iyileştirin.

Ek özellikler ve açıklama

HVAC Potansiyometresi
Bu HVAC potansiyometresi, analog bir çıkış veya kontrol sinyali üreterek EC fan veya fan hız kontrol cihazı gibi diğer cihazları kontrol etmek için kullanılır. Kontrol sinyali (potansiyometre çıkışı), döner düğmenin konumuna göre artar veya azalır. Bu kontrol sinyali doğrudan EC fanları veya damper aktüatörlerini kontrol edebilir. Ayrıca AC fan hız kontrol cihazlarını (örneğin Sentera’nın EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir.
Örneğin, bu potansiyometre oturma odasına monte edilebilirken fan hız kontrol cihazı teknik bir oda veya elektrik dolabında bulunabilir.

Ayarlanabilir minimum ve maksimum seviye
Bazı uygulamalarda kontrol sinyalinin düşük ve yüksek limitlerinın ayarlanması istenir. Kimi zamanlarda ise EC motorları veya damper aktüatörleri çok düşük kontrol sinyallerini işleyemez. Kontrol sinyalinin düşük limiti, dahili bir minimum ayarlama trimmerı aracılığıyla ayarlanabilir. Bazen bir fan gereğinden daha büyük olabilir. Bu durumda, kontrol sinyalinin yüksek limiti maksimum ayarlama düzenleyicisi aracılığıyla azaltılabilir. Bu da maksimum fan hızını sınırlar.

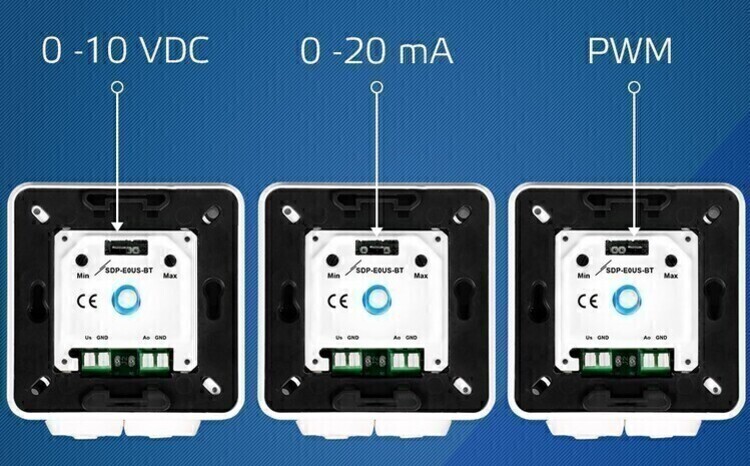

Çıkış modu seçimi için atlayıcı
Çıkış modu, başlık pimlerine yerleştirilen bir atlayıcı kullanılarak manuel olarak seçilir. Eğer pimler 1 ve 2'ye takılırsa, çıkış modu gerilimdir; eğer pimler 2 ve 3'e takılırsa, çıkış modu akımdır; eğer pimler 3 ve 4'e takılırsa, çıkış modu PWM’dir.

Kontrol sinyalinin sınırları nelerdir?
Yüksek ve düşük seviyeler iki ayar düğmesi aracılığıyla ayarlanabilir. Minimum ve maksimum çıkış seviyesi, besleme geriliminin % 0-100'ü aralığında ayarlanabilir. Besleme gerilimi 5 ila 24 VDC aralığında olmalıdır. Bu da, kontrol çıkışını tersine çevirmeyi mümkün kılar. Minimum çıkış seviyesi, maksimum çıkış seviyesinden daha düşük ayarlanırsa, potansiyometre minimumdan maksimuma çalışır. Bu, varsayılan fabrika ayarıdır. Minimum çıkış seviyesi, maksimum çıkış seviyesinden daha yüksek ayarlanırsa, potansiyometre maksimumdan minimuma çalışır. Örneğin, minimum ayarınız besleme geriliminin (Us) % 20’si ve maksimum ayarınız besleme geriliminin % 80’i ise, minimumdan maksimuma kadar kontrol edersiniz. Bu durumda, besleme geriliminin % 20-80'i aralığında kontrol edersiniz. Ancak minimum ayar % 80 Us ve maksimum ayar % 40 ise, maksimumdan minimuma doğru kontrol edersiniz. Ayar düğmeleri tarafından belirlenen değerler arasında her zaman % 20 minimum kontrol aralığı vardır.

KAPALI (OFF) konumu yok
Bazı durumlarda, her türlü durumda asgari bir hava akışı bulunması teknik olarak ya da yasal olarak gereklidir. Bu potansiyometre bir KAPALI (OFF) konumuna sahip olmadığı için, kontrol sinyali hiçbir zaman 0 V'a ulaşmaz. Döner düğme minimum konumunda (saat yönünün tersine çevrilmiş) olduğunda bile, kontrol sinyali minimum değerindedir. Bu düşük seviye entegre düzenleyici yoluyla ayarlanabilir.
