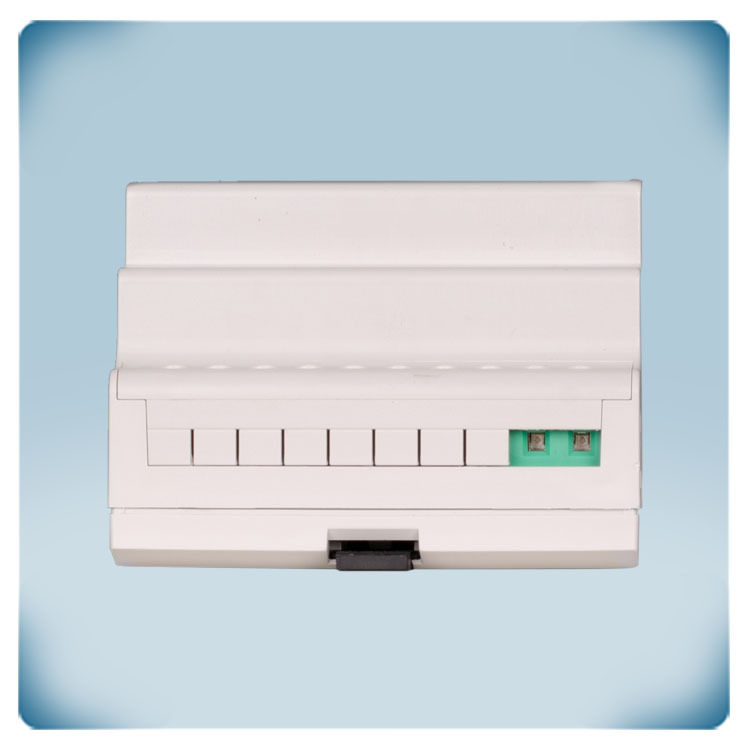

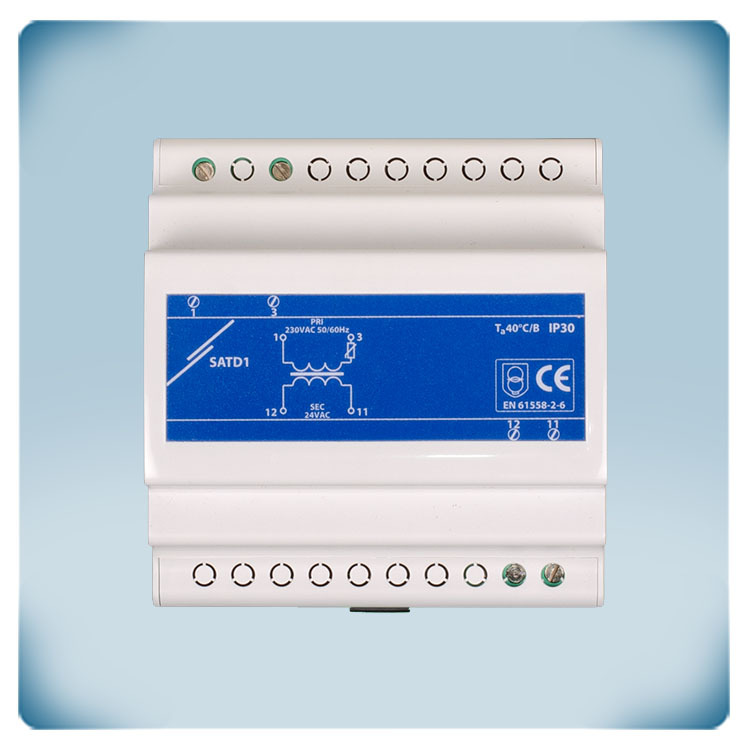

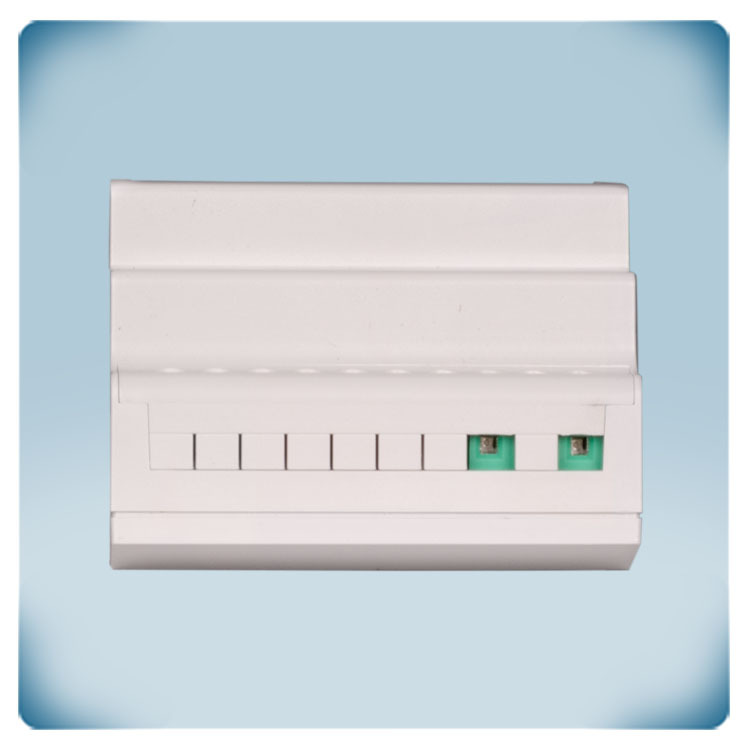

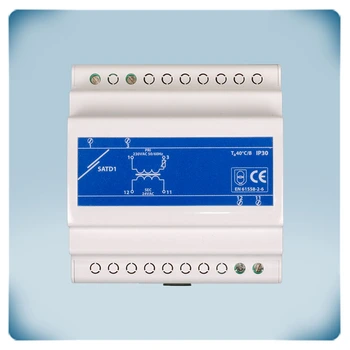

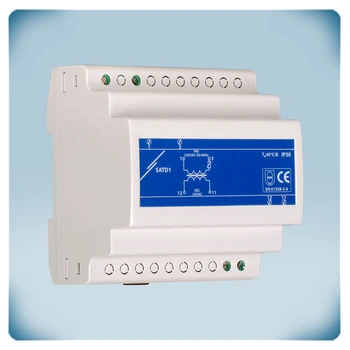

Galvanik izolasyonlu transformatör 230 VAC | 12 VAC | 63 VA

Ürün kodu SATD1-12-63
GTIN 0.540.100.301.295.6
Intrastat numarası 85.04.31.80
Kategori Güvenlik transformatörleri - 12 VAC veya 24 VAC
Mevcut stok 0 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Galvanik izolasyonlu transformatör, iki veya daha fazla elektrik devresi arasında elektriksel izolasyon sağlayan bir cihazdır.
Galvanik olarak izole edilmiş transformatörler, birincil ve ikincil taraflar arasında tam ayrımı garanti eden ekstra bir yalıtım katmanına sahiptir.
Bu izolasyon, elektriksel gürültü veya voltaj yükselmelerinin aktarılmasını önleyerek bağlı ekipman için yüksek düzeyde güvenlik ve koruma sağlar.

Bu tek fazlı güvenlik transformatörü, 230 VAC / 47-63 Hz birincil (giriş) voltajı ile 12 VAC ikincil (çıkış) voltajı arasında güvenli elektrik yalıtımı sağlar.
Birincil sargıda yerleşik bir PTC ile aşırı yük ve kısa devrelere karşı korunur. Transformatörün görünür güç kapasitesi 63 VA'dır (volt-amper).

Galvanik izolasyonlu transformatörlerin çeşitli endüstrilerde çok sayıda uygulaması vardır.
Tıbbi ekipmanlar, endüstriyel kontrol sistemleri, yenilenebilir enerji sistemleri ve ses ekipmanlarının kullanımı, başlıca uygulama alanlarından birkaçıdır.

Kutusu, standart bir DIN rayı üzerindeki bir elektrik kabinine monte edilebilir. Transformatör, neme ve toza karşı IP30 koruması sağlar.

Ek özellikler ve açıklama


SATD1 Serisi
SATD1 serisi, T35 DIN rayı montajı için tasarlanmış kompakt tek fazlı güvenlik izolasyon transformatörlerinin özel bir serisidir. Bir elektrik devresindeki giriş ve çıkış arasında güvenli elektrik izolasyonu sağlarlar. Bu izolasyon, özellikle kullanıcıları elektrik çarpmasından korumanın gerekli olduğu uygulamalarda güvenliği sağlamak için çok önemlidir. Transformatörler, Güvenlik ekstra düşük voltaj (SELV) ve Koruyucu ekstra düşük voltaj (PELV) devreleri oluşturmak için uygundur.
SATD1 serisi, belirli güvenlik özelliklerine sahip kompakt, DIN rayına monte edilen güvenlik izolasyon transformatörlerinin gerekli olduğu uygulamalar için çok uygundur. Bağlı cihazlara 12 VAC ± % 5 veya 24 VAC ± % 5 çıkış voltajı sağlayan 230 VAC şebekeye bağlı transformatör tabanlı güç kaynağı modülleri amacına hizmet ederler.

SELV ve PELV
Güvenlik ekstra düşük voltajı (SELV), normal ve tek hata koşulları altında güvenli kabul edilen bir voltaj seviyesini ifade eder. Bu da, devrede bir arıza meydana gelse bile gerilimin güvenli aralıkta kalacağı anlamına gelir. SELV için spesifik voltaj eşiği bölgeye ve standarda göre değişebilir, ancak genellikle 30 V veya daha düşük olarak ayarlanır.
Koruyucu ekstra düşük voltaj (PELV), elektrik devreleri için bir başka güvenlik tanımıdır. SELV gibi, PELV devreleri de doğrudan temas için güvenli olan bir voltaj seviyesinde çalışır. Ancak PELV, belirli koşullar altında SELV'den biraz daha yüksek bir voltaj seviyesine izin verir. Önemli olan, voltajın elektrik çarpması riski oluşturacak bir seviyeyi aşmamasıdır.

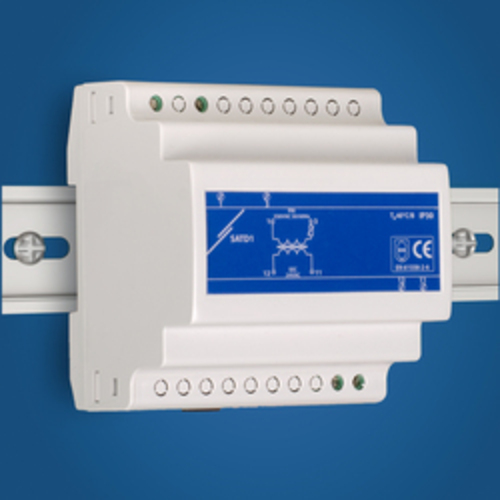

SATD guc kaynagi
Bu güvenlik standartlarına uyum, elektrik çarpmasını önlemeye yardımcı olur ve elektrik tesisatlarıyla etkileşime giren bireylerin güvenliğini sağlar.

Galvanik izolasyon
Primer ve sekonder sargılar galvanik olarak izole edilmiştir. Bu da, sekonder voltajın ve güç verilen cihazın şebekeden izole edildiği anlamına gelir. Bu, elektriksel gürültüyü bastırır ve elektrik çarpmalarına karşı korur.

Kısa devre ve aşırı yük koruması
SATD1 serisi kısa devre ve aşırı yük korumalıdır. Bu koruma, primer sargıdaki dahili bir Pozitif Sıcaklık Katsayısı (PTC) cihazı aracılığıyla gerçekleştirilir. PTC cihazları sıcaklık değişimlerine tepki veren termistörlerdir ve aşırı akım ve potansiyel hasara karşı bir koruma sağlar. Bir PTC cihazının özelliklerinden biri, aşırı büyük bir akım akışı durumunda kendiliğinden ısı üretmesi ve yüksek dirençli hale gelmesidir. Bir motor aşırı yüklendiğinde veya bir motorun dönüşü durdurulduğunda (kilitlendiğinde), motordan aşırı akım geçer. Bu, bobinde termal aşırı gerilime neden olabilir. Bir PTC cihazı motorları bu tür aşırı akımlardan etkili bir şekilde koruyabilir. Kısa devre veya aşırı yük nedeniyle aşırı ısınma durumunda, entegre PTC probu kendini devre dışı bırakır.

Reçine kapsüllü transformatör
Özel bir emprenye kaplama, transformatörden gelen elektriksel gürültüyü azaltır.

DIN rayına monte edilen kutu
SATD1 serisi, endüstriyel ve kontrol paneli uygulamalarında çok yaygın olan DIN rayı montajı için tasarlanmıştır. DIN rayı montajı kurulumu basitleştirir ve elektrik bileşenlerinin kabinlerde verimli bir şekilde düzenlenmesine olanak tanır.
Kendi fabrikamızda üretilen ünitenin kutusu IP30 koruma derecesi sağlayacak şekilde tasarlanmıştır.
Kutuyu monte etmek için ünitenin arkasındaki kilitleme klipsine tıklamanız yeterlidir; tek yapmanız gereken budur. Bu, elektrikli bileşenlerin standart bir şekilde düzenlenmesi ve sabitlenmesine yönelik yaygın uygulamalarla uyumludur ve çeşitli ortamlarda güvenilirlik ve bakım kolaylığı sağlar.
