Ürün veri sayfası
Frekans invertörü | 4,3 A | 0,75 kW | IP66
Ürün açıklaması

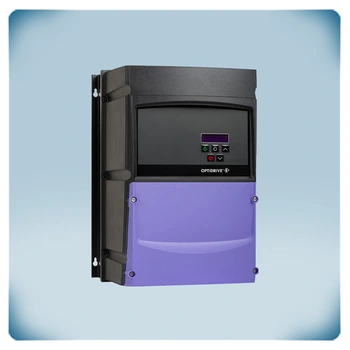

IP66 kutulu değişken hızlı sürücü. HVAC uygulamalarında üç fazlı 230 Volt motorlu fanları veya santrifüj pompaları kontrol eder. Frekans dönüştürücü, üç fazlı 230 Volt motorları kontrol ederken tek fazlı 230 Volt besleme voltajı gerektirir.
Bu sürücü maksimum (birleşik) akımı 4,3 A olan motorları kontrol edebilir. Bu frekans invertörü üç fazlı 230 Volt IE3, IE4, sabit mıknatıslı, fırçasız DC veya senkronize direnç motorları kontrol edebilir.
Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Dijital bir girişi etkinleştirerek önceden tanımlanmış bir motor hızı seçmek mümkündür. Diğer bir seçenek de motor hızını tanımlamak için 0-10 Volt sinyal kullanmaktır. Tüm bunların konfigürasyonu 14 temel parametre ve uygulama makro fonksiyonları ile basitleştirilmiştir.
Kutusu toz geçirmez ve yıkamaya hazırdır. Kir ve su girişine karşı IP66 koruma sağlar. Soğutucu korozyona dayanıklıdır. Entegre EMC filtresi Sınıf C1'dir.
Üretici kodu: ODE-3-120043-1F1A
Ek özellikler ve açıklama
Kullanıcı dostu değişken hız kontrolü
Değişken fan hızı kontrolörü sadece motor voltajını düzenler. Bir frekans invertörü, motor voltajına ek olarak motor frekansını da kontrol eder. Bir yandan, optimum motor kontrolü ve daha enerji verimli çalışma avantajı vardır. Öte yandan, daha yüksek maliyet ve devreye almadan önce bazı gerekli parametreleri ayarlama ihtiyacı vardır. Motor voltajı ve motor frekansının kontrol edilebilmesi, ek kontrol seçenekleri ve dolayısıyla ek parametreler sağlar. Cihazı mümkün olduğunca kullanıcı dostu hale getirmek için uygulama makro fonksiyonları oluşturulmuştur. Ana ayarlar 14 temel parametre olarak gruplandırılmıştır; bunlar kutudaki yardım kartında bulunabilir.
Dış mekan yüzey montajı için IP66 kutu
Duvara montaj kutusu, elektronik bölümleri zorlu ortamlarda ve dış mekan uygulamalarında korumak için tasarlanmıştır. Su, kir ve kirletici maddelerin girişine karşı IP66 koruması sunar. Bu, yıkama uygulamalarında bile bu frekans invertörünün doğrudan kurulum üzerine monte edilmesini mümkün kılar. Bir elektrik kabini ihtiyacını ortadan kaldırır. Cihazın kara ve doğrudan güneş ışığına karşı korunması tavsiye edilir.
Kullanımı kolay
Bu uygulama makrolarından biri seçildiğinde, en önemli ayarlar otomatik olarak önceden yapılandırılır. Farklı girişler için işlevselliği tanımlamak sizi kurtarır. Bu işlevler uygulama makrolarında önceden tanımlanmıştır. Yüksek başlatma torkunun gerekli olmadığı yerlerde ideal enerji tasarrufu çözümü sunarlar. Tipik uygulamalar AC fanlar, üfleyiciler, santrifüj pompalar, duman aspiratörleri ve hava akış kontrolörleridir.
Varsayılan olarak, motoru başlatmak için giriş 1 kullanılır. Fan hızını ayarlamak için 5, 6 ve 7 numaralı terminallere isteğe bağlı 10K potansiyometre bağlanabilir.
Giriş 3 etkinleştirildiğinde, motor parametre 20'de önceden tanımlanan hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlı olmadığında), motor hızı harici potansiyometre (veya analog kontrol sinyali) aracılığıyla ayarlanabilir.
Sinyal genişliği modülasyonu
Frekans invertörleri, motor voltajını ve motor frekansını sinyal genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC voltajını DC voltajına dönüştürür. Bir frekans invertörü, mevcut enerji için bir tampon tankı olarak görülebilecek bir DC baraya sahiptir. Bu tampon depo hem besleme gerilimi (doğrultucu aracılığıyla) hem de frenleme sırasında motordan geri akan rejeneratif enerji tarafından doldurulur. Bu DC gerilimi IGBT'ler tarafından bir tür alternatif gerilime dönüştürülür. IGBT'ler veya Yalıtımlı Kapı Bipolar Transistörler, yüksek elektrik akımını yüksek hızda değiştirebilen yalıtımlı bir kapı terminaline sahip bipolar transistörlerdir. IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji tasarruflu çalışma sağlar.
Bu frekans invertörü tek fazlı 230 V güç kaynağı gerektirir. Standart 3 fazlı 230 V IE2, IE3 ve IE4 endüksiyon motorlarını kontrol eder. Bunun yanı sıra, Sabit Mıknatıslı motorları, Fırçasız DC Motorları ve Senkronize Direnç Motorları da kontrol edebilir.
Standart dahili C1 sınıfı EMC filtre
Yüksek frekanslı anahtarlamalı IGBT'lerin bir dezavantajı, elektrik şebekesini daha yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi bulunmaktadır. Bu filtre, kirliliği engeller ve çevrede kurulu diğer elektronik cihazlarla etkileşimi azaltır. Ancak EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gereklidir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
