Ürün veri sayfası

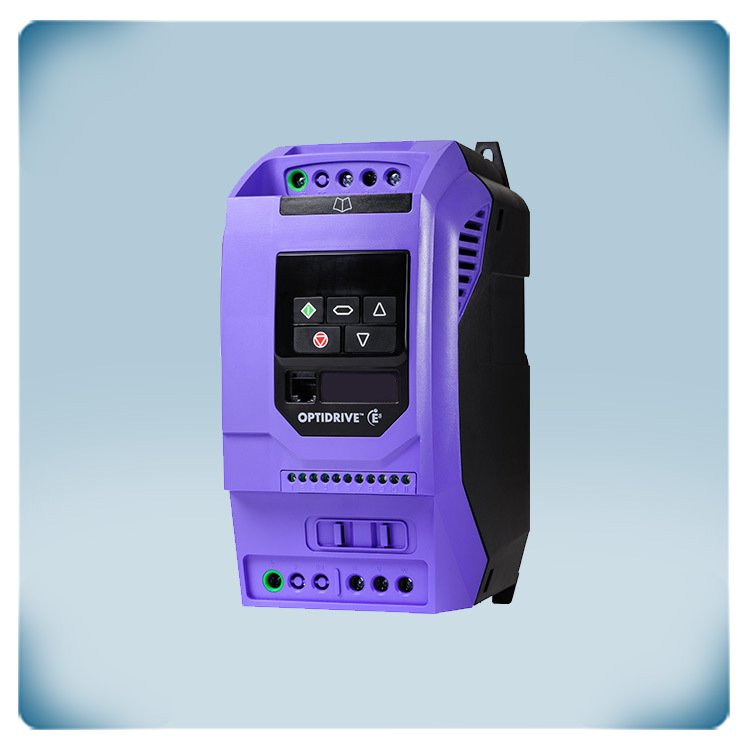

Frekans invertörü | 4,3 A | 0,75 kW | IP20
Ürün açıklaması
HVAC uygulamalarında üç fazlı 230 Volt motorlu fanları veya santrifüj pompaları kontrol etmek için kullanımı kolay değişken hızlı sürücü (VSD). VSD, üç fazlı 230 Volt motorları kontrol ederken tek fazlı 230 Volt besleme gerilimine ihtiyaç duyar.
Bu sürücü maksimum 4,3 A (birleşik) akıma sahip motorları kontrol edebilir. Üç fazlı 230 Volt IE3, IE4, sabit mıknatıslı, fırçasız DC veya senkronize direnç motorlarını kontrol etmek için tasarlanmıştır.
Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Dijital bir girişi etkinleştirerek önceden tanımlanmış bir motor hızı seçmek mümkündür. Diğer bir seçenek de motor hızını tanımlamak için 0-10 Volt sinyal kullanmaktır. Tüm bunların konfigürasyonu 14 temel parametre ve uygulama makro fonksiyonları ile basitleştirilmiştir.
Kutu bir elektrik kabinine DIN rayına monte edilebilir. Toz girişine karşı IP20 koruma sağlar. Entegre EMC filtresi Sınıf C1'dir.
Üretici kodu: ODE-3-120043-1F12
Ek özellikler ve açıklama
Kullanıcı dostu değişken hız kontrolü
Değişken fan hızı kontrolörü sadece motor voltajını düzenler. Bir frekans invertörü, motor voltajına ek olarak motor frekansını da kontrol eder. Bir yandan, optimum motor kontrolü ve daha enerji verimli çalışma avantajı vardır. Öte yandan, daha yüksek maliyet ve devreye almadan önce bazı gerekli parametreleri ayarlama ihtiyacı vardır. Motor voltajı ve motor frekansının kontrol edilebilmesi, ek kontrol seçenekleri ve dolayısıyla ek parametreler sağlar. Cihazı mümkün olduğunca kullanıcı dostu hale getirmek için uygulama makro fonksiyonları oluşturulmuştur. Ana ayarlar 14 temel parametre olarak gruplandırılmıştır, bunlar kutudaki yardım kartında bulunabilir.
DIN rayı veya yüzeye montaj için IP20 kutu
Kutu yüksek kaliteli plastikten üretilmiştir. Tasarım, cihazın bir DIN rayına veya düz bir yüzeye monte edilmesini sağlar. Muhafaza, kir ve nem girişine karşı IP20 koruma derecesi sunar. Bu cihazı bir elektrik kabinine kurmanızı ve ortam sıcaklığının -10 - 40 °C aralığında kalmasını sağlamanızı öneririz.
Kullanımı kolay
Bu uygulama makrolarından biri seçildiğinde, en önemli ayarlar otomatik olarak önceden yapılandırılır. Farklı girişler için işlevselliği tanımlamak sizi kurtarır. Bu işlevler uygulama makrolarında önceden tanımlanmıştır. Yüksek başlatma torkunun gerekli olmadığı yerlerde ideal enerji tasarrufu çözümü sunarlar. Tipik uygulamalar AC fanlar, üfleyiciler, santrifüj pompalar, duman aspiratörleri ve hava akış kontrolörleridir.
Varsayılan olarak, motoru başlatmak için giriş 1 kullanılır. Fan hızını ayarlamak için 5, 6 ve 7 numaralı terminallere isteğe bağlı 10K potansiyometre bağlanabilir.
Giriş 3 etkinleştirildiğinde, motor parametre 20'de önceden tanımlanan hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlı olmadığında), motor hızı harici potansiyometre (veya analog kontrol sinyali) aracılığıyla ayarlanabilir.
Sinyal genişliği modülasyonu
Frekans invertörleri, motor voltajını ve motor frekansını sinyal genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC voltajını DC voltajına dönüştürür. Bir frekans invertörü, mevcut enerji için bir tampon tank olarak görülebilecek bir DC baraya sahiptir. Bu tampon depo hem besleme gerilimi (doğrultucu aracılığıyla) hem de frenleme sırasında motordan geri akan rejeneratif enerji tarafından doldurulur. Bu DC gerilimi IGBT'ler tarafından bir tür alternatif gerilime dönüştürülür. IGBT'ler veya Yalıtımlı Kapı Bipolar Transistörler, yüksek elektrik akımını yüksek hızda değiştirebilen yalıtımlı bir kapı terminaline sahip bipolar transistörlerdir. IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji tasarruflu çalışma sağlar.
Bu frekans invertörü tek fazlı 230 V güç kaynağı gerektirir. Standart 3 fazlı 230 V IE2, IE3 ve IE4 endüksiyon motorlarını kontrol eder. Bunun yanı sıra, Sabit Mıknatıslı motorları, Fırçasız DC Motorları ve Senkronize Direnç Motorlarını da kontrol edebilir.
Standart dahili C1 sınıfı EMC filtre
Yüksek frekanslı anahtarlamalı IGBT'lerin bir dezavantajı, elektrik şebekesini daha yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi bulunmaktadır. Bu da, kirliliği engeller ve çevrede kurulu diğer elektronik cihazlarla etkileşimi azaltır. Ancak EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gereklidir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
