Ürün veri sayfası

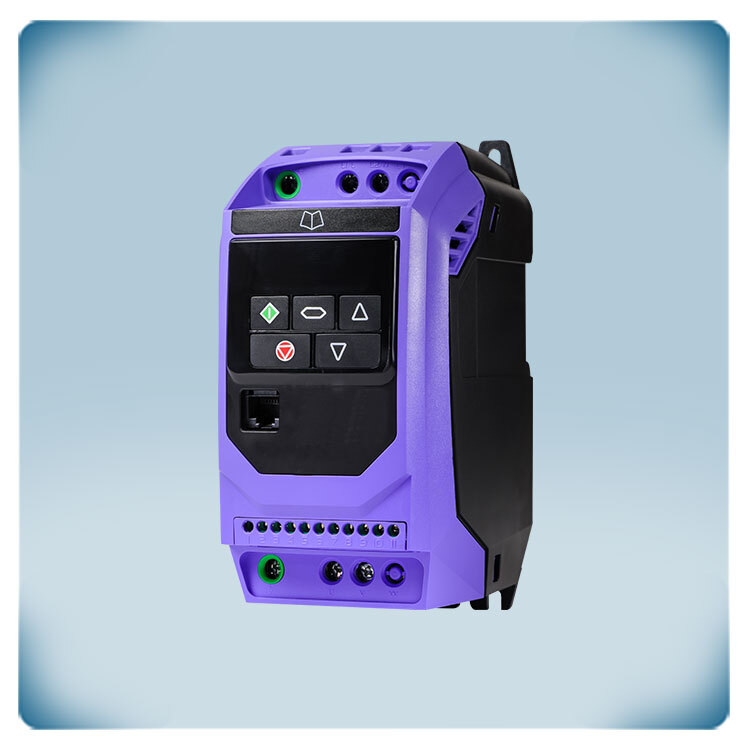

Frekans invertörü | 400 V | 1,2 A | 0,37 kW | IP20
Ürün açıklaması
Üç fazlı 400 Volt motorları kontrol etmek için değişken hız sürücüsü. Bu VSD'nin kullanımı basittir. Çoğu uygulamada varsayılan ayarları değiştirmek gerekli değildir. Bu nedenle bu değişken hız sürücüsü, HVAC uygulamalarında fanları ve pompaları kontrol etmek için idealdir. Gerekli besleme gerilimi üç fazlı 400 Volt’tur.
IE3 veya IE4 indüksiyon motorları, kalıcı mıknatıs motorları, fırçasız DC veya senkron direnç motorları gibi çeşitli üç fazlı 400 Volt motorlar kontrol edilebilir. Bu sürücü ile (birleşik) maksimum 1.2 A akıma sahip bir veya birden fazla motor kontrol edilebilir. Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Yapılandırma, 14 temel parametre ve uygulama makro fonksiyonlarıyla basitleştirilmiştir.
Koruma kabini DIN rayına monte edilebilir. Toz girişine karşı IP20 koruma sağlar. Entegre EMC filtresi Sınıf C1’dir.
Üretici kodu: ODE-3-140012-3F12
Ek özellikler ve açıklama
HVAC uygulamaları için 3 fazlı 400 Volt frekans konvertörü:
Üç fazlı 400 volt, daha yüksek güç kapasitesine sahip olduğundan, HVAC sistemlerinde daha büyük fanlar ve pompalar gibi daha fazla uygulama için kullanılabilir. Tek fazlı bir versiyona kıyasla, üç fazlı bir frekans invertörü ile üç fazlı motor kombinasyonu genellikle daha etkili ve kullanışlıdır. HVAC uygulamaları için frekans konvertörü, fanları veya pompaları yönetmek için idealdir. Ayrıca son derece kullanıcı dostudur. Birçok durumda, frekans konvertörü hemen kurulumdan sonra kullanılabilir ve varsayılan ayarlar korunabilir.
DIN rayı veya düz yüzeye montaj için IP20 kutu:
Kutu, bakımı kolay plastikten yapılmıştır. Tasarım, cihazın bir DIN rayına veya düz bir yüzeye monte edilmesine olanak tanır. Kutu, kir ve nemin içeri girmesine karşı IP20 koruma derecesi sunar. Bu da cihazı bir elektrik dolabına kurmanızı ve ortam sıcaklığını -10 ile 40 °C aralığında tutmanızı öneririz.
Kolay kullanım
Bu uygulama makrolarından birini seçerek, en önemli ayarlar otomatik olarak önceden yapılandırılır. Farklı girişler için işlevselliği tanımlamanızı gerektirmez. Bu işlevler, uygulama makrolarında önceden tanımlanmıştır. Bu varsayılan ayarlar birçok uygulama için yeterlidir. Tipik uygulamalar arasında AC fanlar, üfleyiciler, santrifüj pompalar, duman emiciler ve hava akış kontrol cihazları bulunur. Varsayılan olarak, motoru başlatmak için giriş 1 kullanılır. İsteğe bağlı olarak, fan hızını ayarlamak için terminaller 5, 6 ve 7’ye 10K potansiyometre bağlanabilir. Giriş 3 etkinleştirildiğinde, motor parametre 20’deki önceden tanımlanmış hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlı değilse), motor hızı harici potansiyometre (veya analog kontrol sinyali) aracılığıyla ayarlanabilir.
Sinyal genişliği modülasyonu
Frekans konvertörleri, motor gerilimini ve motor frekansını sinyal genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC gerilimini DC gerilime dönüştürür. Bir frekans konvertörü, mevcut enerji için bir tampon tankı olarak görülebilecek bir DC hattına sahiptir. Bu tampon tankı, besleme gerilimi (doğrultucu aracılığıyla) ve frenleme sırasında geri akış yapan motordan gelen yenilenebilir enerji tarafından doldurulur. Bu DC gerilimi, IGBT’ler aracılığıyla bir tür alternatif gerilime dönüştürülür. IGBT’ler veya Yalıtkan Kapılı Bipolar Transistörler, yüksek hızda yüksek elektrik akımını anahtarlama yeteneğine sahip yalıtkan kapılı bipolar transistörlerdir. IGBT’lerin akıllı kontrolü sayesinde hem motor gerilimi hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji verimli çalışmayı sağlar. Bu frekans konvertörü, tek fazlı 230 V güç kaynağı gerektirir. Standart 3 fazlı 230 V IE2, IE3 ve IE4 indüksiyon motorlarını kontrol eder. Üstelik, Permanent Magnet motorları, Fırçasız DC Motorları ve Senkronize Direnç Motorlarını da kontrol edebilir.
Standart dahili C1 sınıfı EMC filtre
Yüksek frekanslı anahtarlama IGBT'lerinin bir dezavantajı, elektrik şebekesini daha yüksek harmonik giriş sinyalleri (EMC kirliliği) üreterek kirletmeleridir. Bu ağ kirliliğini en aza indirmek için standart olarak bir C1 sınıfı MC filtre yerleştirilmiştir. Bu filtre, kirliliği engeller ve çevreye monte edilen diğer elektronik cihazlarla parazitleri azaltır. Bununla birlikte, EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gerekir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
