Ürün veri sayfası
Frekans invertörü 230 V | kontrol anahtarları | 4,3 A | 0,37kW | IP66
Ürün açıklaması
Tek fazlı motorlar için değişken frekanslı sürücü. Dahili bir potansiyometreye, çalışma durdurma anahtarına ve şebeke kesicisine sahiptir. Maksimum motor akımı 4,3 A'dır. Sürücüyü bağlayın, dahili potansiyometreyi çevirin ve motor çalışmaya başlar.
Bu frekans sürücüsü HVAC uygulamalarında fanları veya pompaları kontrol eder. Kutusu toz geçirmez ve yıkamaya hazırdır. Kir ve su girişine karşı IP66 koruması sunar.
Soğutucu korozyona dayanıklıdır. Bu frekans invertörü, tek fazlı kalıcı bölünmüş kapasitör motorlarını veya gölgeli kutuplu endüksiyon motorlarını kontrol edebilir. Besleme gerilimi 230 VAC'dir. Entegre EMC filtresi Sınıf C1'dir. Üretici kodu: ODE-3-120043-1F1B-01
Ek özellikler ve açıklama
Kullanıcı dostu değişken hız kontrolü
Değişken fan hızı kontrolörü sadece motor voltajını düzenler. Bir frekans invertörü, motor voltajına ek olarak motor frekansını da kontrol eder. Bir yandan, optimum motor kontrolü ve daha enerji verimli çalışma avantajı vardır. Öte yandan, daha yüksek maliyet ve devreye almadan önce bazı gerekli parametreleri ayarlama ihtiyacı vardır.
Motor voltajı ve motor frekansının kontrol edilebilmesi, ek kontrol seçenekleri ve dolayısıyla ek parametreler sağlar. Cihazı mümkün olduğunca kullanıcı dostu hale getirmek için uygulama makro fonksiyonları oluşturuldu. Ana ayarlar 14 temel parametre olarak gruplandırılmıştır; bunlar kutudaki yardım kartında bulunabilir.
Tek fazlı motorların kickstart hızlandırması
Bu frekans invertörü, Kalıcı Bölünmüş Kapasitör veya gölge kutuplu tek fazlı endüksiyon motorlarını kontrol eder. Tek fazlı bir besleme gerilimi (110 - 240 VAC) gerektirir ve yüksek başlatma torkunun gerekli olmadığı uygulamalar için tasarlanmıştır. Tipik uygulamalar fanlar, üfleyiciler, santrifüj pompaları (yüzme havuzları), duman aspiratörleri, hava akış kontrolörleri vb.'dir. Bu frekans invertörü, tek fazlı motorların güvenilir akıllı başlatmasını sağlamak için devrim niteliğinde bir motor kontrol stratejisi kullanır. Tek fazlı motorların güvenilir bir şekilde başlatılmasını sağlamak için sürücü, frekansı ve gerilimi istenen çalışma noktasına düşürmeden önce, sabit bir başlatma frekansını korurken başlangıçta motor gerilimini nominal gerilime hızlandırır. Bu hızlandırma yöntemi, kick-start hızlandırma ile karşılaştırılabilir. Tek fazlı motorlar yalnızca bir dönüş yönünde çalıştırılabilir.
Zorlu ortamlar için su geçirmez kutu
Kutu zorlu ortamlarda veya dış mekan uygulamalarında elektronik bileşenleri koruyacak şekilde tasarlanmıştır. Su, kir ve kirleticilerin girişine karşı IP66 koruması sağlar. Bu da bu frekans invertörünü doğrudan tesisatın üzerine kurmaya olanak tanır; yüksek basınçlı yıkama uygulamalarında bile. Bir elektrik kabini ihtiyacını ortadan kaldırır. Cihazı kar ve doğrudan güneş ışığına karşı korumanız önerilir.
Entegre motor kontrolleri

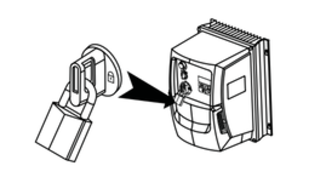

Bu frekans invertörleri motor hızını düzenlemek için bir potansiyometreye sahiptir. Motor devri sonsuz değişebilen bir şekilde ayarlanabilir. Potansiyometrenin altında, motoru başlatmak ve durdurmak için 3 konumlu bir anahtar bulunur. Tek fazlı bir motorda, motor hep aynı yönde döner. Devre kesici anahtar ile şebeke (besleme voltajı) kesilebilir. Bu anahtar kesici asma kilit takılabilen bir OFF (Kapalı) konumuna sahiptir ve böylece, örneğin, bakım sırasında frekans invertörü besleme voltajından kesilmiş olarak kalır.
Sinyal genişliği modülasyonu
Frekans invertörleri, motor voltajını ve motor frekansını sinyal genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC voltajını DC voltajına dönüştürür. Bir frekans invertörü, mevcut enerji için bir tampon tank olarak görülebilecek bir DC baraya sahiptir. Bu tampon depo hem besleme gerilimi (doğrultucu aracılığıyla) hem de frenleme sırasında motordan geri akan rejeneratif enerji tarafından doldurulur. Bu DC gerilimi IGBT'ler tarafından bir tür alternatif gerilime dönüştürülür. IGBT'ler veya Yalıtımlı Kapı Bipolar Transistörler, yüksek elektrik akımını yüksek hızda değiştirebilen yalıtımlı bir kapı terminaline sahip bipolar transistörlerdir.
IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu da optimum motor kontrolü ve enerji tasarruflu çalışma sağlar.
Standart dahili C1 sınıfı EMC filtre
Yüksek frekanslı anahtarlamalı IGBT'lerin bir dezavantajı, elektrik şebekesini daha yüksek harmonik parazit sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu şebeke kirliliğini en aza indirmek için standart olarak C1 sınıfı bir EMC filtresi bulunmaktadır. Bu frekans invertörü ayrıca entegre bir fren sistemi ile donatılmıştır. Bu da, gerektiğinde yavaşlama süresini kısaltmak için bir fren direncinin bağlanmasını mümkün kılar. Sentera HVAC sensörleri analog giriş veya Modbus RTU iletişimi üzerinden bağlanabilir.
