Ürün veri sayfası

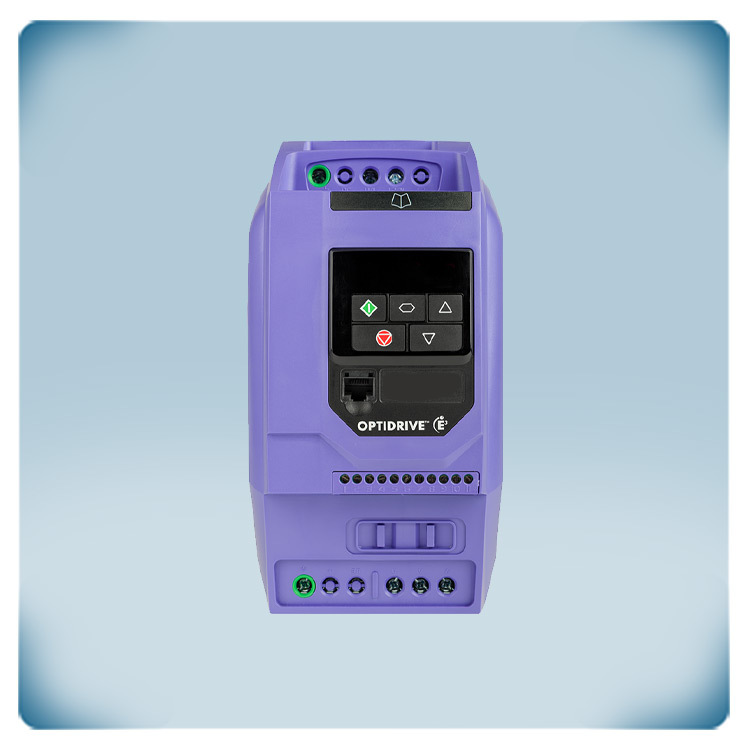

Frekans invertörü | 2,3 A | 0,37 kW | IP20
Ürün açıklaması
HVAC uygulamalarında üç fazlı 230 Volt motorlu fanları veya santrifüj pompaları kontrol etmek için kullanımı kolay frekans sürücüsü. Frekans sürücüsü, üç fazlı 230 Volt motorları kontrol ederken tek fazlı 230 Volt besleme gerilimi gerektirir.
Bu sürücü, maksimum (kombine) akımı 2.3 A olan motorları kontrol edebilir. Bu frekans dönüştürücüsü, üç fazlı 230 Volt IE3, IE4, sabit mıknatıslı, fırçasız DC veya senkron direnç motorlarını kontrol edebilir.
Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Dijital bir girişi etkinleştirerek önceden tanımlanmış bir motor hızı seçmek mümkündür. Diğer bir seçenek ise motor hızını tanımlamak için 0-10 Voltluk bir sinyal kullanmaktır. Tüm bunların yapılandırılması, 14 temel parametre ve uygulama makro işlevleri aracılığıyla basitleştirilmiştir.
Kutu, bir elektrik dolabına DIN rayı monte edilebilir. Toz girişine karşı IP20 koruması sunar. Entegre EMC filtresi C1 Sınıfıdır.
Üretici kodu: ODE-3-120023-1F12
Ek özellikler ve açıklama
Kullanıcı dostu değişken hız kontrolü
Değişken fan hız kontrolörü sadece motor voltajını düzenler. Bir frekans çevirici, motor voltajına ek olarak motor frekansını da kontrol eder. Optimum motor kontrolü ve daha enerji verimli çalışma avantaj sağlar. Öte yandan, devreye almadan önce daha yüksek maliyet ve gerekli bazı parametrelerin ayarlanmasına ihtiyaç duyulmaktadır. Motor voltajı ve motor frekansının kontrol edilebilmesi, ek kontrol seçenekleri ve dolayısıyla ek parametreler sağlar. Cihazı olabildiğince kullanıcı dostu hale getirmek için uygulama makro işlevleri oluşturulmuştur. Ana ayarlar 14 temel parametrede gruplandırılmıştır; bunlar kutudaki yardım kartında bulunabilir.
DIN rayı veya yüzeye montaj için IP20 kutu
Kutu yüksek kaliteli plastikten üretilmiştir. Tasarımı, cihazın bir DIN rayına veya düz bir yüzeye monte edilmesini sağlar. Kutu, kir ve nem girişine karşı IP20 koruma derecesi sunar. Bu cihazı bir elektrik dolabına monte etmenizi ve bulunduğu ortam sıcaklığının -10 - 40 ° C aralığında kalmasını sağlamanızı öneririz.
Kullanımı kolay
Bu uygulama makrolarından birini seçerek, en önemli ayarlar otomatik olarak önceden yapılandırılır. Farklı girişler için işlevselliği tanımlamanızı sağlar. Bu işlevler uygulama makrolarında önceden tanımlanmıştır. Yüksek başlangıç torkunun gerekli olmadığı yerlerde ideal enerji tasarrufu çözümünü sunarlar. Tipik uygulama alanları AC fanlar, üfleyiciler, santrifüj pompalar, duman çıkarıcılar ve hava akış kontrol cihazlarıdır.
Varsayılan olarak, motoru çalıştırmak için giriş 1 kullanılır. Fan hızını ayarlamak için 5, 6 ve 7 numaralı terminallere isteğe bağlı bir 10K potansiyometre bağlanabilir.
Giriş 3 etkinleştirildiğinde, motor parametre 20'de önceden tanımlanmış hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlanmadığında), motor hızı harici potansiyometre (veya analog kontrol sinyali) ile ayarlanabilir.
Sinyal genişliği modülasyonu
Frekans invertörleri, sinyal genişliği modülasyonu adı verilen bir teknoloji ile motor voltajını ve motor frekansını kontrol eder. Bu teknoloji, verilen AC voltajını DC voltajına dönüştürür. Bir frekans çevirici, mevcut enerji için bir tampon tankı olarak görülebilen bir DC veriyoluna sahiptir. Bu tampon tankı hem besleme gerilimi (doğrultucu aracılığıyla) hem de frenleme sırasında geri akan motordan gelen rejeneratif enerji ile doldurulur. Bu DC voltajı, ıgbt'ler tarafından bir tür alternatif voltaja dönüştürülür. Igbt'ler veya Yalıtımlı Kanal Bipolar Transistörleri, yüksek elektrik akımını yüksek hızda değiştirebilen yalıtımlı bir kanal terminaline sahip bipolar transistörlerdir. IGBT'lerin akıllı kontrolü sayesinde hem motor voltajı hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji verimli çalışma sağlar.
Bu frekans çevirici, tek fazlı 230 V güç kaynağı gerektirir. Standart 3 fazlı 230 V IE2, IE3 ve IE4 endüksiyon motorlarını kontrol eder. Bunun üzerine Sabit Mıknatıslı motorları, Fırçasız DC Motorları ve Senkronize Direnç Motorlarını da kontrol edebilir.
Standart dahili C1 sınıfı EMC filtre
Yüksek frekanslı anahtarlama IGBT'lerinin bir dezavantajı, elektrik şebekesini daha yüksek harmonik girişim sinyalleriyle (EMC kirliliği) kirletmeleridir. Bu ağ kirliliğini en aza indirmek için standart olarak bir EMC filtre sınıfı C1 yerleştirilmiştir. Bu da, kirliliği engeller ve çevreye monte edilen diğer elektronik cihazlarla parazitleri azaltır. Bununla birlikte, EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gerekir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
