Montaj talimatı
Fan hız kontrolörü | takvim fonksiyonu | 3,5 A

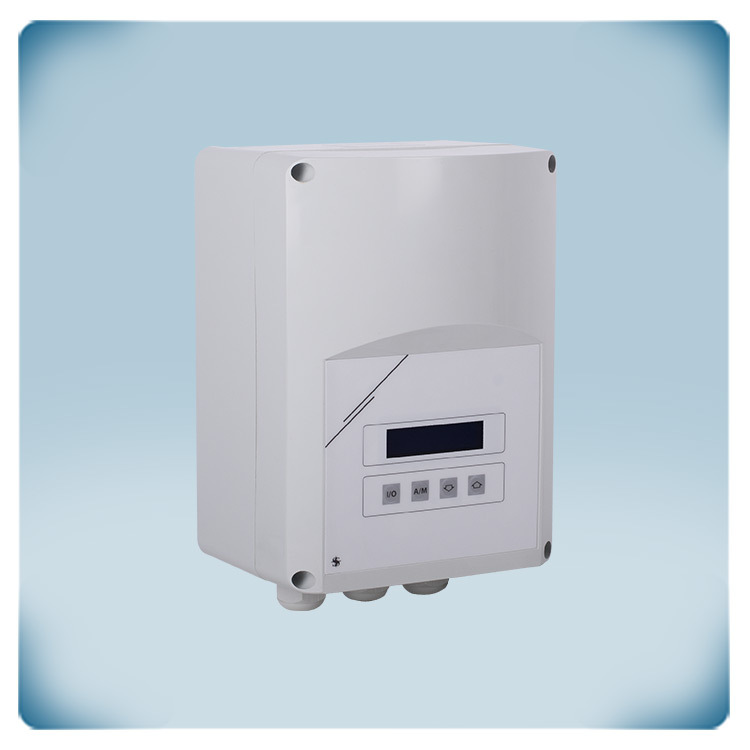

Ürün açıklaması
Bu 5 adımlı fan hız kontrol cihazı dahili bir takvim özelliğine sahiptir. Tek fazlı motorları kontrol eder. (Kombine) maksimum akım 3,5 A'dır. İki optimum motor hızı seçilebilir. Gün/hafta programlı zamanlayıcı ile, ikisi arasında geçiş yapabilirsiniz.
TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır. Bir elektrik kesintisinden sonra motor otomatik olarak yeniden başlatılır. Kutu, iç ortamlarda yüzeye montaja izin verir (IP54).
AC fan hızı, ototransformatör teknolojisi ile motor voltajının düşürülmesiyle düzenlenir. Bu teknoloji, sessiz motor çalışmasını garanti eden mükemmel sinüzoidal şekle sahip bir motor voltajı üretir.
Belgeler
Ek özellikler ve açıklama
Transformatör kontrolörü nedir?
Bir transformatör kontrolörü, çıkış voltajını değiştirerek tek fazlı AC motorların hızını kontrol eder. Ototransformatörlerle donatılmıştır ve hızı, çıkış voltajlarında fabrika ayarlarını karşılık gelen önceden tanımlanmış adımlarla düzenler. Bu teknoloji çok güvenilir ve sağlamdır. Mükemmel sinüs şekline sahip regüle edilmiş bir çıkış voltajı üretir. Bu da, son derece sessiz motor çalışmasıyla sonuçlanır ve motor servis ömrünü uzatır. Özel bir kaplama, ototransformatörlerin elektriksel gürültüsünü azaltır.
Takvim işlevi
ST2R1'in yerleşik bir zamanlayıcısı vardır. 7 Seçenek arasından iki optimum hız seçilebilir; 80, 100, 120, 150, 170, 190 ve 230 VAC. Düşük hız, yüksek hız veya bekleme modu klavye arayüzü ve LCD ekran üzerinden kolayca ayarlanabilir. Dahili saat sayesinde ST2R1 kontrolörleri bağımsız olarak çalışabilir. En uygun iki hız, hem dahili klavye aracılığıyla manuel olarak hem de programlanabilir zamanlayıcı işlevi aracılığıyla otomatik olarak seçilebilir ve değiştirilebilir.
Termal motor koruması
Bu kademeli transformatör kontrolörü, termal motor kontaklarını izleyebilir (TK veya termal kontaklar, motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek için motoru kapatır. Motor TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için ST2R1 transformatör kontrol cihazının TK terminallerini köprüleyin.
Düzenlenmemiş çıkış
Motor etkinleştirildiğinde düzenlenmemiş çıkış (230 VAC) etkindir. Harici bir çalışma gösterge ışığını, bir damper aktüatörünü vb. kontrol etmek için kullanılabilir. Fan devre dışı bırakıldığında, damper kapatılır veya ışık söner. Fan aktif olduğunda, damper açılır veya ışık yanar.
Elektrik kesintisi durumunda ne olur?
Elektrik geldiğinde, motor otomatik olarak yeniden başlatılır.
Alarm çıkışının işlevi nedir?
Motor problemleri oluştuğunda alarm çıkışı (230 VAC) devreye girer. Alarm üretmek için kullanılabilir, örneğin motor aşırı ısınırsa alarm çıkışı etkinleştirilir. TK izleme fonksiyonu, daha fazla hasarı önlemek için motoru kapatır. Alarm çıkışı bir uyarı ışığını kontrol edebilir.
Bu transformatör denetleyicisinin ek seçenekleri nelerdir?
ST2R1'in açma/kapama kontağı vardır. Bu da, motorun uzaktan etkinleştirilmesini veya devre dışı bırakılmasını sağlar. Örneğin, motor, kontağa bağlı bir uzaktan anahtar aracılığıyla serbest bırakılabilir veya bloke edilebilir. Normalde kapalı kontağa bir duman alarmı bağlanır. Bir duman alarmı oluştuğunda, diğer girişin durumuna bakılmaksızın motor devre dışı bırakılır.
PC ile kullanılabilir
Bağımsız bir cihaz olmasının yanı sıra, bu transformatör denetleyicisi bilgisayara bağlantı için bir USB portuna sahiptir. Elde ettiğiniz şey, ücretsiz indirilebilir 3SMUsb yazılımı (3SM Center'ın bir parçası) aracılığıyla tüm cihaz parametrelerini kolayca okumak, değiştirmek ve yazmaktır.
Sağlam kutu
Hız kontrol cihazının yeterince soğuyabildiğinden emin olun. Tercihen doğrudan güneş ışığında değil, serin bir yere koyun. Kutu Sentera içinde tasarlanmış ve üretilmiştir. Yüksek kaliteli r-ABS VO (UL94) plastik kullanıyoruz. Bu malzeme alev geciktiricidir, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP54 koruması sunar. Bu hız kontrol cihazı iç mekanda bir duvara veya panele monte edilebilir.
