Ürün veri sayfası
Fan hız kontrolörü 400 V | TK izleme | uzaktan kontrol | 8 A
Ürün açıklaması

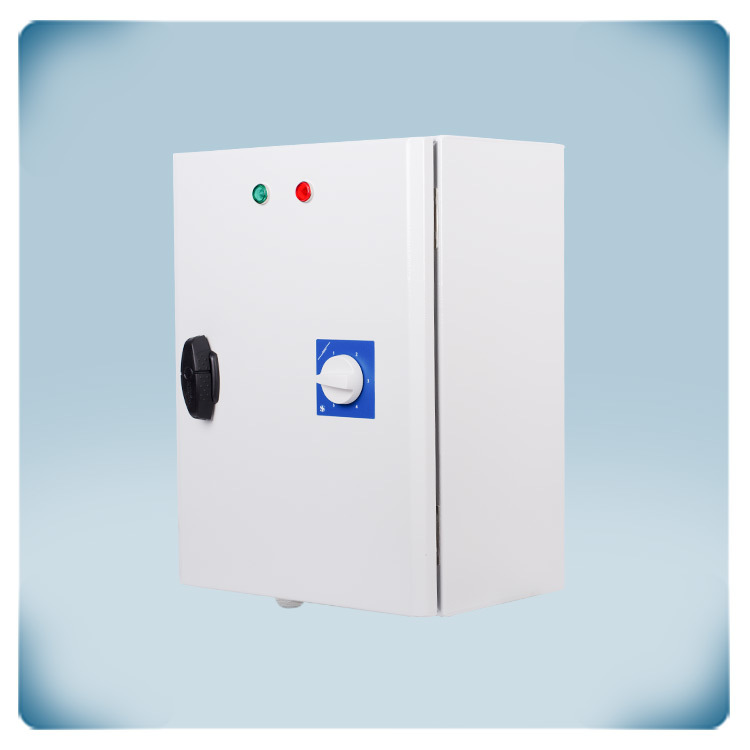

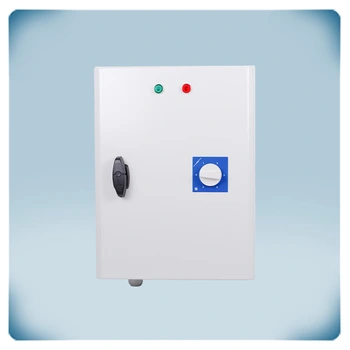

Bu, termal kontaklı üç fazlı 400 VAC motorlar için 5 kademeli bir fan hız kontrol cihazıdır. Motor akımı 8 A'dır. Fan hızı, KAPALI konuma sahip bir döner anahtar aracılığıyla manuel olarak ayarlanır. Motor, ekstra girişler kullanılarak uzaktan etkinleştirilebilir veya devre dışı bırakılabilir.
Motor güvenliğini sağlamak için STRA4 bir TK izleme fonksiyonu içerir. Motorun aşırı ısınması durumunda, TK izleme işlevi hasarı önlemek için motoru devre dışı bırakır. Bir güç kesintisi meydana gelirse, motor herhangi bir manuel müdahale olmadan otomatik olarak yeniden başlar. STRA4 bir alarm çıkışı ve bir regüle edilmemiş çıkış içerir. Alarm çıkışı, alarm üretmek için harici cihazları tetikler.
Düzenlenmemiş çıkış, normal çalışmayı onaylamak veya ek ekipmanı etkinleştirmek için harici cihazları kontrol edebilir. Kasası yüzeye montaj için tasarlanmıştır ve kir, toz ve nem girişine karşı IP54 koruma özelliğine sahiptir. Fan hızı, ototransformatör teknolojisi kullanılarak motor voltajı düşürülerek düzenlenir. Bu, çıkış voltajının mükemmel bir sinüs şekline sahip olmasını sağlayarak motorun sessiz çalışmasını garanti eder ve elektrik gürültüsünü en aza indirir.
Ek özellikler ve açıklama
Genel bilgi
STRA4 transformatör kontrolörü, 400 V besleme gerilimine sahip üç fazlı elektrik motorlarıyla çalışmak üzere tasarlanmıştır.
Fan hızı, gövde üzerinde bulunan bir anahtar kullanılarak ayarlanır. Anahtar, voltajı kontrol etmek için beş kademeye ve bir KAPALI konuma sahiptir. Bir anahtar veya röle bağlamak için dijital girişler kullanarak motoru uzaktan başlatmak ve durdurmak mümkündür. Kontrolörün ek özellikleri arasında termal kontakları bağlamak için terminallerin bulunması ve elektrik kesintisi durumunda otomatik olarak yeniden başlama özelliği yer alır. Hız kontrol cihazı kasası IP54 koruma sağlar.
Neden bir transformatör hız kontrol cihazı?
Çoğu elektrik motoru, kendilerine verilen voltajı düzenleyerek kontrol edilir. Trafo kontrolörleri, hız kontrolü için basit, kullanışlı ve uygun maliyetli bir çözümdür. Bu cihazları kullanmanın önemli bir avantajı, elektrik motorunun ve yakındaki diğer elektrikli ekipmanların çalışmasını olumsuz yönde etkileyebilecek elektromanyetik rahatsızlıklar yaratmamalarıdır. Trafo hız kontrolörleri, gürültü seviyeleri için artan gereksinimleri olan odalarda ve alanlarda kullanım için en iyi seçenektir. Bu nedenle, transformatör hız kontrol cihazı, elektrik motorunun uygun fiyata güvenilir ve sessiz çalışmasını sağlayacak bir çözümdür.
Uzaktan kontrollü başlatma ve durdurma
STRA4 transformatör hız kontrol cihazı normalde açık ve normalde kapalı bir kontağa sahiptir. Denetleyiciyi uzaktan açıp kapatmak ve çalışmasını izlemek için kullanılabilirler. Gösterge ve uyarı cihazları, termostatlar, sıcaklık röleleri vb. bağlı ekipman olarak kullanılır.
Düzensiz çıkış
STRA4 hız kontrol cihazı, elektrik motoru çalışırken kapalı olan ek bir düzensiz çıkış (230 V) ile donatılmıştır. Bu çıkış, Düzensiz çıkış olarak adlandırılır çünkü yalnızca iki konumu bulunmaktadır - kapalı (230 V) ve açık (0 V). Bu çıkışın akımı 2 A'yı geçmemelidir. Bu çıkışın kullanımına bir örnek, bir hava veya su vanasının elektrikli tahrikini kontrol etmektir. Fan açıldığında, valf açılır ve kapatıldığında kapanır. Transformatör kontrol cihazının çalışmasını uzaktan izlemeniz gerekiyorsa, düzenlenmemiş çıkışa bir lamba bağlayabilirsiniz.
Motor aşırı ısınma koruması
STRA4 fan hız kontrolörü, elektrik motorunun (TK) termal kontaklarını bağlamak için terminallerle donatılmıştır. Motor sargılarındaki sıcaklığı ölçmek için termal kontaklar kullanılır. Aşırı ısınma durumunda, arıza riskini ortadan kaldırmak için elektrik motoru durdurulacaktır. Motor termal kontaklarla donatılmamışsa, normal çalışmayı simüle etmek için TK terminallerinin köprü üzerinden bağlanması gerekir.
Alarm
STRA4 hız kontrol cihazı, bir sorunları bildiren regüle edilmemiş bir çıkış (230 V) ile donatılmıştır. Elektrik motorunu aşırı ısınmaya karşı koruyan termal kontaklar açıldığında tetiklenir. Bu çıkış bir lamba veya zil bağlamak için kullanılabilir. Bağlanan ekipmanın maksimum akımı 1 A'yı geçmemelidir.
Elektrik kesintisinden sonra otomatik açma
Elektrikli ekipmanlarla çalışırken, olası güç kesintilerinin her zaman farkında olmalısınız. Böyle bir arıza durumunda, güç geri geldiğinde hız kontrol cihazı ve motor otomatik olarak yeniden başlayacaktır.
LED gösterge

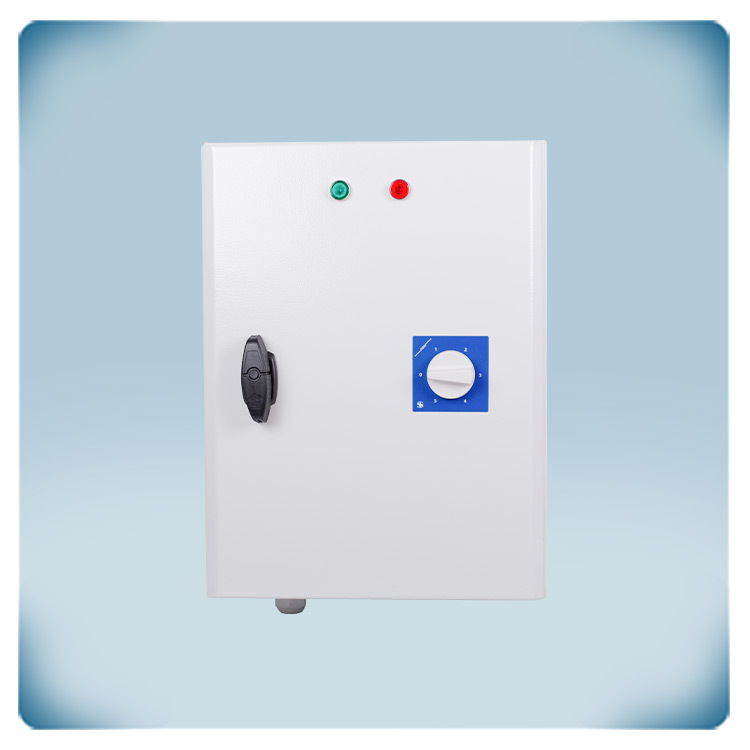

STRA4 fan hız kontrol cihazı, kontrol cihazının ön tarafında bulunan LED göstergelerle donatılmıştır. Transformatör kontrol ünitesine güç bağlandığında, gösterge yeşil yanacaktır. Motor aşırı ısınma koruması tetiklendiğinde, kırmızı gösterge yanacaktır.
Kasa
Kasanın temel amacı, kontrolörün içini harici kirleticilerden ve nemden ve ayrıca olumsuz çevresel faktörlerden korumaktır. Sentera, ürettiği ve tedarik ettiği ürünlerin kalitesini yakından takip etmektedir. STRA4'ün kasası koruyucu boya kaplamalı çelik saçtan üretilmiştir ve mekanik ve diğer etkilere karşı güvenilir koruma sağlar.
Avrupa standardı EN 62208'e göre sertifikalandırılmıştır ve IP54 toz ve nem koruma derecesine sahiptir. Maksimum güvenilir ve emniyetli çalışma sağlamak ve aşırı ısınma olasılığını ortadan kaldırmak için, kontrolör doğrudan güneş ışığı almayan serin bir yere kurulmalıdır. Transformatör hız kontrol cihazını çalıştırmak için ortam sıcaklığı -20 ile +35 °C arasında ve bağıl nem % 5 ile 95 arasında olmalıdır. Çalışma alanında nem yoğuşmasına izin verilmez.
