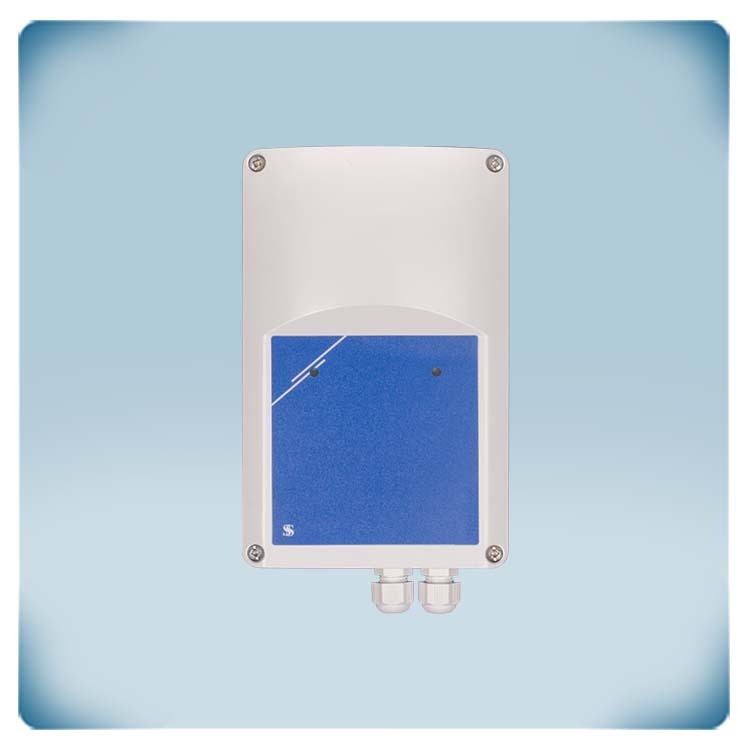

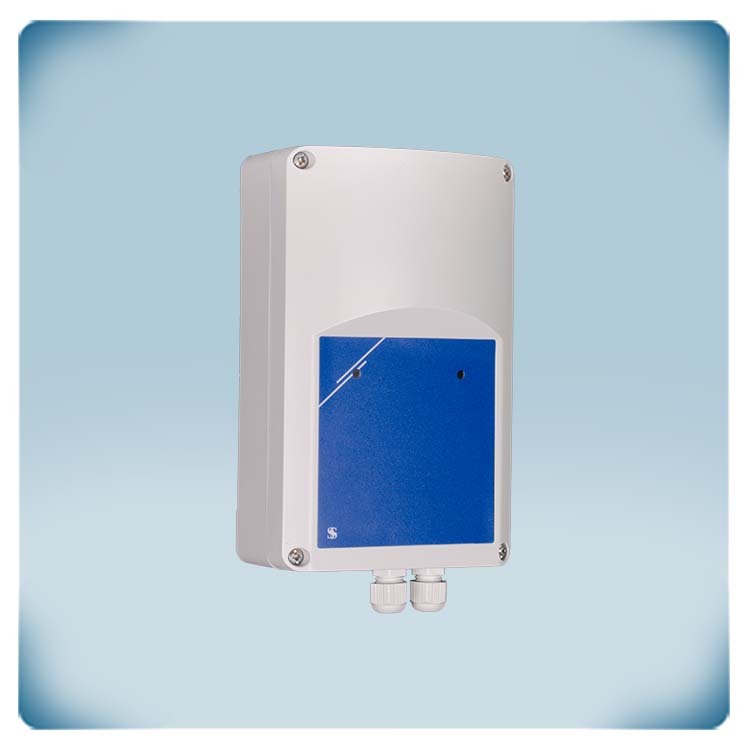

Elektrikli ısıtıcı kontrolörü | genişletme modülü | 6 kW
Ürün açıklaması
Bu, elektrikli ısıtma elemanlarını kontrol etmek için bir bağımlı cihaz veya bir genişletme ünitesidir. Aynı AH2C1 serisinden bir ana üniteye bağlanmalıdır.
Bu kontrol ünitesi özellikle elektrikli ısıtma elemanları için tasarlanmıştır ve hem tek fazlı 230 VAC hem de iki fazlı 400 VAC elektrikli ısıtma elemanları için hassas kontrol ve verimli çalışma sağlayarak optimum ısıtma performansı sağlar.
Zaman orantılı kontrol, TRİYAK, ısıtma elemanını kontrol etmek için kullanılır. Sıcaklık ayar noktası ana ünite tarafından iletilir.
Uzaktan ON-OFF anahtarlama için bir dijital giriş vardır. Kontrolör, tek fazlı konfigürasyonlar için maksimum 3,2 kW ve iki fazlı sistemler için 6 kW dirençli yükü idare edebilir.
Ek özellikler ve açıklama
Elektrikli ısıtma kontrolü
Elektrikli ısıtma elemanları elektriği sıcak havaya dönüştürür. Bu sıcak hava, bir odayı veya bir binayı ısıtmak için kullanılabilir. Bu genişletme veya ek modül, ana modülün maksimum kapasitesine ulaşılması durumunda ekstra ısıtma kapasitesi oluşturmayı amaçlar. Bu modül bir ana modüle bağlı olmak zorundadır. Ana cihaz ile senkronize olarak bağlı ısıtıcıları kontrol eder. Bu ısıtma kontrolörleri, ısıtma elemanını/elemanlarını kontrol etmek için zamanla orantılı kontrol (TRIAC teknolojisi) kullanır.
Zaman orantılı kontrol (TRIAC teknolojisi)
TRIAC teknolojisi ile zaman orantılı kontrol, istenen sıcaklık ayar noktasına bağlı olarak ısıtma elemanlarına veya diğer dirençli yüklere giden gücü düzenlemek için kullanılan bir yöntemdir. Alternatif akım (AC) dalga formunun her bir döngüsü sırasında gücün açıldığı süreyi kontrol ederek yüke sağlanan gücün modüle edilmesini içerir.
TRIAC (Alternatif Akım için Triod), bir AC devresinde her iki yönde akım akışını kontrol edebilen bir elektronik anahtar türüdür. Katı hal rölesi gibi davranarak kontrol ünitesinin ısıtma elemanına giden gücü kontrollü bir şekilde hızla açıp kapatmasını sağlar.
Zaman orantılı kontrolde TRIAC, ısıtma elemanına giden gücü döngüler halinde açıp kapatmak için kullanılır. Her bir döngü sırasında gücün açıldığı süre, istenen sıcaklık ayar noktasına ulaşmak için değiştirilir. Örneğin, ayar noktası mevcut sıcaklıktan daha düşükse, güç daha kısa bir süre için açılarak ısıtma elemanına verilen toplam güç azaltılabilir. Tersine, eğer ayar noktası daha yüksekse, verilen gücü artırmak için güç daha uzun bir süre boyunca açılabilir.
TRIAC teknolojisi ile zaman orantılı kontrol, gücü bu şekilde modüle ederek yüke verilen ortalama gücü düzenlemek ve nispeten sabit bir sıcaklığı korumak için bir araç sağlar. Bu yöntem, hassas kontrol, enerji verimliliği ve termal döngüyü en aza indirerek ısıtma elemanında daha az aşınma ve yıpranma gibi avantajlar sunar.
Zaman orantılı kontrol için kontrol sinyali, sinyal genişlik modülasyonu (PWM) veya faz açısı kontrolü gibi çeşitli teknikler kullanılarak oluşturulabilir. Bu yöntemler, istenen sıcaklık ayar noktası ile gerçek sıcaklık arasındaki farka bağlı olarak her döngü sırasında gücün açılacağı süreyi belirler.
Modbus veya manuel kurulum
AH2A1-6 bir ana üniteye ihtiyaç duymasına rağmen, PCB'sindeki iki DIP anahtarı kullanılarak Modbus ile çalıştırılabilir veya manuel olarak kontrol edilebilir. Mobdus RTU iletişim bağlantısının yanı sıra, kontrolörde harici bir anahtar için uzaktan AÇMA/KAPAMA bağlantısı ve ısıtıcı PWM çıkışını tekrarlayan bir analog çıkış bulunur, yani % 70 PWM çıkışı 7 VDC analog çıkış sinyaline çevrilir, % 80 PWM 8 VDC analog çıkış sinyaline çevrilir, vb.. Güç çıkışını artırmak için bir fanı veya başka bir bağımlı cihazı kontrol etmek için kullanılabilir.
Modbus iletişimi, AH2A1 cihazlarını uzaktan veya bir Master kontrolörden, yani Sentera'nın ücretsiz 3SModbus yazılımına sahip bir bilgisayardan kontrol etmek için kullanılabilir. Modbus modu seçildiğinde (tutma kaydı 7 aracılığıyla), kontrolör DIP anahtar ayarlarını takip etmez ve tüm seçenekler Modbus aracılığıyla seçilir.
Ek ısıtma kapasitesi
3,2 kW(230 VAC)'a kadar veya 6 kW(400 VAC)'a kadarki elektrikli ısıtıcıları kontrol edebilir.
Bu ek modülün çıkışı (0-10 V veya 0-20 mA) aracılığıyla, ısıtma kapasitesini daha da artırmak için başka bir ek modüle bağlanabilir.
Tüm ısıtıcılar senkronize olarak kontrol edilir.
Sağlam kutu
Kutu yüksek kaliteli r-ABS V0 (UL94) plastiktir. Bu malzeme alev almaz, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Nem ve toz'a karşı IP54 korumasına sahiptir.
Elektrikli ısıtma elemanları elektriği sıcak havaya dönüştürür. Bu sıcak hava, bir odayı veya bir binayı ısıtmak için kullanılabilir. Bu genişletme veya ek modül, ana modülün maksimum kapasitesine ulaşılması durumunda ekstra ısıtma kapasitesi oluşturmayı amaçlar. Bu modül bir ana modüle bağlı olmak zorundadır. Ana cihaz ile senkronize olarak bağlı ısıtıcıları kontrol eder. Bu ısıtma kontrolörleri, ısıtma elemanını/elemanlarını kontrol etmek için zamanla orantılı kontrol (TRIAC teknolojisi) kullanır.
Zaman orantılı kontrol (TRIAC teknolojisi)
TRIAC teknolojisi ile zaman orantılı kontrol, istenen sıcaklık ayar noktasına bağlı olarak ısıtma elemanlarına veya diğer dirençli yüklere giden gücü düzenlemek için kullanılan bir yöntemdir. Alternatif akım (AC) dalga formunun her bir döngüsü sırasında gücün açıldığı süreyi kontrol ederek yüke sağlanan gücün modüle edilmesini içerir.
TRIAC (Alternatif Akım için Triod), bir AC devresinde her iki yönde akım akışını kontrol edebilen bir elektronik anahtar türüdür. Katı hal rölesi gibi davranarak kontrol ünitesinin ısıtma elemanına giden gücü kontrollü bir şekilde hızla açıp kapatmasını sağlar.
Zaman orantılı kontrolde TRIAC, ısıtma elemanına giden gücü döngüler halinde açıp kapatmak için kullanılır. Her bir döngü sırasında gücün açıldığı süre, istenen sıcaklık ayar noktasına ulaşmak için değiştirilir. Örneğin, ayar noktası mevcut sıcaklıktan daha düşükse, güç daha kısa bir süre için açılarak ısıtma elemanına verilen toplam güç azaltılabilir. Tersine, eğer ayar noktası daha yüksekse, verilen gücü artırmak için güç daha uzun bir süre boyunca açılabilir.
TRIAC teknolojisi ile zaman orantılı kontrol, gücü bu şekilde modüle ederek yüke verilen ortalama gücü düzenlemek ve nispeten sabit bir sıcaklığı korumak için bir araç sağlar. Bu yöntem, hassas kontrol, enerji verimliliği ve termal döngüyü en aza indirerek ısıtma elemanında daha az aşınma ve yıpranma gibi avantajlar sunar.
Zaman orantılı kontrol için kontrol sinyali, sinyal genişlik modülasyonu (PWM) veya faz açısı kontrolü gibi çeşitli teknikler kullanılarak oluşturulabilir. Bu yöntemler, istenen sıcaklık ayar noktası ile gerçek sıcaklık arasındaki farka bağlı olarak her döngü sırasında gücün açılacağı süreyi belirler.
Modbus veya manuel kurulum
AH2A1-6 bir ana üniteye ihtiyaç duymasına rağmen, PCB'sindeki iki DIP anahtarı kullanılarak Modbus ile çalıştırılabilir veya manuel olarak kontrol edilebilir. Mobdus RTU iletişim bağlantısının yanı sıra, kontrolörde harici bir anahtar için uzaktan AÇMA/KAPAMA bağlantısı ve ısıtıcı PWM çıkışını tekrarlayan bir analog çıkış bulunur, yani % 70 PWM çıkışı 7 VDC analog çıkış sinyaline çevrilir, % 80 PWM 8 VDC analog çıkış sinyaline çevrilir, vb.. Güç çıkışını artırmak için bir fanı veya başka bir bağımlı cihazı kontrol etmek için kullanılabilir.
Modbus iletişimi, AH2A1 cihazlarını uzaktan veya bir Master kontrolörden, yani Sentera'nın ücretsiz 3SModbus yazılımına sahip bir bilgisayardan kontrol etmek için kullanılabilir. Modbus modu seçildiğinde (tutma kaydı 7 aracılığıyla), kontrolör DIP anahtar ayarlarını takip etmez ve tüm seçenekler Modbus aracılığıyla seçilir.
Ek ısıtma kapasitesi
3,2 kW(230 VAC)'a kadar veya 6 kW(400 VAC)'a kadarki elektrikli ısıtıcıları kontrol edebilir.
Bu ek modülün çıkışı (0-10 V veya 0-20 mA) aracılığıyla, ısıtma kapasitesini daha da artırmak için başka bir ek modüle bağlanabilir.
Tüm ısıtıcılar senkronize olarak kontrol edilir.
Sağlam kutu
Kutu yüksek kaliteli r-ABS V0 (UL94) plastiktir. Bu malzeme alev almaz, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Nem ve toz'a karşı IP54 korumasına sahiptir.
