Ürün veri sayfası
Elektrikli ısıtıcı kontrolörü | 6 kW | dahili sıcaklık probu
Ürün açıklaması
Bu, hem tek fazlı 230 VAC hem de iki fazlı 400 VAC sistemleri kumanda etmek için donatılmış bir elektrikli ısıtma elemanı kontrolörüdür.

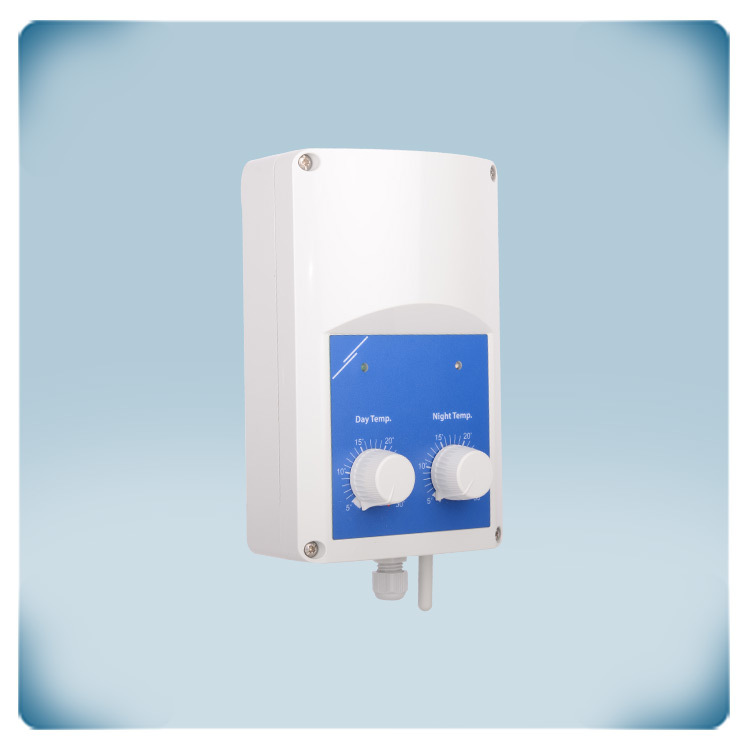

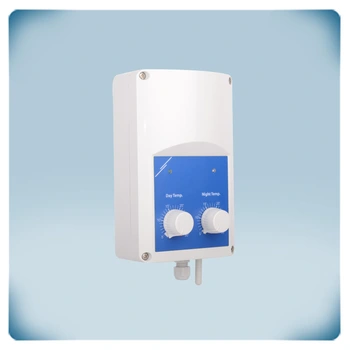

TRİYAK teknolojisi aracılığıyla zaman orantılı kontrolden yararlanan bu kontrolör, ısıtma elemanlarının hassas modülasyonunu sağlar. Ortam sıcaklığı entegre PT500 sıcaklık probu kullanılarak izlenirken, gündüz ve gece sıcaklıkları iki dahili potansiyometre ile ayarlanabilir.
Uzaktan ayar noktası ayarlamalarını etkinleştirmek için harici bir potansiyometre bağlanabilir. Kontrolör, uzaktan AÇMA-KAPAMA geçişi ve gündüz ve gece sıcaklık ayar noktaları arasında sorunsuz geçiş için dijital girişlere sahiptir.
Kontrolör, tek fazlı konfigürasyonlar için maksimum 3,2 kW ve iki fazlı sistemler için 6 kW dirençli yükü idare edebilir.
Belgeler
Ek özellikler ve açıklama

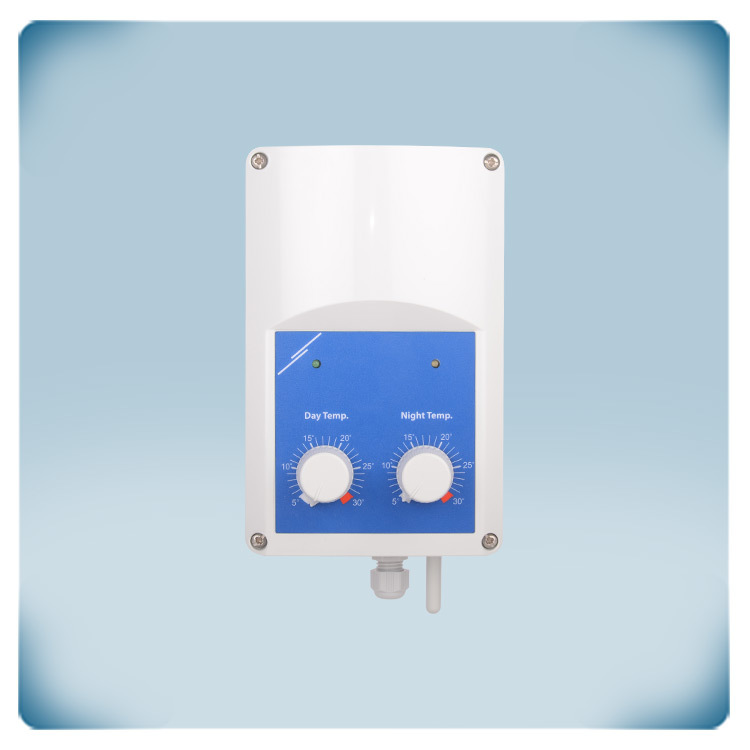

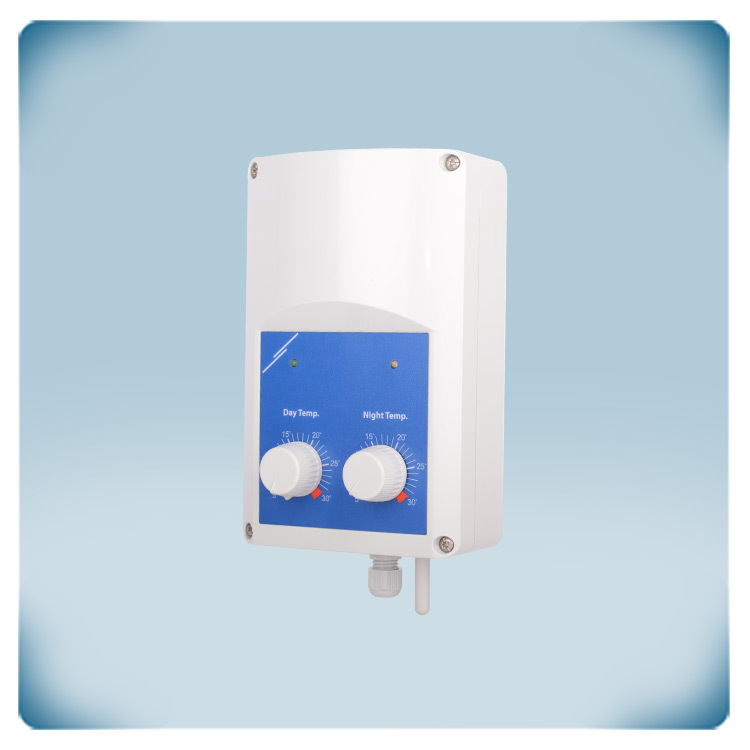

Elektrikli ısıtma elemanları elektriği sıcak havaya dönüştürür. Sıcak hava, bir odayı veya bir binayı ısıtmak için kullanılabilir. AH2C1 kontrolörleri, ısıtma elemanlarını kontrol etmek için zaman ayarlı kontrol (TRİYAK teknolojisi) kullanır. Ön yüzeyde bulunan iki adet potansiyometre ile istenilen gece ve gündüz sıcaklığı ayarlanabilir. Dijital bir giriş üzerinden gece veya gündüz ayarı seçilebilir. Talep duyulması durumunda, sıcaklık ayar noktasını uzaktan ayarlamak için harici bir potansiyometre kullanılabilir.
Dahili sıcaklık probu
Bu kontrolör, ortam sıcaklığını ölçmek için yerleşik bir PT500 sıcaklık probu içerir.
Ekstra ısıtma kapasitesi
3,2 kW'a (230 VAC) kadar veya 6 kW'a (400 VAC) kadar elektrikli ısıtıcılar kontrol edilebilir. Gerekirse, bir genişletme modülü aracılığıyla ekstra ısıtma kapasitesi bağlanabilir. Genişletme modülü veya bağımlı modül, çıkış üzerinden bağlanabilir (0-10 V veya 0-20 mA). Ekstra ısıtıcılar senkron olarak kontrol edilir.
Ana cihaz (master) veya Bağlı cihaz (slave)
İster Modbus iletişimini tercih edin ister DIP anahtarlarının sadeliğini tercih edin, kontrolör Modbus tutma kaydı 13 veya DIP anahtarı yapılandırması aracılığıyla seçtiğiniz moda uyum sağlar. AH2C1-6 -500 bir ana kontrolör veya bir genişletme (bağlı) ünitesi olarak kullanılabilir.
Ana modda, ek kontrol seçeneklerine sahiptir, yani:
Uzaktan AÇMA/KAPAMA: Kontrol ünitesini uzaktan açmak ve kapatmak için harici bir anahtar bağlayabilirsiniz.
Harici zamanlayıcı / saat: Ayar noktası seçimi için iki gündüz ve gece entegre potansiyometresinin yanı sıra AH2C1-6 -500, gündüz ve gece potansiyometreleri arasında geçiş yapmak (birini devre dışı bırakıp diğerini etkinleştirmek) için harici bir zamanlayıcı veya saat bağlama seçeneğine sahiptir.
Harici potansiyometre: Ayar noktası seçimi için iki gündüz ve gece entegre potansiyometresinin yanı sıra AH2C1, AH2C1-6 -500'ün bir odaya monte edilmesi ve başka bir odadan kontrol edilmesi gerektiğinde uzaktan ayar noktası seçimi (5-30 °C) için harici bir potansiyometre cihazı bağlama seçeneğine sahiptir.

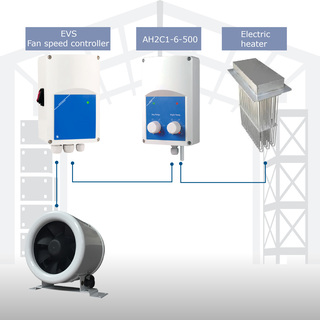

Analog çıkış: Analog çıkış, ısıtıcı PWM çıkışını tekrarlar, yani % 70 PWM çıkışı 7 VDC analog çıkış sinyaline çevrilir, % 80 PWM 8 VDC analog çıkış sinyaline çevrilir, vb.. Güç çıkışını artırmak için bir fanı veya bağımlı cihazı kontrol etmek için kullanılabilir.
Bağlı cihaz modunda, entegre PT500 sıcaklık probu gereksiz hale gelir ve AH2C1-6 -500 hala iki ek seçeneğe sahiptir:
Uzaktan AÇMA/KAPAMA: Kontrol cihazını uzaktan açmak ve kapatmak için harici bir anahtar bağlayabilirsiniz.
Analog giriş: Isıtıcı PWM çıkışı analog giriş sinyalini takip eder.

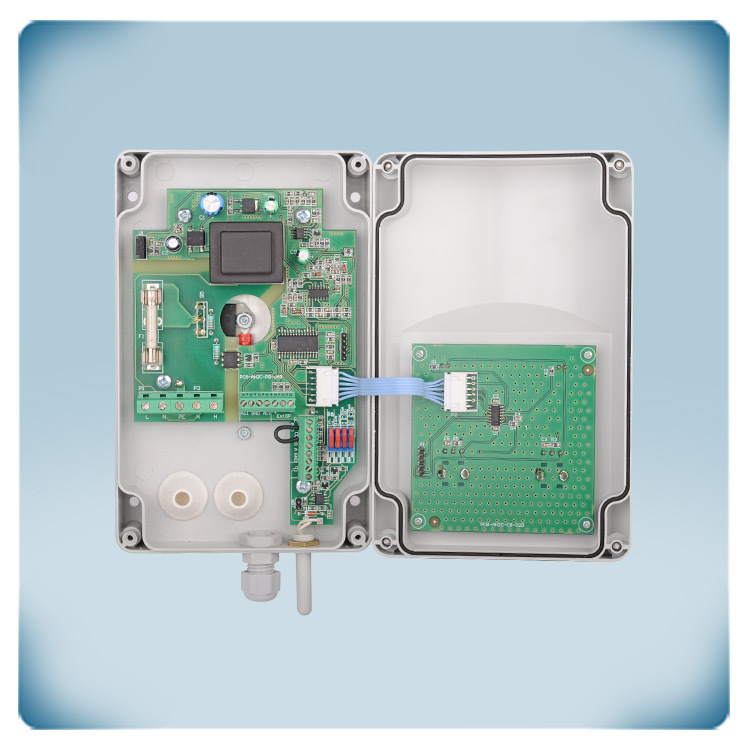

Dayanıklı kutu
Kutu, yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme yangın anında ateş almaz, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Nem ve kir girişine karşı IP54 koruması sunar.
