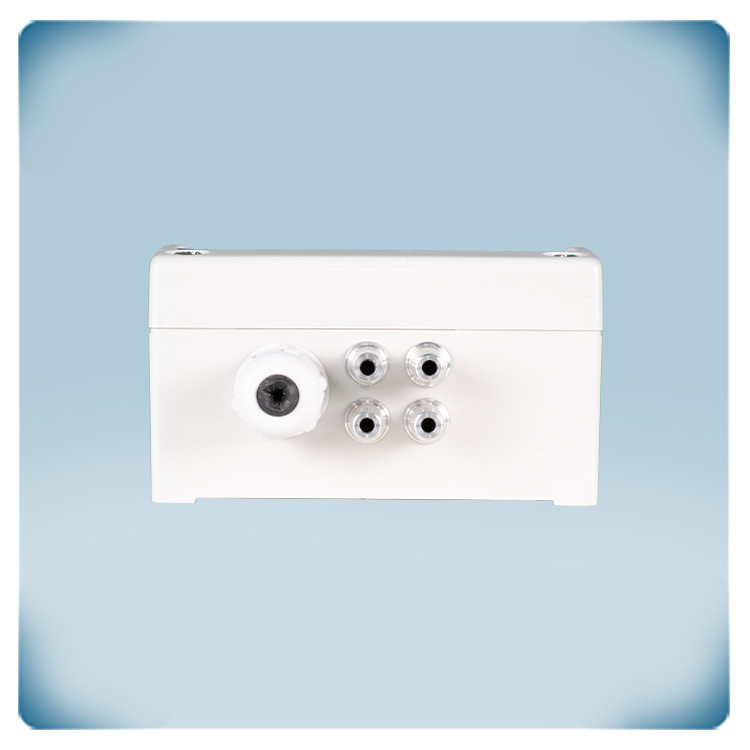

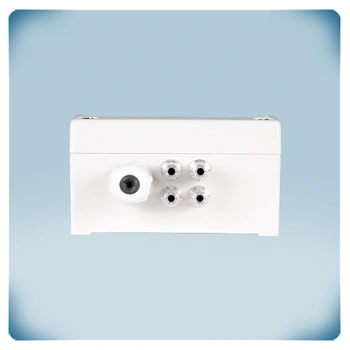

.webp "Çift fark basınç transmitteri B")

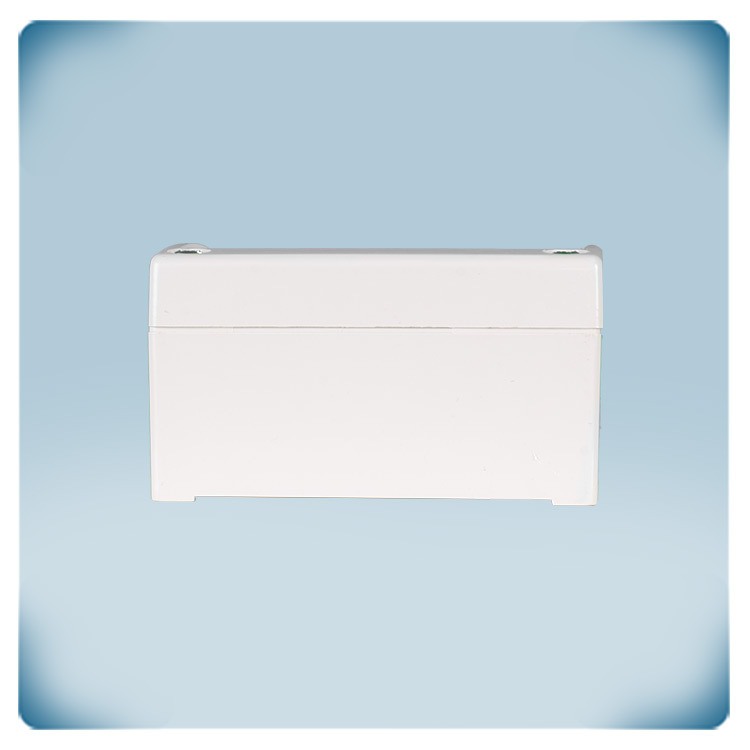

.webp "Çift diferansiyel basınç transmitteri T")

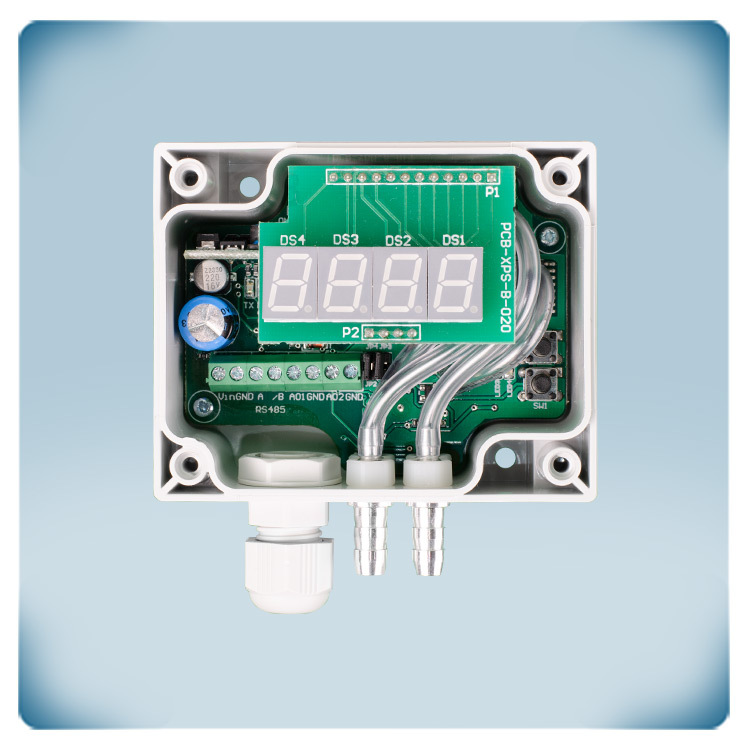

.webp "Çift fark basınç transmitteri I")
Ürün veri sayfası
Ekran 1000 Pa - 24 VAC veya VDC beslemeli çift basınç transmitteri
Ürün açıklaması
DPD basınç transmitterleri, fark basıncı veya hava hacmi akışını ölçmek için iki girişe sahiptir. Hava hızı okuması, harici Pitot tüp bağlantı setleri bağlanarak kullanılabilir: PSET-PTS-200.
7 segmentli LED ekran ölçümleri görselleştirir. Ölçülen değerler iki analog çıkış ve Modbus RTU aracılığıyla iletilir. Çıkış tipleri seçilebilir: 0-10 VDC / 0-20 mA / % 0-100 PWM. Tüm parametreler Modbus RTU üzerinden ayarlanabilir.
Tipik bir uygulama, bir havalandırma sisteminde veya AHU'da verilen ve çekilen havanın hacimsel akışını izlemektir. Besleme gerilimi 24 VAC veya 24 VDC'dir. 0 ila 1.000 Pa aralığında kullanılabilir.
Ek özellikler ve açıklama
Fark basıncı, hava hacmi akışı veya hava hızı?
Bu sensör aynı anda iki farklı konumdaki fark basıncını [Pa] ölçer. Ölçümlere dayanarak, hava hacmi akışı [m³/saat] veya hava hızı [m/sn] hesaplanabilir.
Fanın K faktörüne dayalı olarak hava hacmi akışını hesaplamak için, PSET-PVC-200 veya PSET-QF-200 tipi isteğe bağlı bağlantı setini kullanın.
Bu bağlantı seti, fark basıncını ölçmek için de kullanılabilir. Hava hacmi akışını kanal kesitine [cm²] veya hava hızına [m/sn] dayalı olarak hesaplamak için PSET-PTS-200 veya PSET-PTL-200 tipi isteğe bağlı bağlantı setini kullanın.
LED ekran
Ölçülen değerler analog çıkışlar ve Modbus RTU iletişimi aracılığıyla iletilir. Her iki değer de 7 segmentli LED ekranda dönüşümlü olarak gösterilir. Ekran Modbus RTU üzerinden devre dışı bırakılabilir.
Nasıl çalışıyor?
Bu sensörün iki analog çıkışı vardır. Her çıkış ölçülen fark basıncını, hava hacmi akışını veya hava hızını orantılı olarak iletir. Bu sensörün varsayılan aralığı 0 ila 1.000 Pa'dır. Varsayılan olarak, her çıkış 0 Pa'da 0 V ve 1.000 Pa'da 10 V iletir. Bu aralık, çıkış tipleri ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir.
Isı Geri Kazanım Ünitesi
Bu sensör, iki farklı konumdaki hava hacmi akışını aynı anda ölçer. Havalandırma sistemlerinde veya Isı Geri Kazanım Ünitelerinde (HRU) verilen ve çekilen hava hacmini izlemek için kullanılabilir. Bu sensör bir Sentera internet ağ geçidi üzerinden internete bağlanabilir. Bu da, verilerin kaydedilmesini veya ayarların uzaktan yapılmasını mümkün kılar.
Kolay bağlantı
Besleme gerilimi, her iki çıkış ve Modbus RTU iletişimi vidalı kelepçe terminal bloğu üzerinden bağlanabilir. Bu sensör 24 VDC veya 24 VAC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak topraklamayı DC gerilimi ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Yüksek kalite
Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Basınç bağlantı nozulları alüminyumdan üretilmiştir. Sensör kutusu, kir ve su girişine karşı IP65 koruma sağlar. Bu sensör duvara monte edilebilir.
