Ürün veri sayfası
Değişken fan hızı kontrolörü | 10 A
Ürün açıklaması

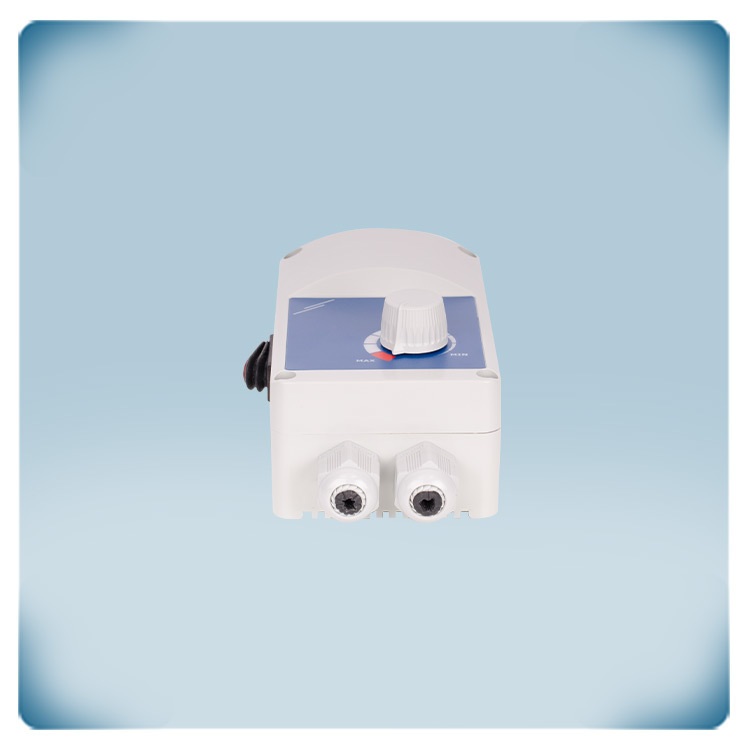

Bu elektronik hız kontrol cihazları, maksimum 10 A akıma sahip tek fazlı gerilim kontrollü motorların hızını, faz açısı kontrolü (Triac teknolojisi) aracılığıyla motor gerilimini değiştirerek düzenler. Bu serideki ürünler, otomatik güç algılama özelliğine sahiptir (110—240 VAC / 50—60 Hz).
Minimum hız, dahili bir düzenleyici aracılığıyla ayarlanır. Motorun çıkış gerilimi, besleme gerilimi ile seçilen minimum çıkış gerilimi arasındaki aralıkta (besleme geriliminin % 30 ila % 60’ı) yerleşik potansiyometre ile ayarlanabilir.
Seri, bir valf, işletme göstergisi, aktüatör vb. bağlamak için düzenlenmemiş bir çıkışa sahiptir. İki başlatma modu (Kick start ve Soft start), bir atlayıcı aracılığıyla seçilebilir. Motor, entegre açma/kapama anahtarı ile açılıp kapatılabilir.
ITR, IP54 koruması sayesinde zorlu ortamlarda kullanılabilir ve nem, kir ve toza karşı dayanıklıdır
Ek özellikler ve açıklama
Fan hızı neden kontrol edilmeli?
Çoğu durumda, fanlar büyük ebatlardadır. Fan hızını azaltmak ve temiz hava tedariğini optimize etmek için bir AC fan hızı kontrolörü kullanılabilir.
Çok fazla havalandırma iç mekan hava kalitesi için bir sorun değildir. Çoğu durumda, aşırı yüksek fan hızı hava kanallarında gürültüye ve bu sebeple gürültü kirliliğine neden olur. Fan hızı ne kadar yüksek olursa enerji tüketimi de o kadar yüksek olur. Fan hızının % 25 azaltılması, % 50'den fazla enerji (operasyonel maliyet) tasarrufu sağlar. Havalandırma sistemine bağlı olarak, optimum fan hızı sayesinde ısıtma maliyetleri de azaltılabilir.
Kademesiz değişken fan hızı kontrolü
Bu fan hız kontrol cihazı, motor voltajını düşürerek AC fanların hızını düzenler. Gerilim, faz açısı kontrolü (TRİYAK teknolojisi) ile azaltılır. Bu nedenle bu hız kontrol cihazı sadece voltaj kontrollü motorlar için uygundur. Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticinizle iletişime geçmenizdir.
Bu hız kontrol cihazı tamamen sessiz çalışır. Fan hızı ön paneldeki düğme ile kontrol edilebilir. Motor tipine bağlı olarak, düşük hızda uğultulu bir motor gürültüsü oluşabilir.
Ayarlanabilir minimum motor hızı
Seçilebilir minimum motor hızı dahili düzeltici aracılığıyla ayarlanabilir.
Bu, ön paneldeki düğme aracılığıyla seçilebilen fan hızı aralığını optimize etmeyi mümkün kılar.
Bazı AC motorlar uzun süreli düşük hızda çalışmaya dayanamaz. Bir süre sonra aşırı ısınma riski vardır.
Bu durum sargı yalıtımına zarar vererek kalıcı motor hasarına yol açabilir.
Aşırı ısınmayı önlemek için, istenirse minimum motor hızı artırılabilir. Motor üreticisi, gerilim kontrollü bir motorun izin verilen minimum motor gerilimini belirtir.
AÇMA/KAPAMA düğmesi

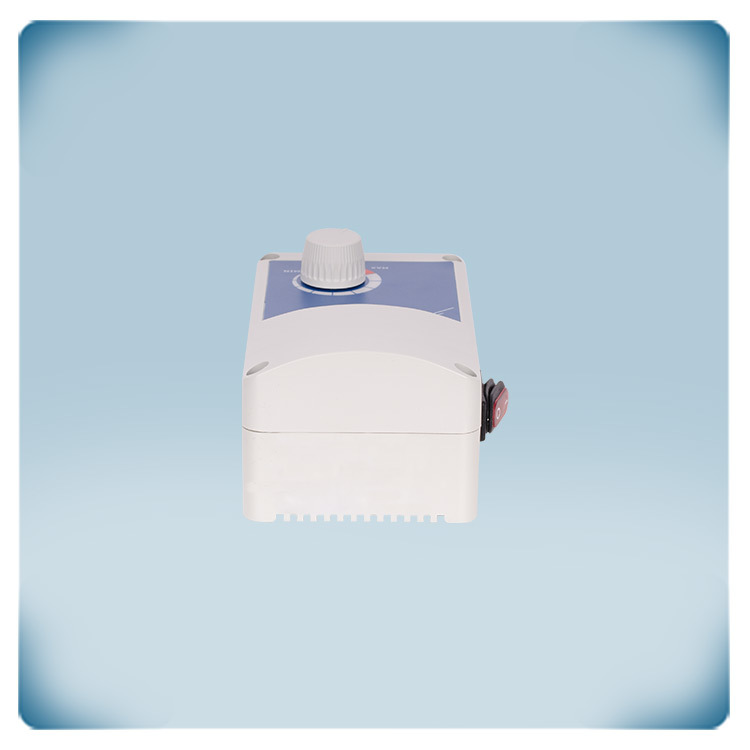

Ürünün yanında bulunan ışıklı AÇMA/KAPAMA düğmesi ile AC fan etkinleştirilebilir veya devre dışı bırakılabilir. ON konumunda anahtar yanar. ON-OFF anahtarı istenirse devre dışı bırakılabilir. Daha fazla ayrıntı için lütfen kılavuza bakın.
Regüle edilmemiş (Düzenlemesiz) çıkış
Motor etkinleştirildiğinde, regüle edilmemiş çıkış aktiftir. Bu çıkış AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için "regüle edilmemiş çıkış" olarak adlandırılır. Bu çıkışın maksimum akımı 2 A'dir. Genellikle harici bir çalışma göstergesini kontrol etmek, bir damperi açmak veya kapatmak, harici bir röleyi anahtarlamak vb. için kullanılır. Örneğin fan durduğunda damper kapanır. Fan aktif olduğunda damper açıktır.
Motor nasıl çalıştırılır?
Kickstart ve softstart motoru çalıştırmanın iki farklı yoludur. Aralarındaki fark, AC fanın kapalı konumdan açık konuma hızlanma şeklidir.
Kickstart veya softstart hızlanma dahili bir atlayıcı aracılığıyla seçilebilir. Kick start motoru hemen maksimum hızda çalıştırır. 8 - 10 saniye sonra motor istenen fan hızına doğru yavaşlar. Yumuşak başlangıç, motoru durma noktasından istenen fan hızına doğru yumuşak bir şekilde hızlandırır.
Bu hızlanma süresi yaklaşık 8 - 10 saniye olacaktır.
Sağlam kutu
Bu fan hız kontrol cihazı iç mekanda bir duvara veya panele monte edilebilir.
Fan hız kontrol cihazının yeterince soğuyabildiğinden emin olun.
Tercihen doğrudan güneş ışığı almayan serin bir yere kurun.
Kutu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir.
Bu malzeme alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar.
Çoğu durumda, fanlar büyük ebatlardadır. Fan hızını azaltmak ve temiz hava tedariğini optimize etmek için bir AC fan hızı kontrolörü kullanılabilir.
Çok fazla havalandırma iç mekan hava kalitesi için bir sorun değildir. Çoğu durumda, aşırı yüksek fan hızı hava kanallarında gürültüye ve bu sebeple gürültü kirliliğine neden olur. Fan hızı ne kadar yüksek olursa enerji tüketimi de o kadar yüksek olur. Fan hızının % 25 azaltılması, % 50'den fazla enerji (operasyonel maliyet) tasarrufu sağlar. Havalandırma sistemine bağlı olarak, optimum fan hızı sayesinde ısıtma maliyetleri de azaltılabilir.
Kademesiz değişken fan hızı kontrolü
Bu fan hız kontrol cihazı, motor voltajını düşürerek AC fanların hızını düzenler. Gerilim, faz açısı kontrolü (TRİYAK teknolojisi) ile azaltılır. Bu nedenle bu hız kontrol cihazı sadece voltaj kontrollü motorlar için uygundur. Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticinizle iletişime geçmenizdir.
Bu hız kontrol cihazı tamamen sessiz çalışır. Fan hızı ön paneldeki düğme ile kontrol edilebilir. Motor tipine bağlı olarak, düşük hızda uğultulu bir motor gürültüsü oluşabilir.
Ayarlanabilir minimum motor hızı
Seçilebilir minimum motor hızı dahili düzeltici aracılığıyla ayarlanabilir.
Bu, ön paneldeki düğme aracılığıyla seçilebilen fan hızı aralığını optimize etmeyi mümkün kılar.
Bazı AC motorlar uzun süreli düşük hızda çalışmaya dayanamaz. Bir süre sonra aşırı ısınma riski vardır.
Bu durum sargı yalıtımına zarar vererek kalıcı motor hasarına yol açabilir.
Aşırı ısınmayı önlemek için, istenirse minimum motor hızı artırılabilir. Motor üreticisi, gerilim kontrollü bir motorun izin verilen minimum motor gerilimini belirtir.
AÇMA/KAPAMA düğmesi
Ürünün yanında bulunan ışıklı AÇMA/KAPAMA düğmesi ile AC fan etkinleştirilebilir veya devre dışı bırakılabilir. ON konumunda anahtar yanar. ON-OFF anahtarı istenirse devre dışı bırakılabilir. Daha fazla ayrıntı için lütfen kılavuza bakın.
Regüle edilmemiş (Düzenlemesiz) çıkış
Motor etkinleştirildiğinde, regüle edilmemiş çıkış aktiftir. Bu çıkış AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için "regüle edilmemiş çıkış" olarak adlandırılır. Bu çıkışın maksimum akımı 2 A'dir. Genellikle harici bir çalışma göstergesini kontrol etmek, bir damperi açmak veya kapatmak, harici bir röleyi anahtarlamak vb. için kullanılır. Örneğin fan durduğunda damper kapanır. Fan aktif olduğunda damper açıktır.
Motor nasıl çalıştırılır?
Kickstart ve softstart motoru çalıştırmanın iki farklı yoludur. Aralarındaki fark, AC fanın kapalı konumdan açık konuma hızlanma şeklidir.
Kickstart veya softstart hızlanma dahili bir atlayıcı aracılığıyla seçilebilir. Kick start motoru hemen maksimum hızda çalıştırır. 8 - 10 saniye sonra motor istenen fan hızına doğru yavaşlar. Yumuşak başlangıç, motoru durma noktasından istenen fan hızına doğru yumuşak bir şekilde hızlandırır.
Bu hızlanma süresi yaklaşık 8 - 10 saniye olacaktır.
Sağlam kutu
Bu fan hız kontrol cihazı iç mekanda bir duvara veya panele monte edilebilir.
Fan hız kontrol cihazının yeterince soğuyabildiğinden emin olun.
Tercihen doğrudan güneş ışığı almayan serin bir yere kurun.
Kutu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir.
Bu malzeme alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar.
