Ürün veri sayfası
Değişken fan hızı kontrolörü | ışık anahtarı | 6 A
Ürün açıklaması
SLM Elektronik Fan Hız Kontrol Cihazı ile tanışın. Bu kontrollör, 230 VAC’de çalışan tek fazlı gerilim kontrollü motorların hassas kontrolü için tasarlanmıştır ve dahili bir ışık anahtarı ile kullanıcıya daha fazla kullanım kolaylığı sunar. SLM serisi, bir potansiyometre ve kullanıcı dostu bir şekilde çalışan aydınlatmalı ON/OFF anahtarı içerir. Minimum ve maksimum hızı dahili düzenleyiciler aracılığıyla kolayca ayarlayın. (Toplam) maksimum motor akımı 6A’dır.

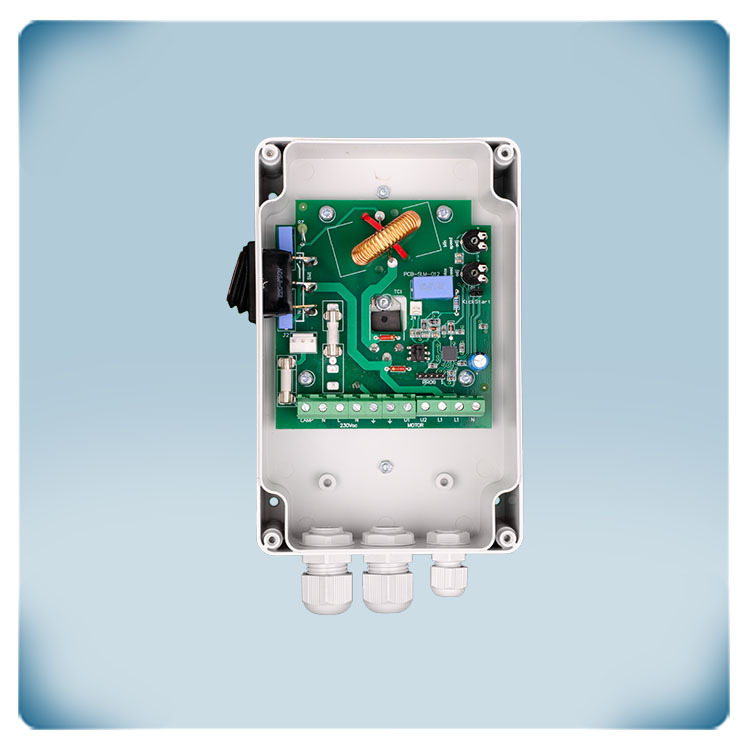

Bu denetleyici, üç telli bir motor bağlantısı için düzenlenmemiş 230 VAC çıkışı ve bir elektrik valfi için başka bir çıkış (230 VAC) ile çok yönlü bağlantı sağlar. PCB üzerindeki atlayıcıyı ayarlayarak iki başlangıç modu arasından seçim yapın:
Kick start: Motor, 8-10 saniye boyunca maksimum hızda başlar ve otomatik olarak potansiyometre tarafından ayarlanan hıza geçer.
Soft start: Motor, potansiyometrenin konumuna bağlı olarak yavaşça başlar.
Ana Özellikler:
• Sonsuz değişken kontrol
• İçsel trimler aracılığıyla ayarlanabilir minimum ve maksimum hız
• Kick start veya soft start seçenekleri
• Harici ışık kontrol anahtarı
• Aydınlatmalı ON/OFF anahtarı
SLM Elektronik Fan Hız Kontrol Cihazı ile hassas ve esnek bir şekilde motor kontrolü ve aydınlatma yönetimi sağlayın. Bu cihaz, sorunsuz motor kontrolü ve aydınlatma yönetimi gerektiren uygulamalar için idealdir.
Ek özellikler ve açıklama

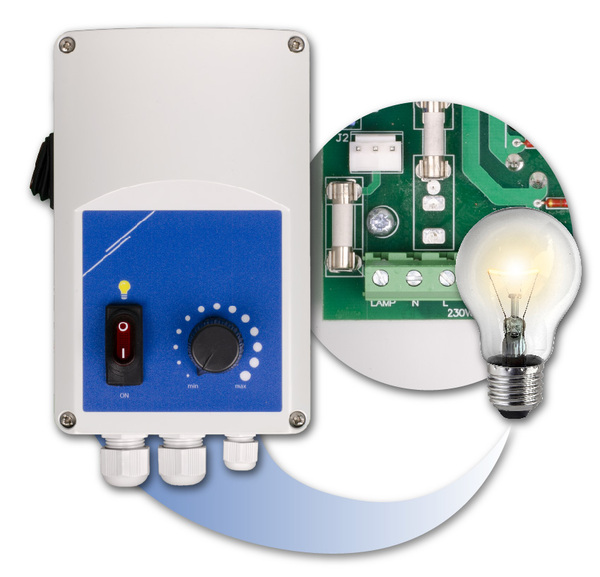

Dahili ışık anahtarlı fan hız kontrolörü
Bu fan hız kontrol cihazının ön panelinde yerleşik bir ışık anahtarı vardır. Maksimum 3 A akımla calışan ışıkları veya diğer harici cihazları değiştirmenize olanak tanır.
Fan hızı kontrolörü, AC fan hızını sürekli değişken olarak düzenler. Faz açısı kontrolü (TRIAC teknolojisi) motor voltajını düşürmek ve fan hızını düzenlemek için kullanılır.
Bu, bu hız kontrol cihazının yalnızca voltaj kontrollü motorlar için uygun olduğu anlamına gelir. Motorunuzun voltaj kontrollü olup olmadığından emin değilseniz, en iyisi motor üreticisiyle iletişime geçmenizdir. Bu hız kontrol cihazı tamamen sessiz çalışır. Fan hızı ön paneldeki düğme aracılığıyla ayarlanabilir. Motor tipine bağlı olarak, düşük hızda uğultulu bir motor gürültüsü oluşabilir.
Ayarlanabilir minimum ve maksimum motor hızı
Seçilebilir minimum ve maksimum motor hızı iki dahili düzeltici ile ayarlanabilir. Bu, ön paneldeki düğme aracılığıyla seçilebilen hız aralığını optimize etmeyi mümkün kılar.
Hız aralığını optimize ederek, fanın herhangi bir aşırı kapasitesi telafi edilebilir. Minimum hızı yeterince yüksek ayarlayarak, uzun süreli düşük hızda motorun aşırı ısınması önlenebilir. Motorunuz için hangi hız aralığına izin verildiğini öğrenmek için motor üreticisine danışın.
Motor AÇMA/KAPAMA anahtarı

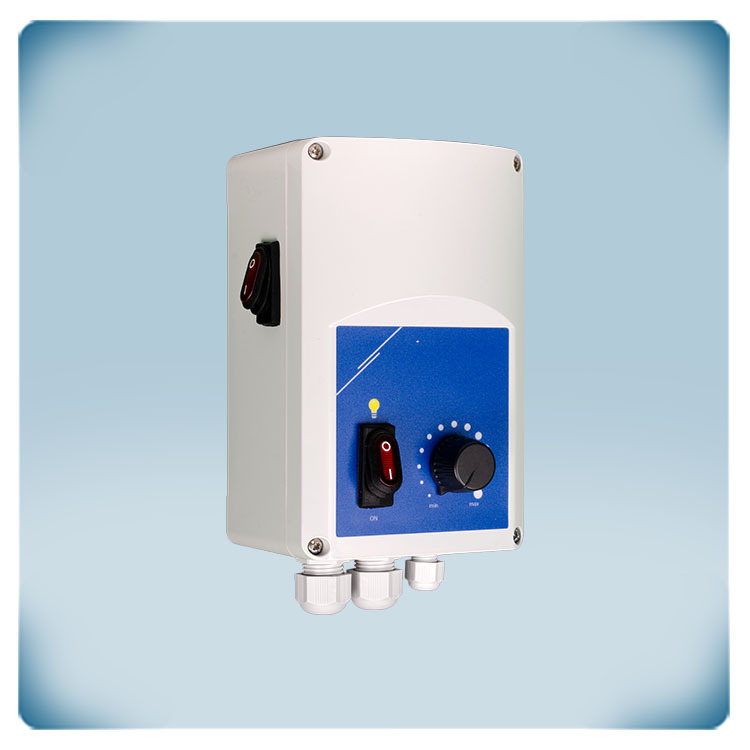

Kontrolörün yanındaki ışıklı AÇMA/KAPAMA düğmesi ile AC fan etkinleştirilebilir veya devre dışı bırakılabilir. AÇIK konumdayken anahtar yanar.
AÇMA/KAPAMA anahtarını devre dışı bırakmak için güç kaynağını L1 ve N terminalleri üzerinden bağlayın (L ve N üzerinden değil). Daha fazla ayrıntı için lütfen kılavuza bakın.
Harici cihazları kontrol etmek için düzenlenmemiş çıkış
Motor etkinleştirildiğinde, regüle edilmemiş çıkış aktiftir. Bu çıkış AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için "düzenlenmemiş çıkış" olarak adlandırılır. Bu çıkışın maksimum akımı 2 A'dir. Genel olarak harici bir çalışma göstergesini kontrol etmek, bir damperi açmak veya kapatmak, harici bir röleyi anahtarlamak vb. için kullanılır. Örneğin fan durduğunda damper kapanır. Fan aktif olduğunda damper açıktır.
Motor nasıl hızlandırılır?
Kickstart ve softstart motoru çalıştırmanın iki farklı yoludur. Aralarındaki fark, AC fanın duruştan hızlanma şeklidir. Kickstart veya softstart hızlanma dahili bir atlayıcı aracılığıyla seçilebilir. Kick start motoru hemen maksimum hızda çalıştırır. 8 - 10 saniye sonra motor istenen fan hızına doğru yavaşlayacaktır. Softstart, motoru durma noktasından istenen fan hızına doğru yumuşak bir şekilde hızlandırır. Bu hızlanma süresi yaklaşık 8 - 10 saniyedir.
Yüzeye montaj için sağlam kutu
Bu fan hız kontrol cihazı iç mekanda bir duvara veya panele monte edilebilir. Fan hız kontrol cihazının yeterince soğuyabildiğinden emin olun. Tercihen doğrudan güneş ışığı almayan serin bir yere kurun. Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar.
