Damper aktüatör kontrolörü | 0-2000 Pa | 24 VAC - VDC
Ürün açıklaması
Damper aktüatörleri için diferansiyel basınç kontrolörü. Besleme gerilimi 24 VAC veya 24 VDC'dir. Çalışma aralığı 0 ila 2.000 Pa'dır. Damper konumu, fark basıncını veya hava hacmi akışını ayar noktasında sabit tutmak için kontrol edilir. Hava hızı kontrolü, pitot tüpü bağlantı seti ile birlikte de mümkündür: PSET-PTS-200. Analog çıkış, damper aktüatörlerini 0-10 V üzerinden kontrol eder. Bu çıkış tipi seçilebilir.

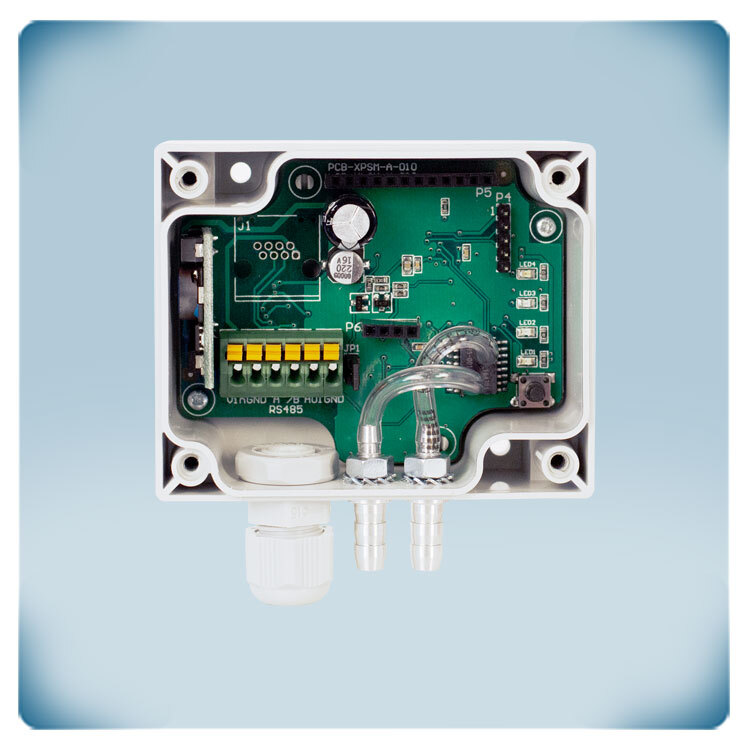

Dört LED göstergesi, transmitter durumunu ve kontrol edilen değeri gösterir. Ayar noktası, tepki süresi ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir. Kutu, kir ve su girişine karşı IP65 koruma sağlar.
Belgeler
Ek özellikler ve açıklama
Sabit basınç, hava hacmi akışı veya hava hızı?
Bu fark basınç kontrolörü damper aktüatörlerini kontrol eder. Damper konumu, diferansiyel basıncı [Pa] ayar noktasında sabit tutmak için kontrol edilir. Çalışma aralığı 0 - 2.000 Pa'dır. Damper konumunu hava hacmi akışına [m³/saat] veya hava hızına [m/sn] bağlı olarak kontrol etmek de mümkündür. Hava hacmi akışını fanın K faktörüne göre kontrol etmek için PSET-PVC-200 veya PSET-QF-200 tipi opsiyonel bağlantı setini kullanın. Bu bağlantı seti, fark basıncını kontrol etmek için de kullanılabilir. Hava hacmi akışını kanal kesitine [cm²] veya hava hızına [m/sn] göre kontrol etmek için PSET-PTS-200 veya PSET-PTL-200 tipi isteğe bağlı bağlantı setini kullanın. Ayar noktası Modbus RTU üzerinden ayarlanabilir.
Açık göstergeler
Bu basınç kontrolörü, yeşil, sarı ve kırmızı LED aracılığıyla diferansiyel basınç seviyesini açık bir şekilde gösterir. Yeşil LED, basınç seviyesinin aralık dahilinde olduğunu gösterir. Basınç seviyesi uyarı aralığına girdiğinde sarı LED yanar. Kırmızı, fark basıncının aralık dışında olduğu anlamına gelir. LED'ler ayrıca hava hacmi akışının veya hava hızının durumunu da gösterebilir. İkinci yeşil LED sensör durumunu gösterir. Güç kaynağı ve Modbus RTU iletişimi etkinleştirildiğinde yanar.
Nasıl çalışıyor?
Bu basınç kontrolörünün bir analog çıkışı vardır. Bu çıkış, ölçülen fark basıncına, hava hacmi akışına veya hava hızına bağlı olarak damper aktüatörlerini kontrol eder.
Damper konumu, ölçülen değer ayar noktası değerine eşit kalacak şekilde kontrol edilir. Ayar noktası Modbus RTU üzerinden ayarlanabilir. Bu kontrolörü çoğu damper aktüatörü ile uyumlu hale getirmek için çıkış tipi Modbus RTU üzerinden ayarlanabilir: 0-10 VDC / 0-20 mA / % 0-100 PWM. Damperin tepki süresini uygulamaya uydurmak için P ve I faktörleri Modbus RTU üzerinden ayarlanabilir.
3 telli bağlantı
Besleme gerilimi, analog çıkış ve Modbus RTU iletişimi kafes kelepçe terminal bloğu üzerinden bağlanabilir. Bunlar düzenli bakım ihtiyacını ortadan kaldırır ve tek veya çok telli kablolar için güvenilir bir temas sağlar. Bu sensör kontrol cihazı 24 VDC veya 24 VAC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak topraklamayı DC gerilimi ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Yüksek kalite
Kutu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Basınç bağlantı nozulları Alüminyumdan üretilmiştir. Sensör kutusu, kir ve su girişine karşı IP65 koruma sağlar. Bu basınç kontrolörü duvara monte edilebilir.
