Montaj talimatı
Dağıtım kutusu | DIN ray | 3,3 V dönüştürücü
Ürün açıklaması

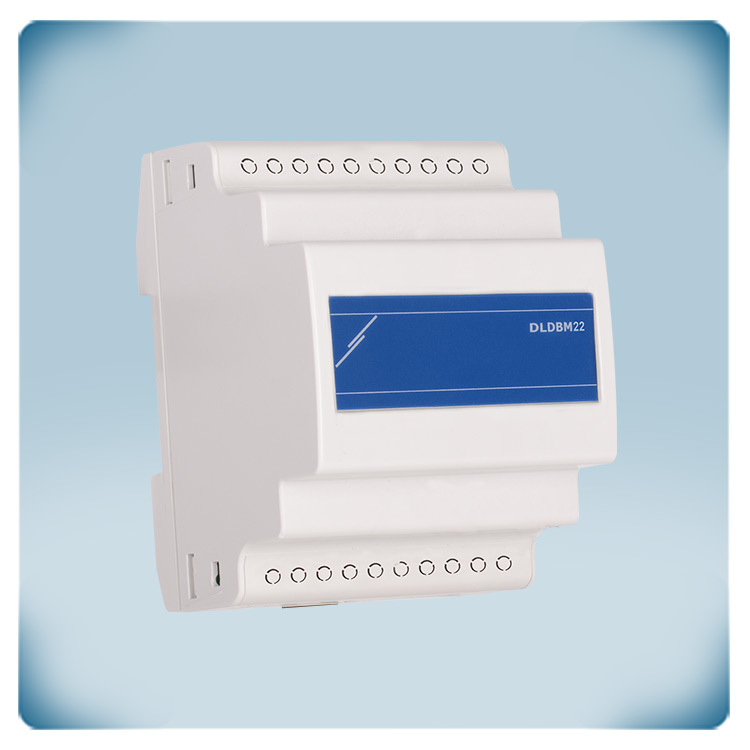

Sentera cihazlarını birbirine bağlamak için kullanılan Modbus RTU iletişimi ve besleme gerilimi için bir dağıtım kutusudur. 24 VDC ile çalışan cihazlar için 10 kanala ve 3,3 VDC ile çalışan cihazlar için 12 kanala sahiptir.
Modbus RTU iletişimi ve 24 VDC besleme gerilimi RJ45 soketleri üzerinden iletilir. Modbus RTU iletişimi ve 3,3 VDC besleme gerilimi RJ12 soketleri üzerinden iletilir.
RJ45 soketlerinden birine harici bir 24 VDC güç kaynağı bağlanırsa, RJ12 soketleri üzerinden 3,3 VDC'lik bir besleme gerilimi kullanılabilir. 3,3 VDC besleme gerilimi otomatik olarak 24 VDC besleme geriliminden türetilir.
Ek özellikler ve açıklama

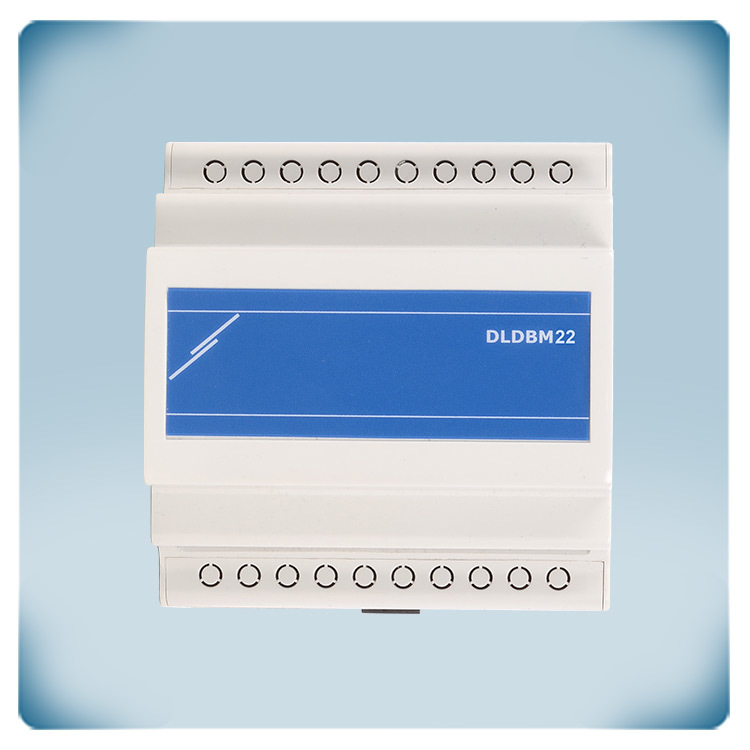

10x RJ45 soketi
RJ45 jakı veya konektörü olarak da bilinen RJ45 soketi, Ethernet kabloları ve çeşitli ağ cihazları arasında bağlantı kurmak için kullanılan standartlaştırılmış bir fiziksel arayüz görevi görür. Bu konnektör tipi hem konutlarda hem de ticari ortamlarda yaygın olarak tanınır ve kullanılır, bu da onu Ethernet bağlantıları için iyi bir seçenek haline getirir.
Ayrıca, Sentera'nın Modbus RTU üzerinden Güç cihazlarını bağlarken yerleşik standarda bağlı kalır."RJ45" adı, bu konektörle ilişkili kablolama standardını ifade eden "Registered Jack 45 "ten türetilmiştir. Sekiz pimden oluşur ve bükümlü çift kablolar aracılığıyla veri ve güç iletimi için özel olarak üretilmiştir. RJ45 soketleri, cihazları bir Modbus ağına bağlamak için pratik ve güvenilir bir çözüm sunarak çeşitli ağ ortamlarında sorunsuz bağlantı sağlar.
Bu Mobus RTU dağıtım kutusu on adet RJ45 soketi sunar. Bu RJ45 soketleri dahili olarak bağlanmıştır (paralel bağlantı). RJ45 soketleri üzerinden, 24 VDC güç kaynağına sahip Sentera cihazları birbirine bağlanabilir - PoM bağlantısı. Sentera PoM bağlantısı ile hem Modbus RTU iletişimi hem de 24 VDC güç kaynağı RJ45 konnektörlü tek bir UTP kablosu üzerinden dağıtılır. Harici bir 24 VDC güç kaynağı gereklidir. Bu dağıtım kutusu, Sentera cihazlarının kablolamasını ve bağlantısını basitleştirir. RJ45 konektörlü UTP kablosunu yerine oturana kadar sokete takmanız yeterlidir. Konektörün sekiz pimi soketin içindeki ilgili pimlerle temas ederek güvenli bir fiziksel bağlantı kurar. Bu, hem verilerin cihazlar arasında iletilmesini ve alınmasını hem de 24 VDC güç kaynağının dağıtılmasını sağlar.

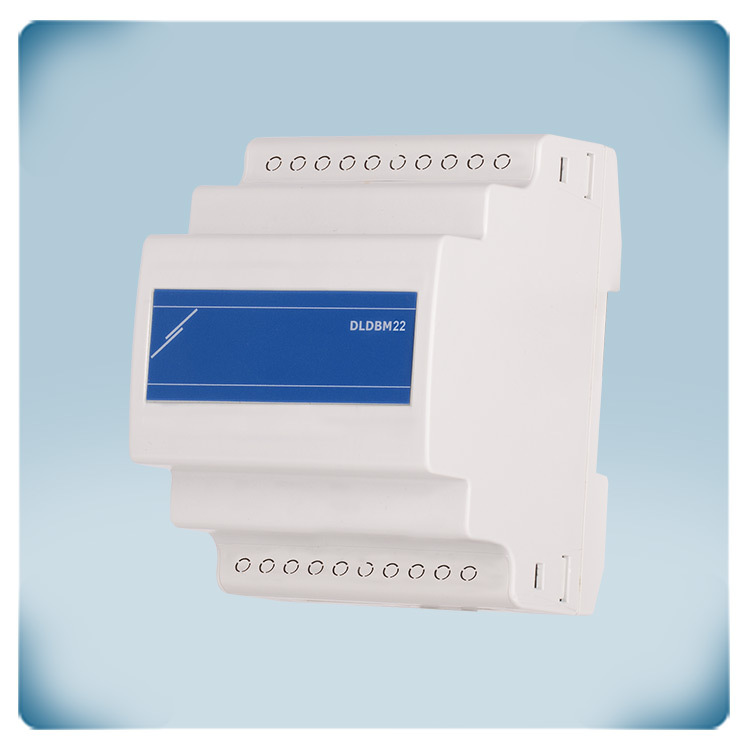

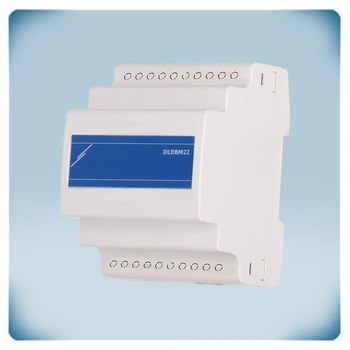

12x RJ12 soketi
6P6C soketi olarak da adlandırılan RJ12 soketi, öncelikle telefon kablolarını bağlamak için kullanılan fiziksel bir arayüz görevi görür. Daha az sayıda temas noktası içermesine rağmen görünüşü RJ45 soketine benzer. "RJ12" isimlendirmesi "Registered Jack 12" için bir kısaltmadır ve maksimum altı kablo veya temas noktası barındıracak şekilde tasarlanmıştır. Bununla birlikte, genellikle 6P4C (6 konumlu, 4 kontaklı) kablolama ile kullanılır, yani kablolar için altı konum sunar, ancak tipik olarak bu kontaklardan yalnızca dördü kullanılır.RJ12 soketleri güvenli bir fiziksel bağlantı kurarak hem veri sinyallerinin iletimini hem de 3,3 VDC güç kaynağı dağıtımını kolaylaştırır. Kullanmak için, RJ12 konektörü takılı bir kabloyu duyulur bir şekilde yerine oturana kadar sokete takmanız yeterlidir. Soketin içinde, dört kontak fişteki karşılıklarıyla birleşir ve böylece sinyallerin iletilmesi için bir bağlantı kurulur.On iki RJ12 soketi, Sentera cihazlarını 3,3 VDC güç kaynağı ile birbirine bağlamak için kullanılabilir. Modbus RTU iletişimi ve 3,3 VDC besleme gerilimi RJ12 soketleri üzerinden bağlı cihazlara dağıtılır. 3,3 VDC besleme gerilimi RJ45 soketlerindeki 24 VDC beslemeden türetilir. RJ45 soketlerine bağlı harici bir 24 VDC güç kaynağı olmaması durumunda, 3,3 VDC de mevcut olmayacaktır. Bağlı tüm cihazların toplam akım tüketimi 1,5 A'yı geçmemelidir (3,3 VDC ve 24 VDC cihazların toplamı).
Maksimum kablo uzunluğu
Bir Modbus RTU ağı bir hat topolojisine sahip olmalıdır. Ana hattın maksimum uzunluğu yaklaşık 1.000 m'dir. Tüm branşman hatlarının toplam uzunluğu 20 m'yi geçmemelidir. Ana hattın uzunluğu Modbus tekrarlayıcıları ile artırılabilir. Modbus RTU iletişimi hakkında daha fazla bilgi için Modbus RTU kurulum kılavuzumuza bakın.

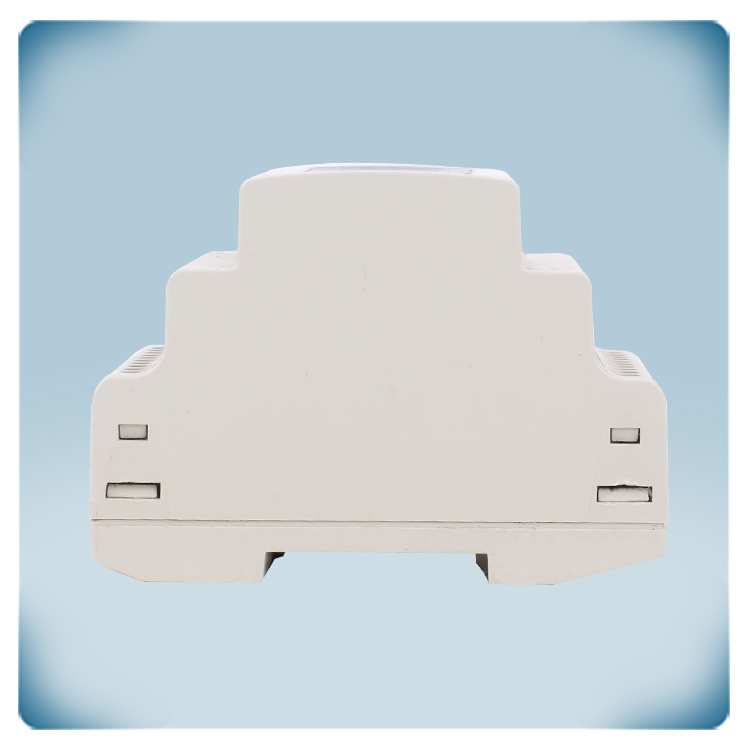

Sağlam kutu
Kutusu, yangın geciktirici, son derece dayanıklı ve darbelere karşı etkili koruma sağlayan birinci sınıf r-ABS VO (UL94) plastikten üretilmiştir. Toz ve su girişine karşı IP20 dereceli koruma sağlar ve bir DIN rayına monte edilmeye uygundur.
RJ45 jakı veya konektörü olarak da bilinen RJ45 soketi, Ethernet kabloları ve çeşitli ağ cihazları arasında bağlantı kurmak için kullanılan standartlaştırılmış bir fiziksel arayüz görevi görür. Bu konnektör tipi hem konutlarda hem de ticari ortamlarda yaygın olarak tanınır ve kullanılır, bu da onu Ethernet bağlantıları için iyi bir seçenek haline getirir.
Ayrıca, Sentera'nın Modbus RTU üzerinden Güç cihazlarını bağlarken yerleşik standarda bağlı kalır."RJ45" adı, bu konektörle ilişkili kablolama standardını ifade eden "Registered Jack 45 "ten türetilmiştir. Sekiz pimden oluşur ve bükümlü çift kablolar aracılığıyla veri ve güç iletimi için özel olarak üretilmiştir. RJ45 soketleri, cihazları bir Modbus ağına bağlamak için pratik ve güvenilir bir çözüm sunarak çeşitli ağ ortamlarında sorunsuz bağlantı sağlar.
Bu Mobus RTU dağıtım kutusu on adet RJ45 soketi sunar. Bu RJ45 soketleri dahili olarak bağlanmıştır (paralel bağlantı). RJ45 soketleri üzerinden, 24 VDC güç kaynağına sahip Sentera cihazları birbirine bağlanabilir - PoM bağlantısı. Sentera PoM bağlantısı ile hem Modbus RTU iletişimi hem de 24 VDC güç kaynağı RJ45 konnektörlü tek bir UTP kablosu üzerinden dağıtılır. Harici bir 24 VDC güç kaynağı gereklidir. Bu dağıtım kutusu, Sentera cihazlarının kablolamasını ve bağlantısını basitleştirir. RJ45 konektörlü UTP kablosunu yerine oturana kadar sokete takmanız yeterlidir. Konektörün sekiz pimi soketin içindeki ilgili pimlerle temas ederek güvenli bir fiziksel bağlantı kurar. Bu, hem verilerin cihazlar arasında iletilmesini ve alınmasını hem de 24 VDC güç kaynağının dağıtılmasını sağlar.
12x RJ12 soketi
6P6C soketi olarak da adlandırılan RJ12 soketi, öncelikle telefon kablolarını bağlamak için kullanılan fiziksel bir arayüz görevi görür. Daha az sayıda temas noktası içermesine rağmen görünüşü RJ45 soketine benzer. "RJ12" isimlendirmesi "Registered Jack 12" için bir kısaltmadır ve maksimum altı kablo veya temas noktası barındıracak şekilde tasarlanmıştır. Bununla birlikte, genellikle 6P4C (6 konumlu, 4 kontaklı) kablolama ile kullanılır, yani kablolar için altı konum sunar, ancak tipik olarak bu kontaklardan yalnızca dördü kullanılır.RJ12 soketleri güvenli bir fiziksel bağlantı kurarak hem veri sinyallerinin iletimini hem de 3,3 VDC güç kaynağı dağıtımını kolaylaştırır. Kullanmak için, RJ12 konektörü takılı bir kabloyu duyulur bir şekilde yerine oturana kadar sokete takmanız yeterlidir. Soketin içinde, dört kontak fişteki karşılıklarıyla birleşir ve böylece sinyallerin iletilmesi için bir bağlantı kurulur.On iki RJ12 soketi, Sentera cihazlarını 3,3 VDC güç kaynağı ile birbirine bağlamak için kullanılabilir. Modbus RTU iletişimi ve 3,3 VDC besleme gerilimi RJ12 soketleri üzerinden bağlı cihazlara dağıtılır. 3,3 VDC besleme gerilimi RJ45 soketlerindeki 24 VDC beslemeden türetilir. RJ45 soketlerine bağlı harici bir 24 VDC güç kaynağı olmaması durumunda, 3,3 VDC de mevcut olmayacaktır. Bağlı tüm cihazların toplam akım tüketimi 1,5 A'yı geçmemelidir (3,3 VDC ve 24 VDC cihazların toplamı).
Maksimum kablo uzunluğu
Bir Modbus RTU ağı bir hat topolojisine sahip olmalıdır. Ana hattın maksimum uzunluğu yaklaşık 1.000 m'dir. Tüm branşman hatlarının toplam uzunluğu 20 m'yi geçmemelidir. Ana hattın uzunluğu Modbus tekrarlayıcıları ile artırılabilir. Modbus RTU iletişimi hakkında daha fazla bilgi için Modbus RTU kurulum kılavuzumuza bakın.
Sağlam kutu
Kutusu, yangın geciktirici, son derece dayanıklı ve darbelere karşı etkili koruma sağlayan birinci sınıf r-ABS VO (UL94) plastikten üretilmiştir. Toz ve su girişine karşı IP20 dereceli koruma sağlar ve bir DIN rayına monte edilmeye uygundur.
