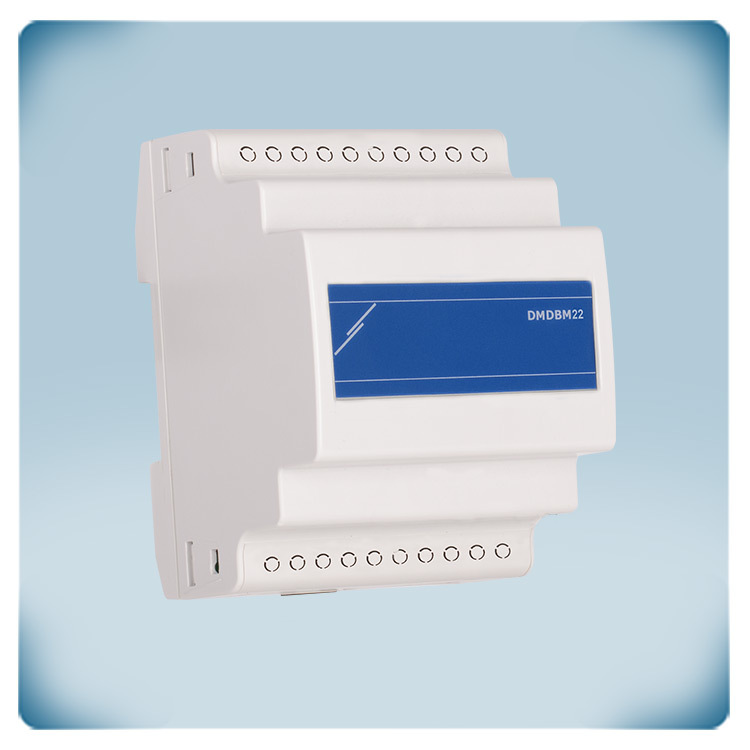

.webp "Dağıtım kutusu RJ45 soketleri")

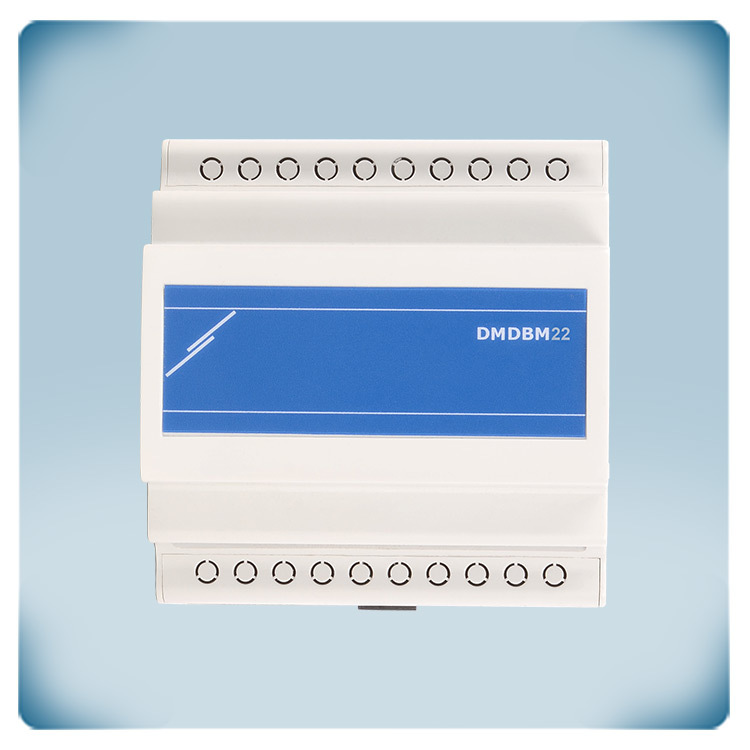

.webp "Dağıtım kutusu RJ12 soketleri")

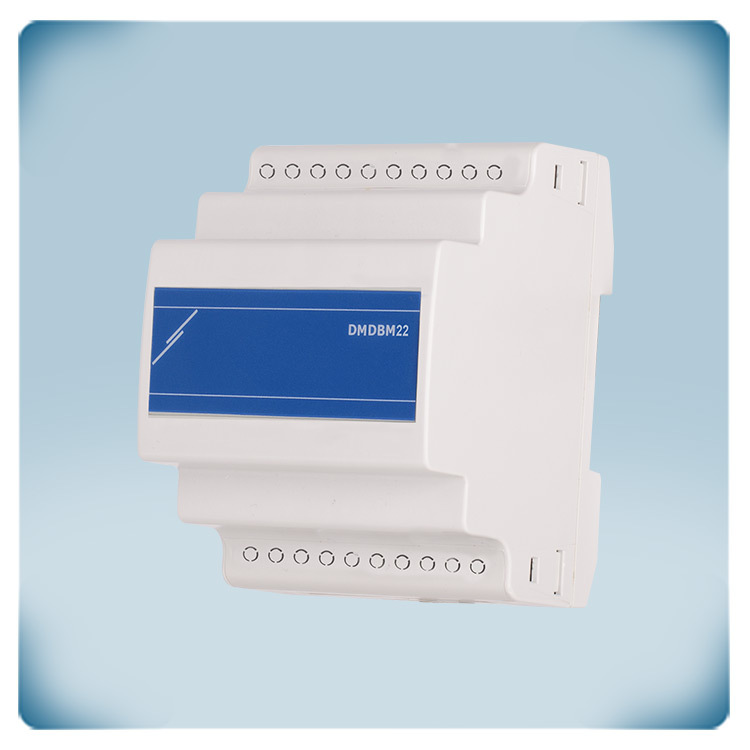

.webp "Dağıtım kutusu Modbus RTU")
.webp "Modbus üzerinden güç dağıtım kutusu")
.webp "Besleme gerilimi dağıtım kutusu")
.webp "PoM dağıtım kutusu")
.webp "Dağıtım kutusu besleme gerilimi")
Ürün veri sayfası
Dağıtım kutusu | DIN ray'ı
Ürün açıklaması
DMDBM22, Modbus RTU iletişimi ve besleme gerilimi için bir dağıtım kutusudur. Sentera cihazlarını birbirine bağlamak için kullanılabilir.
24 VDC ile çalışan cihazlar için 10 kanala ve 3,3 VDC ile çalışan cihazlar için 12 kanala sahiptir.
Modbus RTU haberleşmesi ve 24 VDC besleme gerilimi RJ45 soketleri üzerinden iletilir. Modbus RTU iletişimi ve 3,3 VDC besleme gerilimi RJ12 soketleri üzerinden iletilir. Hem 24 VDC hem de 3,3 VDC besleme için harici güç kaynağı gereklidir.
Ek özellikler ve açıklama
On adet RJ45 soketi
RJ45 soketi veya RJ45 jakı veya konektörü, Ethernet kablolarını ağ cihazlarına bağlamak için kullanılan standartlaştırılmış bir fiziksel arabirimdir. Hem konut hem de ticari ortamlarda Ethernet bağlantıları için en yaygın

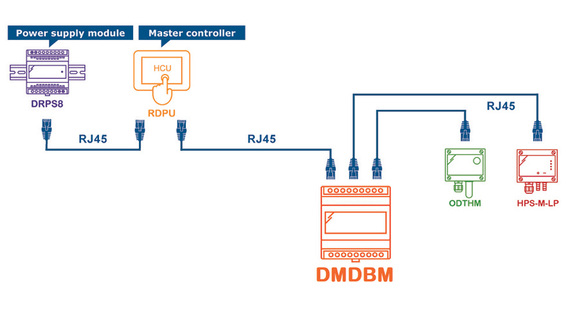

kullanılan konektör türüdür. Sentera'nın Modbus RTU üzerinden Güç cihazlarını bağlamak için de standarttır. "RJ45" terimi Registered Jack 45 anlamına gelir ve konektör için kullanılan kablolama standardını ifade eder. Bükümlü çift kablolar üzerinden veri ve güç iletmek için tasarlanmış 8 pimli bir konektördür. RJ45 soketleri, cihazları bağlamak için uygun ve güvenilir bir yol sağlar. Bu Modbus RTU dağıtım kutusu on adet RJ45 soketi sunar. RJ45 soketleri dahili olarak bağlanmıştır (paralel bağlantı). RJ45 soketleri üzerinden 24 VDC güç kaynağına sahip Sentera cihazları birbirine bağlanabilir - PoM bağlantısı. Sentera PoM bağlantısı ile hem Modbus RTU iletişimi hem de 24 VDC güç kaynağı, RJ45 konektörlü tek bir UTP kablosu üzerinden dağıtılır. DMDBM22 RJ45 ve RJ12 için bağlantı kutusuBu dağıtım kutusu, Sentera cihazlarının kablolamasını ve bağlantısını basitleştirir. RJ45 fişli UTP kablosunu yerine oturana kadar sokete takmanız yeterlidir. Konektörün sekiz pimi, soketin içindeki ilgili pimlerle temas ederek güvenli bir fiziksel bağlantı kurar. Bu, hem cihazlar arasında veri iletimine ve alımına hem de 24 VDC güç kaynağı dağıtımına izin verir
On iki RJ12 soketi
6P6C soketi olarak da bilinen RJ12 soketi, tipik olarak telefon kablolarını bağlamak için kullanılan fiziksel bir arabirimdir. Görünüş olarak RJ45 soketine benzer ancak daha az kontağa sahiptir. "RJ12" terimi Registered Jack 12 anlamına gelir ve en fazla altı kablo veya kontak barındıracak şekilde tasarlanmıştır. Bununla birlikte, genellikle 6P4C (6 konumlu, 4 kontaklı) kablolama ile kullanılır; bu, kablolar için altı konuma sahip olduğu ancak genel olarak yalnızca dört kontağın kullanıldığı anlamına gelir. RJ12 soketleri güvenli bir fiziksel bağlantı sağlar ve veri sinyallerinin iletilmesini ve 3,3 VDC güç kaynağı dağıtımını mümkün kılar. RJ12 konnektörü ile kıvrılmış kabloyu yerine oturana kadar sokete takmanız yeterlidir. Soketin içindeki dört kontak, fiş üzerindeki ilgili kontaklarla temas ederek sinyal iletimi için bir bağlantı kurar. On iki RJ12 soketi, Sentera cihazlarını 3,3 VDC güç kaynağı ile birbirine bağlamak için kullanılabilir. Modbus RTU iletişimi ve 3,3 VDC besleme gerilimi RJ12 soketleri üzerinden bağlı cihazlara dağıtılır.
Maksimum akım
Bağlı tüm cihazların toplam akım tüketimi 1,5 A'yı geçmemelidir (3,3 VDC ve 24 VDC cihazların toplamı).
Maksimum kablo uzunluğu
Bir Modbus RTU ağı bir hat topolojisine sahip olmalıdır. Ana hattın maksimum uzunluğu yaklaşık 1.000 m'dir. Tüm branşman hatlarının toplam uzunluğu 20 m'yi geçmemelidir. Ana hattın uzunluğu Modbus tekrarlayıcılar aracılığıyla artırılabilir. Modbus RTU iletişimi hakkında daha fazla bilgi için Modbus RTU kurulum kılavuzumuza bakın.
Sağlam muhafaza

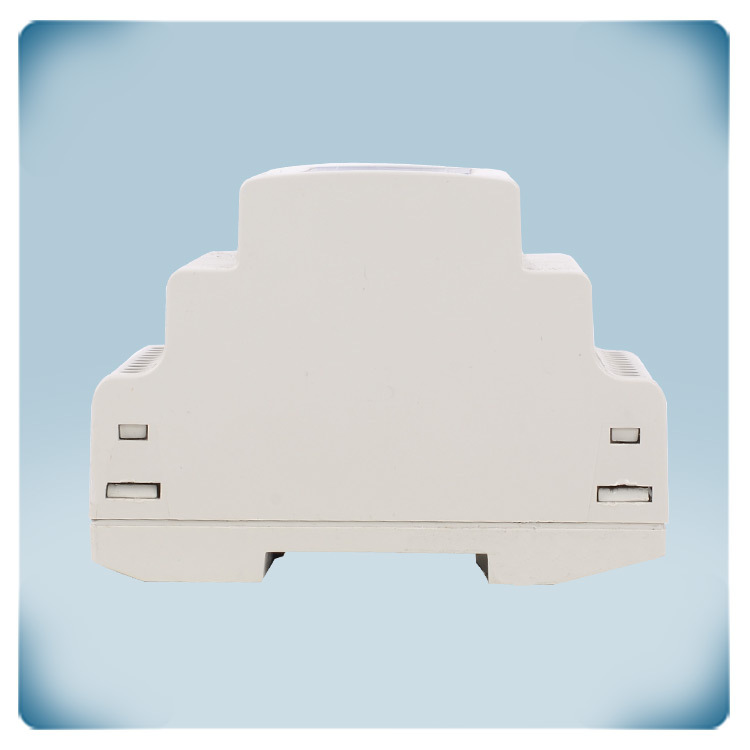

Muhafaza yüksek kaliteli r-ABS VO (UL94) plastikten yapılmıştır. Bu malzeme yangın durumunda alev söndürücüdür, çok dayanıklıdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP20 koruma sağlar. Standart bir DIN rayı üzerine monte edilir.
RJ45 soketi veya RJ45 jakı veya konektörü, Ethernet kablolarını ağ cihazlarına bağlamak için kullanılan standartlaştırılmış bir fiziksel arabirimdir. Hem konut hem de ticari ortamlarda Ethernet bağlantıları için en yaygın
kullanılan konektör türüdür. Sentera'nın Modbus RTU üzerinden Güç cihazlarını bağlamak için de standarttır. "RJ45" terimi Registered Jack 45 anlamına gelir ve konektör için kullanılan kablolama standardını ifade eder. Bükümlü çift kablolar üzerinden veri ve güç iletmek için tasarlanmış 8 pimli bir konektördür. RJ45 soketleri, cihazları bağlamak için uygun ve güvenilir bir yol sağlar. Bu Modbus RTU dağıtım kutusu on adet RJ45 soketi sunar. RJ45 soketleri dahili olarak bağlanmıştır (paralel bağlantı). RJ45 soketleri üzerinden 24 VDC güç kaynağına sahip Sentera cihazları birbirine bağlanabilir - PoM bağlantısı. Sentera PoM bağlantısı ile hem Modbus RTU iletişimi hem de 24 VDC güç kaynağı, RJ45 konektörlü tek bir UTP kablosu üzerinden dağıtılır. DMDBM22 RJ45 ve RJ12 için bağlantı kutusuBu dağıtım kutusu, Sentera cihazlarının kablolamasını ve bağlantısını basitleştirir. RJ45 fişli UTP kablosunu yerine oturana kadar sokete takmanız yeterlidir. Konektörün sekiz pimi, soketin içindeki ilgili pimlerle temas ederek güvenli bir fiziksel bağlantı kurar. Bu, hem cihazlar arasında veri iletimine ve alımına hem de 24 VDC güç kaynağı dağıtımına izin verirOn iki RJ12 soketi
6P6C soketi olarak da bilinen RJ12 soketi, tipik olarak telefon kablolarını bağlamak için kullanılan fiziksel bir arabirimdir. Görünüş olarak RJ45 soketine benzer ancak daha az kontağa sahiptir. "RJ12" terimi Registered Jack 12 anlamına gelir ve en fazla altı kablo veya kontak barındıracak şekilde tasarlanmıştır. Bununla birlikte, genellikle 6P4C (6 konumlu, 4 kontaklı) kablolama ile kullanılır; bu, kablolar için altı konuma sahip olduğu ancak genel olarak yalnızca dört kontağın kullanıldığı anlamına gelir. RJ12 soketleri güvenli bir fiziksel bağlantı sağlar ve veri sinyallerinin iletilmesini ve 3,3 VDC güç kaynağı dağıtımını mümkün kılar. RJ12 konnektörü ile kıvrılmış kabloyu yerine oturana kadar sokete takmanız yeterlidir. Soketin içindeki dört kontak, fiş üzerindeki ilgili kontaklarla temas ederek sinyal iletimi için bir bağlantı kurar. On iki RJ12 soketi, Sentera cihazlarını 3,3 VDC güç kaynağı ile birbirine bağlamak için kullanılabilir. Modbus RTU iletişimi ve 3,3 VDC besleme gerilimi RJ12 soketleri üzerinden bağlı cihazlara dağıtılır.
Maksimum akım
Bağlı tüm cihazların toplam akım tüketimi 1,5 A'yı geçmemelidir (3,3 VDC ve 24 VDC cihazların toplamı).
Maksimum kablo uzunluğu
Bir Modbus RTU ağı bir hat topolojisine sahip olmalıdır. Ana hattın maksimum uzunluğu yaklaşık 1.000 m'dir. Tüm branşman hatlarının toplam uzunluğu 20 m'yi geçmemelidir. Ana hattın uzunluğu Modbus tekrarlayıcılar aracılığıyla artırılabilir. Modbus RTU iletişimi hakkında daha fazla bilgi için Modbus RTU kurulum kılavuzumuza bakın.
Sağlam muhafaza
Muhafaza yüksek kaliteli r-ABS VO (UL94) plastikten yapılmıştır. Bu malzeme yangın durumunda alev söndürücüdür, çok dayanıklıdır ve darbelere karşı iyi koruma sağlar. Toz ve su girişine karşı IP20 koruma sağlar. Standart bir DIN rayı üzerine monte edilir.
