Ürün veri sayfası
Ayarlanabilir fan hız kontrolörü | Modbus RTU | 1,5 A
Ürün açıklaması
Bu fan hız kontrol cihazı, maksimum 1.5 A akım derecesine sahip gerilim kontrollü tek fazlı motorlar için tasarlanmıştır. Varsayılan olarak, fan hızının manuel olarak ayarlanmasına izin verir ve yüksekten düşüğe kadar bir aralıkta çalışır. Modbus tutma kayıtları kullanılarak bu varsayılan ayar düşükten yükseğe çevrilebilir. Dahili bir trimmer kullanarak hem minimum hem de maksimum hızı ayarlayabilirsiniz.
Tüm yapılandırmalar ve ayarlar Modbus RTU iletişimi aracılığıyla yapılabilir. Ayrıca, istenen fan hızını Modbus Tutma kaydına girerek uzaktan kontrol seçeneği sunar.
Kutu, gömme veya yüzey montajı için tasarlanmış olup 230 VAC besleme gerilimine sahiptir. Faz açısı kontrolü, Triac teknolojisi kullanılarak motor gerilimi modüle edilir ve motor hızı düzenlenir (mikrodenetleyici tarafından kontrol edilir). Bu değişken hız kontrol cihazı genellikle tavan vantilatörleri, banyo egzoz fanları, emme fanları ve benzer uygulamaları yönetmek için kullanılır.
Ek özellikler ve açıklama
Değişken fan hız kontrolü
Fan hızı yüksekten düşüğe manuel olarak ayarlanabilir. Modbus Tutma kayıtları aracılığıyla çalışma modu tersine çevrilebilir (düşükten yükseğe hız).

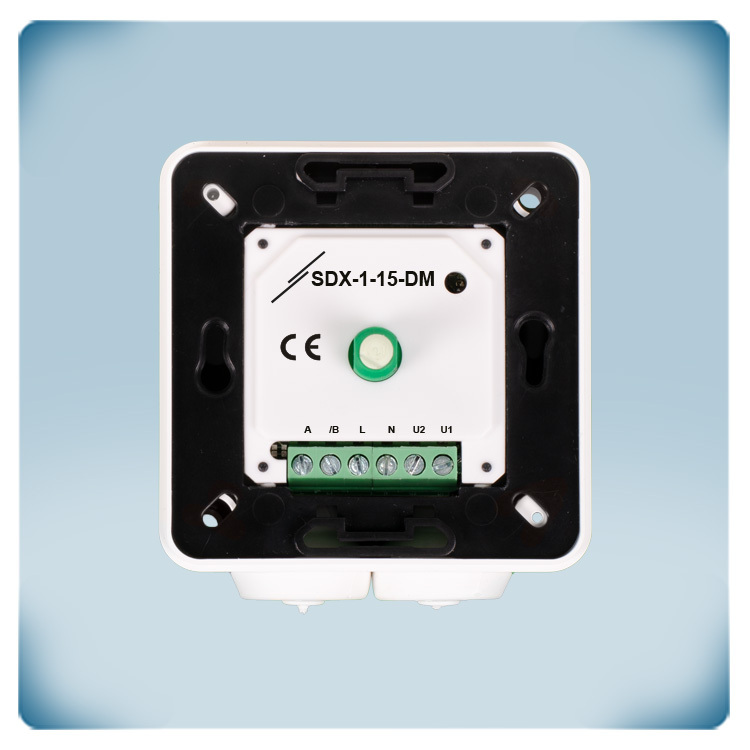

Minimum motor hızı dahil tüm ayarlar Modbus Tutma kayıtları üzerinden ayarlanabilir. Kapalı konum, 230 VAC besleme voltajını düzenlenmemiş çıkışa, yani L1 ve N terminallerine bağlayarak devre dışı bırakılabilir. Bu durumda, güç kaynağı olduğunda motor çalışacaktır. KAPALI konumunu etkin tutmak istiyorsanız, besleme voltajını standart olarak L ve N terminalleri üzerinden bağlayın.
Sessiz çalışan motor
Konut ortamlarında motorun çok fazla gürültü üretmemesi önemlidir. Bu yeni SDX hız kontrol cihazı, eski MTX kontrol cihazlarına çok benzer, ancak bazı önemli farklılıklar vardır: Motorun çok hassas kontrolü ana farktır. Bir mikrodenetleyici kullanımı sayesinde motor voltajı son derece hassas bir şekilde kontrol edilebilir. Bu da, düşük hızda bile çok sessiz motor çalışması sağlar. Bu değişken hız kontrol cihazı, motor voltajını düşürerek AC fanların hızını düzenler. Voltaj, faz açısı kontrolü (TRİYAK teknolojisi) ile azaltılır. Bu nedenle bu hız kontrol cihazı yalnızca voltajla kontrol edilebilen motorlar için uygundur. Motorunuzun voltaj kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisine başvurmanız en iyisidir.
Modbus RTU iletişimi ile yapılabilen ayarlar
Bu fan hız kontrol cihazının tüm ayarları Modbus RTU iletişimi ile yapılabilir ve izlenebilir. Çıkış voltajı, dahili potansiyometre aracılığıyla yerel olarak veya Modbus RTU iletişimi yoluyla uzaktan ayarlanabilir. Tek yapmanız gereken ücretsiz 3SM Yazılımımızı web sitemizden indirmek ve istediğiniz motor kontrol tipini elde etmek – manuel veya dijital, yani yerel veya uzaktan!
Çağdaş tasarıma sahip modern kutu
Kutusu, çoğu iç mekan stiline uyan modern bir tasarıma sahiptir. Bu fan hız kontrolörü duvarın üzerine veya gömme olarak monte edilebilir.
Montaj delikleri standart Avrupa duvar kutularına mükemmel uyum sağlar. Kutu, yüksek kaliteli ASA plastikten üretilmiştir. Bu malzeme UV ışınlarına dayanıklıdır ve darbelere karşı korur. Koruma sınıfı, gömme montaj için IP44 ve yüzeye montaj için IP54'tür. İç mekan uygulamalarında elektroniği toz, kir ve su girişine karşı korur. Kutunun nemli bir bezle temizlenmesi kolaydır.
Harici cihazları kontrol etmek için düzenlenmemiş çıkış
Besleme voltajı L ve N terminallerine bağlıysa, motor etkinleştirildiğinde düzenlenmemiş çıkış etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna "düzenlenmemiş çıkış" denir. Bu çıkışın maksimum akımı 2 A'dır. Genel olarak harici bir çalışma göstergesini, bir damperi, harici bir röleyi vb. kontrol etmek için kullanılır.
Örneğin, fan durduğunda, damper kapalıdır. Fan aktif olduğunda, damper açıktır.
Fan hızı yüksekten düşüğe manuel olarak ayarlanabilir. Modbus Tutma kayıtları aracılığıyla çalışma modu tersine çevrilebilir (düşükten yükseğe hız).
Minimum motor hızı dahil tüm ayarlar Modbus Tutma kayıtları üzerinden ayarlanabilir. Kapalı konum, 230 VAC besleme voltajını düzenlenmemiş çıkışa, yani L1 ve N terminallerine bağlayarak devre dışı bırakılabilir. Bu durumda, güç kaynağı olduğunda motor çalışacaktır. KAPALI konumunu etkin tutmak istiyorsanız, besleme voltajını standart olarak L ve N terminalleri üzerinden bağlayın.
Sessiz çalışan motor
Konut ortamlarında motorun çok fazla gürültü üretmemesi önemlidir. Bu yeni SDX hız kontrol cihazı, eski MTX kontrol cihazlarına çok benzer, ancak bazı önemli farklılıklar vardır: Motorun çok hassas kontrolü ana farktır. Bir mikrodenetleyici kullanımı sayesinde motor voltajı son derece hassas bir şekilde kontrol edilebilir. Bu da, düşük hızda bile çok sessiz motor çalışması sağlar. Bu değişken hız kontrol cihazı, motor voltajını düşürerek AC fanların hızını düzenler. Voltaj, faz açısı kontrolü (TRİYAK teknolojisi) ile azaltılır. Bu nedenle bu hız kontrol cihazı yalnızca voltajla kontrol edilebilen motorlar için uygundur. Motorunuzun voltaj kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisine başvurmanız en iyisidir.
Modbus RTU iletişimi ile yapılabilen ayarlar
Bu fan hız kontrol cihazının tüm ayarları Modbus RTU iletişimi ile yapılabilir ve izlenebilir. Çıkış voltajı, dahili potansiyometre aracılığıyla yerel olarak veya Modbus RTU iletişimi yoluyla uzaktan ayarlanabilir. Tek yapmanız gereken ücretsiz 3SM Yazılımımızı web sitemizden indirmek ve istediğiniz motor kontrol tipini elde etmek – manuel veya dijital, yani yerel veya uzaktan!
Çağdaş tasarıma sahip modern kutu
Kutusu, çoğu iç mekan stiline uyan modern bir tasarıma sahiptir. Bu fan hız kontrolörü duvarın üzerine veya gömme olarak monte edilebilir.
Montaj delikleri standart Avrupa duvar kutularına mükemmel uyum sağlar. Kutu, yüksek kaliteli ASA plastikten üretilmiştir. Bu malzeme UV ışınlarına dayanıklıdır ve darbelere karşı korur. Koruma sınıfı, gömme montaj için IP44 ve yüzeye montaj için IP54'tür. İç mekan uygulamalarında elektroniği toz, kir ve su girişine karşı korur. Kutunun nemli bir bezle temizlenmesi kolaydır.
Harici cihazları kontrol etmek için düzenlenmemiş çıkış
Besleme voltajı L ve N terminallerine bağlıysa, motor etkinleştirildiğinde düzenlenmemiş çıkış etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna "düzenlenmemiş çıkış" denir. Bu çıkışın maksimum akımı 2 A'dır. Genel olarak harici bir çalışma göstergesini, bir damperi, harici bir röleyi vb. kontrol etmek için kullanılır.
Örneğin, fan durduğunda, damper kapalıdır. Fan aktif olduğunda, damper açıktır.
