AC fan hız kontrolörü 400 V | aşırı yük koruması | 1,5 A

Ürün kodu STTA4-15L40
GTIN 0.540.100.301.620.6
Intrastat numarası 85.04.32.00
Kategori Gelişmiş AC fan hızı kontrolü - termomanyetik devre kesici
Mevcut stok 0 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Bu, dahili termomanyetik devre kesicili 5 kademeli bir fan hız kontrolörüdür. Üç fazlı 400 V motorları kontrol eder.

(Birleşik) maksimum motor akımı 1,5 A'dır. Fan hızı döner anahtar üzerinden ayarlanabilir. Dijital giriş uzaktan start-stop komutları için kullanılabilir. Bir elektrik kesintisinden sonra motor otomatik olarak yeniden çalışır.

Kısa devre veya aşırı yük durumunda, termomanyetik devre kesici derhal devreye girer ve motoru devre dışı bırakır. Fan hızı, ototransformatörler aracılığıyla motor voltajını düşürerek 5 adımda düzenlenir.

Mükemmel sinüzoidal şekle sahip çıkış gerilimi motorun sessiz çalışmasını garanti eder. Metal kutu, iç ortamlarda yüzeye montaja izin verir (IP54).

Besleme gerilimi 400 VAC'dir.

Ek özellikler ve açıklama

Nasıl çalışıyor?
Mevcut beş hızdan biri döner anahtar üzerinden seçilebilir. 0 Konumunda, motor devre dışı bırakılır. Konum 1 düşük hızdır ve konum 5 yüksek hızdır.

Uzaktan başlatma-durdurma
Giriş(ler) aracılığıyla motor uzaktan etkinleştirilebilir veya devre dışı bırakılabilir. Normalde açık bir giriş ve normalde kapalı bir giriş mevcuttur. Örneğin, normalde açık girişe bağlı bir uzaktan anahtar aracılığıyla motor etkinleştirilebilir veya devre dışı bırakılabilir. Normalde kapalı girişe bir duman alarmı bağlanabilir. Duman alarmı oluşursa, diğer girişin durumuna bakılmaksızın motor devre dışı bırakılır.

Düzensiz çıkış
Ekstra, regüle edilmemiş çıkış (230 VAC) motor etkinleştirildiğinde aktiftir. Harici bir çalışma göstergesini, bir damperi vb. kontrol etmek için kullanılabilir. Örneğin fan devre dışı bırakıldığında damperler kapanır. Fan aktif olduğunda damper açıktır.

STTADahili termomanyetik devre kesici
Termal manyetik devre kesici, belirli koşullar altında bir devredeki elektrik akımı akışını kesmek için tasarlanmış bir tür elektriksel korunma cihazıdır. İki tür koruma mekanizmasını birleştirir, bunlar termal ve manyetik.
Kesicinin termal bileşeni, uzun süre devam eden aşırı akım koşullarına yanıt verir. Devreden akan akım nominal kapasiteyi aştığında, üretilen ısı bimetalik bir şeridin bükülmesine neden olur. Bu bükülme hareketi açma mekanizmasını tetikler, devreyi açar ve akım akışını keser. Bu koruma, sürekli aşırı yüklenmelere karşı etkilidir.
Manyetik bileşen, akımda hızlı ve yoğun bir artış ile karakterize edilen kısa devre akımlarına yanıt verir. Kısa devre varlığında, yüksek akımın ürettiği manyetik alan, devreyi hızla açıp güç kaynağının bağlantısını keserek manyetik bir açılmaya neden olur. Bu koruma mekanizması, ani ve şiddetli aşırı akım olaylarını ele almak için hızlı hareket eder
Kısa devre veya aşırı yüklenme durumunda, termomanyetik devre kesici motoru derhal devreye sokar veya devre dışı bırakır.

Termal motor koruması
Bu fan hız kontrolörü, termal motor kontaklarını izleyebilir (TK veya termal kontaklar, motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek için motoru devre dışı bırakacaktır. Motor TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için kontrolörün her iki TK terminali de köprülenmelidir.

Dahili termomanyetik devre kesici
Kısa devre veya aşırı yüklenme durumunda, termomanyetik devre kesici motoru derhal devreye sokar ve devre dışı bırakır.

Alarm çıkışı
Alarm çıkışı (230 VAC) motor sorunları oluştuğunda etkinleştirilir. Uyarı oluşturmak için kullanılabilir. Örneğin motorun aşırı ısınması durumunda alarm çıkışı etkinleştirilir. TK izleme fonksiyonu daha fazla hasarı önlemek için motoru devre dışı bırakacaktır. Alarm çıkışı bir uyarı ışığını kontrol edebilir.

Elektrik kesintisinden sonra otomatik başlatma
Bir güç kesintisi durumunda, bu kontrolör otomatik olarak kendini sıfırlayacaktır. Güç geri geldiğinde, motor otomatik olarak yeniden başlayacaktır.

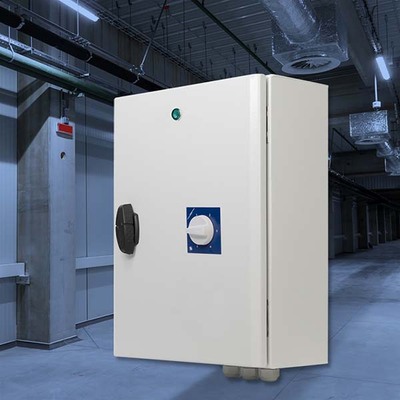

Sağlam metal kasa
Sentera, üretilen ve tedarik edilen ürünlerin hem elektronik hem de elektronik olmayan parçalarının kalitesine çok dikkat eder. STTA4 kontrol cihazının kasası, mekanik ve diğer etkilere karşı güvenilir koruma sağlayan koruyucu kaplamalı çelik sacdan yapılmıştır. EN 62208 Avrupa standardına göre sertifikalandırılmıştır ve IP54 toz ve su koruma derecesine sahiptir.
Maksimum güvenilirlik ve güvenli çalışma sağlamak ve aşırı ısınmayı önlemek için kontrolör doğrudan güneş ışığından uzak serin bir yere kurulmalıdır. Transformatör hız kontrol cihazının çalışması için ortam sıcaklığı -20 ila +35 ° C aralığında olmalı ve bağıl nem % 5 ile 95 arasında olmalıdır. Çalışma ortamında nemin yoğunlaşmasına izin verilmez.
