5 adımlı fan hız kontrolörü | 0-10 V kontrollü | 13 A

Ürün kodu STVS1130L22
GTIN 0.540.100.301.632.9
Intrastat numarası 90.32.89.00
Kategori Analog giriş motor kontrolü
Mevcut stok 4 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Bu transformatör kontrolörünün analog 0-10 V girişi vardır. Tek fazlı motorları kontrol eder. (Birleşik) maksimum motor akımı 13 A'dır. Hız, ototransformatör teknolojisi ile motor gerilimini azaltarak 5 kademede düzenlenir.

Bu 5 seviye bir analog kontrol sinyali (0-10 V) veya harici bir potansiyometre aracılığıyla seçilir. Mükemmel bir sinüzoidal şekle sahip çıkış gerilimi, motorun sessiz çalışmasını garanti eder.

TK izleme fonksiyonu aşırı ısınma durumunda motoru devre dışı bırakır. IP54 kutu yüzeye monte edilebilir. Besleme gerilimi 230 VAC'dir.

Ek özellikler ve açıklama

Transformatör tabanlı kontrolör nedir?
Transformatör kontrolörü, motor voltajını artan adımlarla ayarlayarak fanların hızını düzenlemek için kullanılan bir cihaz türüdür. Bu teknoloji, güvenilirliği ve sağlamlığı ile bilinen ototransformatör teknolojisini kullanır. Ototransformatör, mükemmel sinüzoidal şekle sahip bir motor voltajı üreterek motorun sessiz çalışmasını ve servis ömrünün uzamasını sağlar.

Ototransformatör teknolojisi
Bu teknoloji, hassas fan hızı kontrolü elde etmek için motor voltajını kademeli olarak düşürür. Ortaya çıkan yumuşak ve kontrollü motor voltajı sessiz çalışma sağlar ve motorun ömrünü uzatır.

0-10 V kontrol sinyali
Kontrolör, genellikle Sentera'nınki gibi sensörler tarafından üretilen 0-10 V giriş sinyaline yanıt verir. Eğer 0-10 V sinyal mevcut değilse, harici bir potansiyometre bağlanabilir. Giriş sinyalindeki farklı voltaj seviyeleri, belirli fan hızı seviyelerine karşılık gelir.

Termal motor koruması
Kontrolör, motor sargı sıcaklığını ölçen termal motor kontaklarını (TK) izleyebilir. Aşırı ısınma meydana gelirse, TK koruma fonksiyonu hasarı önlemek için motoru devre dışı bırakır. Motorda TK kontakları yoksa kontrolörün TK terminalleri normal sıcaklığı simüle etmek için köprülenmelidir.

STVS-TK-KONTROLLOR

Ekstra dijital çıkış
Kontrol ünitesinde ilave bir 12 VDC dijital çıkış bulunur. Bu çıkış, motorun aşırı ısınmasına karşı koruma sağlayan termal kontak çalışmasını gösterir. Bir lambayı etkinleştirmek için kullanılabilir veya motorun aşırı ısınması veya fanın durması ile ilgili alarmlar için bir Bina Yönetim Sistemine (BMS) entegre edilebilir.

Elektrik kesintisinden sonra otomatik başlatma
Bir güç kesintisi meydana gelirse, kontrolör otomatik olarak sıfırlanacaktır. Elektrik geldiğinde, motor da otomatik olarak yeniden başlar.

Düzenlenmemiş çıkış
Motor çalışırken regüle edilmemiş 230 VAC çıkış aktiftir. Bu çıkış, harici göstergeleri veya damperler gibi cihazları kontrol etmek için kullanılabilir. Motor devre dışı olduğunda damper kapalı veya gösterge kapalıdır. Tersine, motor çalışırken damper açıktır ve gösterge ışığı yanar.

Ayarlanabilir çıkış gerilimleri
Seri 5 çıkış voltajı kademesi sunar (110, 140, 170, 190 ve 230 VAC). Bunlar dahili kablolama değiştirilerek özelleştirilebilir 80 V çıkış, fabrikada bağlı olanlardan herhangi biri değiştirilerek etkinleştirilebilir.

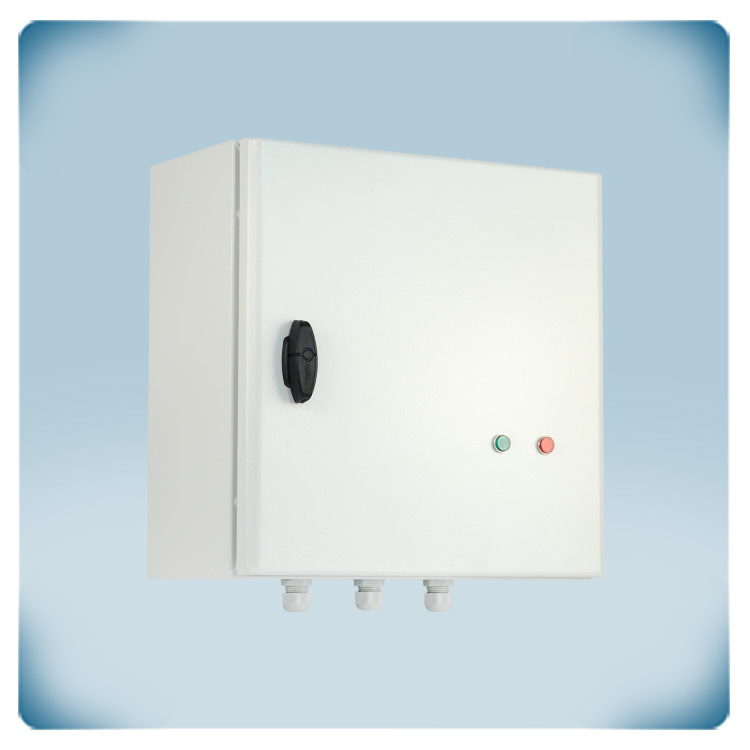

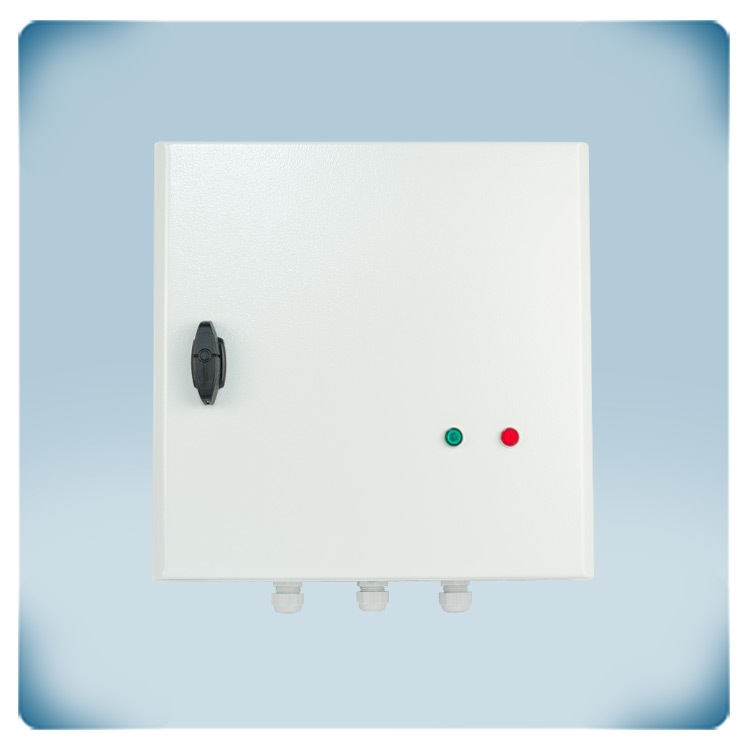

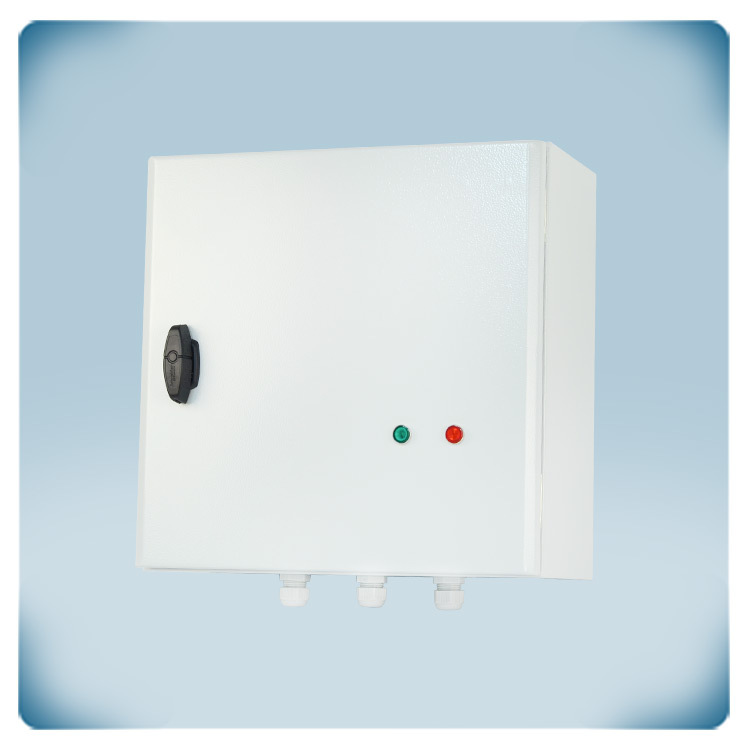

Sağlam kutu
Kutular, iç bileşenlerin veya içeriklerin döküntü, toz, su ve mekanik darbe gibi çeşitli dış etkenlerden korunmasında önemli bir rol oynar. Kutuların kalitesi, kapalı öğelerin bütünlüğünü ve güvenliğini sağlamak için gerçekten çok önemlidir. Bu seri, harici mekanik darbelere karşı dayanıklı olacak şekilde tasarlanmış çelik sac kutulara sahiptir. Yapılarından veya içindeki öğelerden ödün vermeden kazara çarpmalara, çarpışmalara veya diğer fiziksel kuvvetlere dayanabilirler. Bu özellik özellikle bu tür darbe riskinin daha yüksek olduğu ortamlarda önemlidir ve kapalı bileşenlerin korunmasını sağlar. Kutular, sadece estetik bir çekicilik sağlamakla kalmayıp aynı zamanda korozyona ve diğer çevresel faktörlere karşı ekstra bir koruma katmanı görevi gören bir boya kaplamasına sahiptir. Kutu EN 62208 sertifikalıdır ve yüzeye montaj için tasarlanmıştır. IP54 koruma derecesine sahiptir ve kir, toz ve nem girişine karşı koruma sağlar.
