Montaj talimatı
400 V trafo fan hız kontrolörü | TK izleme | 6 A
Ürün açıklaması

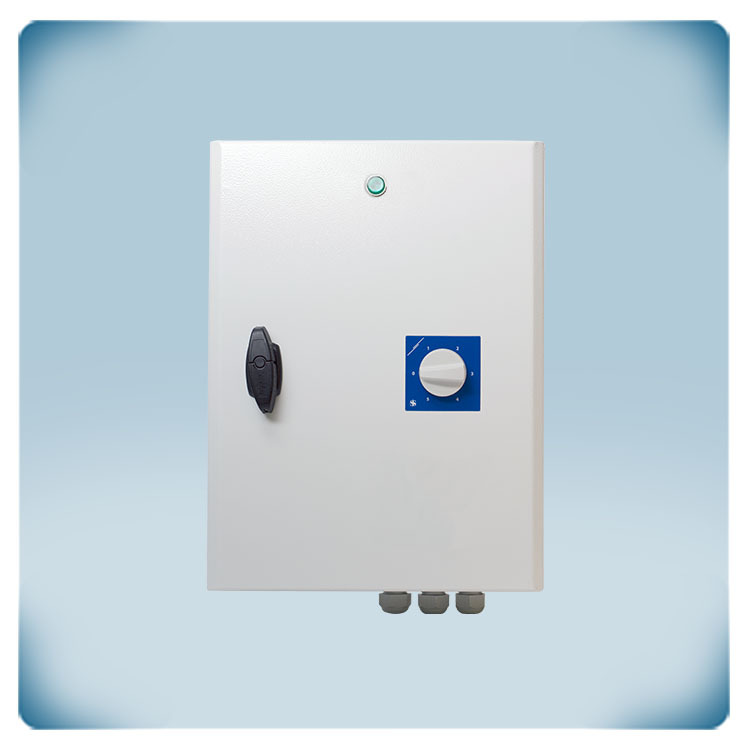

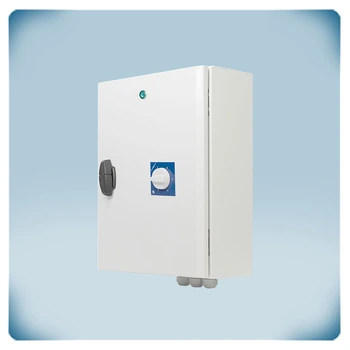

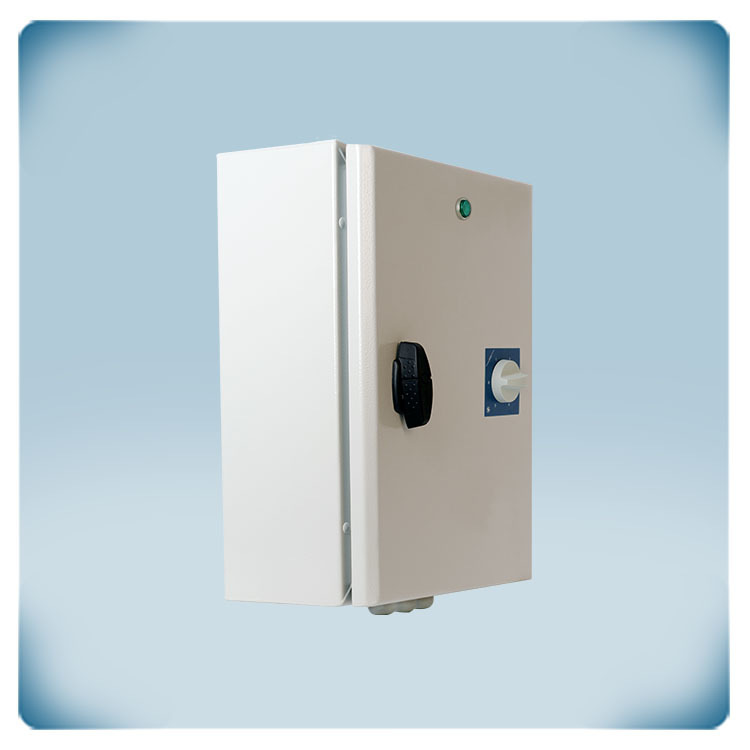

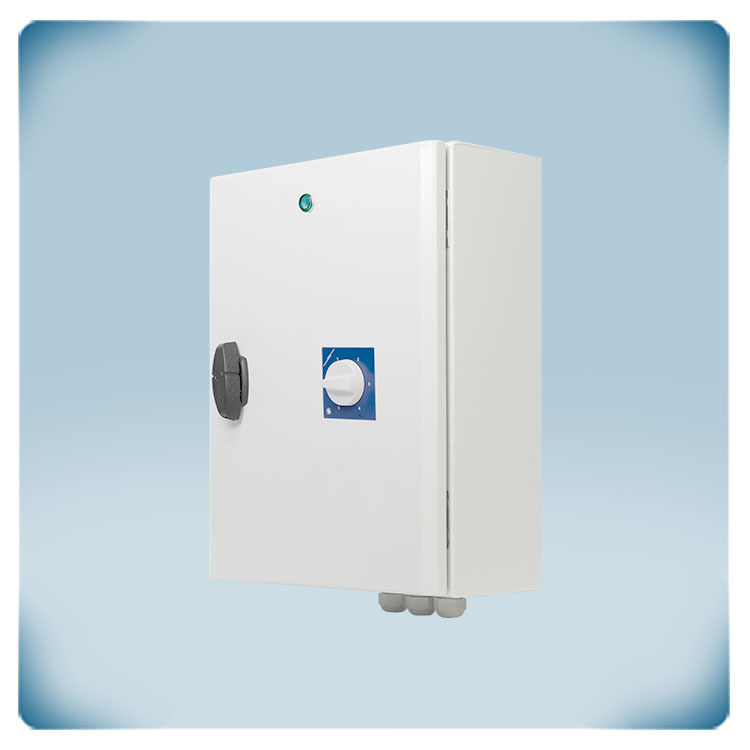

Termal kontaklarla donatılmış 400 V motor için transformatör fan hız kontrolörü. (Birleşik) maksimum motor akımı 6 A'dir. Fan hızı, ön kapaktaki dahili döner anahtar aracılığıyla ayarlanabilir. TK izleme fonksiyonu aşırı ısınma durumunda motoru devre dışı bırakır.
Kutu yüzeye monte edilebilir ve kir, toz ve nem girişine karşı IP54 koruma sağlar. Fan hızı, motor voltajı düşürülerek 5 adımda düzenlenir. Mükemmel sinüzoidal şekle sahip çıkış gerilimi, motorun sessiz çalışmasını garanti eder. Besleme gerilimi 400 V'tur.
Ek özellikler ve açıklama
Genel bilgi
STRS4-60L40, bir ototransformer kullanarak 400 V'luk üç fazlı bir fanı kontrol etmek için çoklu hız seçenekleri sağlamak üzere tasarlanmıştır, bu da fan motoruna giden voltajın ayarlanmasına izin verir, bu da motorun dönüş hızını ve dolayısıyla fan hızını etkiler. Ototransformatörün, birincil sargı boyunca, çeşitli fan hızı ayarlarına karşılık gelen farklı voltaj seviyeleri sağlayan birden fazla musluğu veya terminali vardır. Kontrol mekanizması 5 kademeli bir döner anahtardır. Döner anahtarda belirli bir hız ayarı seçildiğinde, transformatör musluklarını ayarlar, böylece fan motoruna verilen voltajı değiştirir ve fan hızını buna göre kontrol eder. Anahtardaki her adım veya konum, kullanıcıların istenen fan hızını seçmelerine olanak tanıyan belirli bir çıkış voltajına karşılık gelir.
Kablolama
Üç fazlı bir fan motorunu kablolarken, doğru bağlantıları ve güvenli çalışmayı sağlamak için belirli yönergeleri izlemeniz gerekir. İlk adım, motor uçlarını tanımlamaktır. Genel olarak, üç fazlı motorlarda üç faz için U, V ve W olarak isimlendirilmiş uçlar bulunmaktadır. Bunlar motora giden çıkışlardır, kontrol ünitesinin kendisi ise R, S ve T terminalleri + N (nötr için) kullanılarak beslenir. Motorun voltaj değerini belirlemek için motor plakasını veya teknik özelliklerini kontrol edin. Motor voltajını mevcut güç kaynağı voltajıyla eşleştirmek çok önemlidir. Motor voltajına ve mevcut güç kaynağına bağlı olarak, motoru bir delta (Δ) veya bir wye / yıldız (Y) konfigürasyonunda bağlamanız gerekebilir. Motor isim plakası veya üreticinin belgeleri, belirli motor modeli için uygun kablolama yapılandırmasını belirtmelidir. Yerel elektrik yasaları tarafından belirtilen topraklama yönergelerini izleyin. Genel olarak, üç fazlı motorlar güvenlik amacıyla topraklama gerektirir.
Montaj
Fan hız kontrol cihazını bir duvara veya panele monte ederken, uygun işlevsellik ve güvenliği sağlamak için belirli kurulum talimatlarına ve yönergelerine uymak önemlidir.
Denetleyicinin ağırlığını destekleyebilecek sağlam ve güvenli bir montaj yüzeyi seçin. Yüzeyin düz olduğundan ve denetleyicinin kurulumuna veya çalışmasına müdahale edebilecek herhangi bir engel veya çıkıntıdan arındırılmış olduğundan emin olun. Denetleyiciyi dikey konumda monte edin. Bu, dahili bileşenlerin uygun şekilde hava akışını ve soğutulmasını sağlar. Kontrolörün etrafında yeterli havalandırma olduğundan emin olun. Aşırı ısınmayı önlemek ve optimum soğutmayı sağlamak için kontrolörün etrafında, özellikle yanlarda ve üstte hava akışı için yeterli alan bırakın. Denetleyiciyi uygun bir ortam sıcaklığı aralığına sahip bir yere kurun. Denetleyicinin performansını ve ömrünü olumsuz etkileyebileceğinden, ısı kaynaklarının yakınında veya doğrudan güneş ışığında olduğu gibi aşırı sıcak alanlardan kaçının. Denetleyiciyi kablolamak için talimatları izleyin. Hasar veya kazara teması önlemek için kabloların uygun şekilde sabitlendiğinden ve korunduğundan emin olun. Neme, toza veya aşındırıcı maddelere maruz kalma gibi denetleyicinin performansını etkileyebilecek belirli çevresel koşulları göz önünde bulundurun. Gerekirse, denetleyiciyi korumak için uygun kasalar veya kapaklar kullanmak gibi ek önlemler alın. Denetleyiciyi, gerekirse bakım, inceleme ve ayarlamalar için kolay erişim sağlayan bir yere kurun. Denetleyicinin çevresinde anahtarlara, terminallere ve diğer kullanıcı arabirimi öğelerine erişmek için yeterli alan olduğundan emin olun.
Kasa

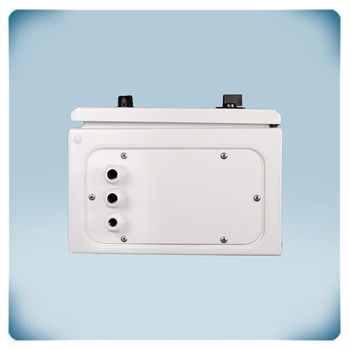

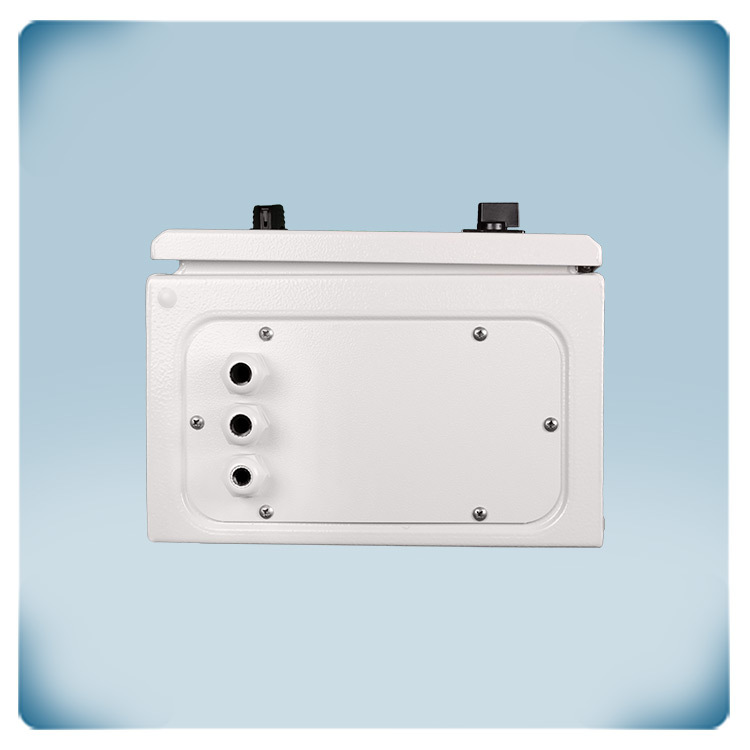

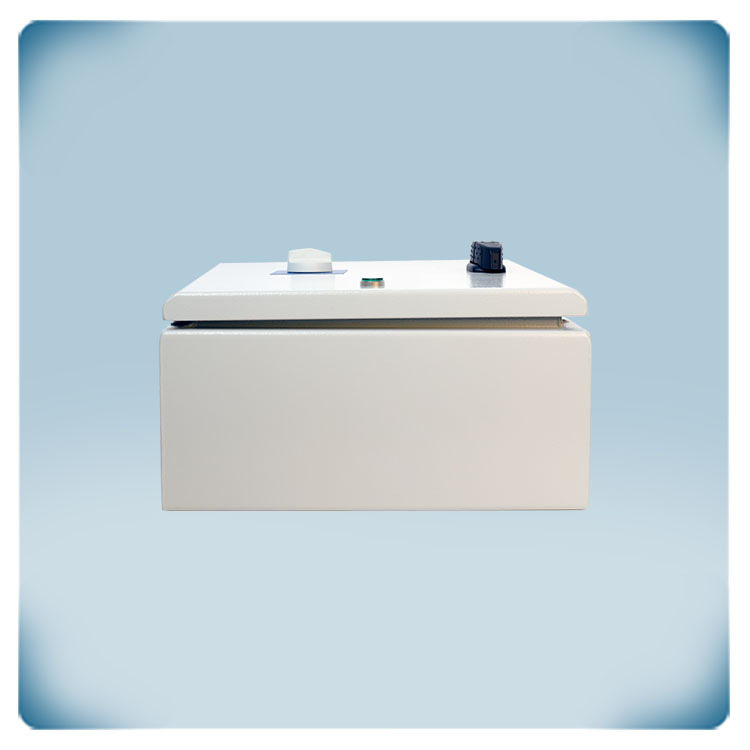

STRS4-60L40, harici mekanik darbelere karşı dayanıklı boya kaplamalı metal kasaya sahiptir. IP54 giriş koruma derecesi, kasaların toz ve su girişine karşı yüksek düzeyde koruma sağlayacak şekilde tasarlandığını, toz partiküllerine karşı etkili bir şekilde sızdırmaz hale getirildiğini ve her yönden su sıçramalarına dayanabileceğini
garanti ederek orta derecede zorlu ortamlar için uygun olmasını sağlar.
