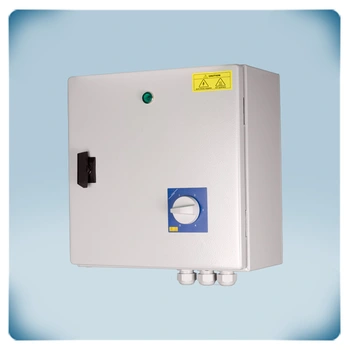

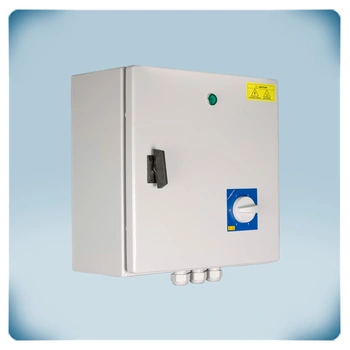

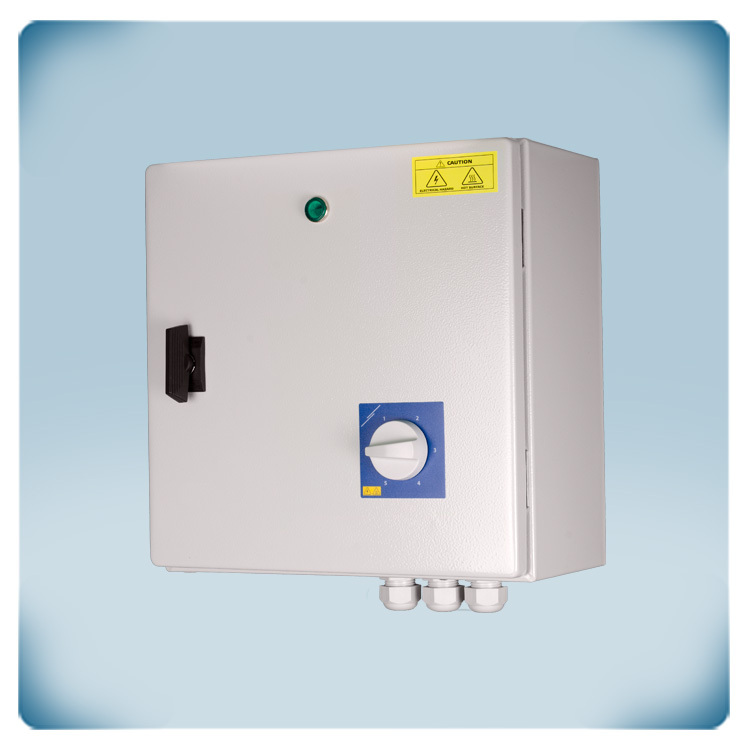

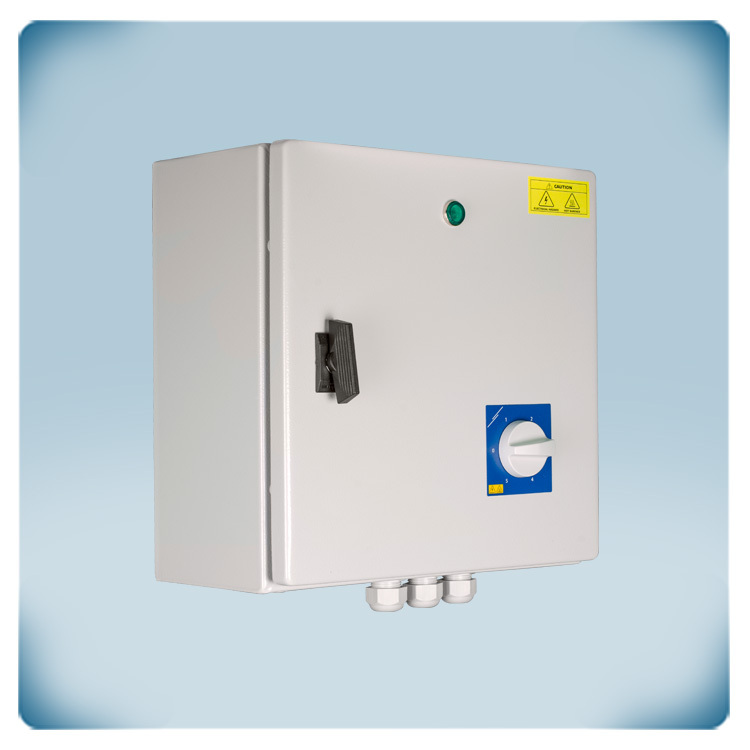

400 V trafo fan hız kontrolörü | TK izleme | 1,5 A
Ürün açıklaması

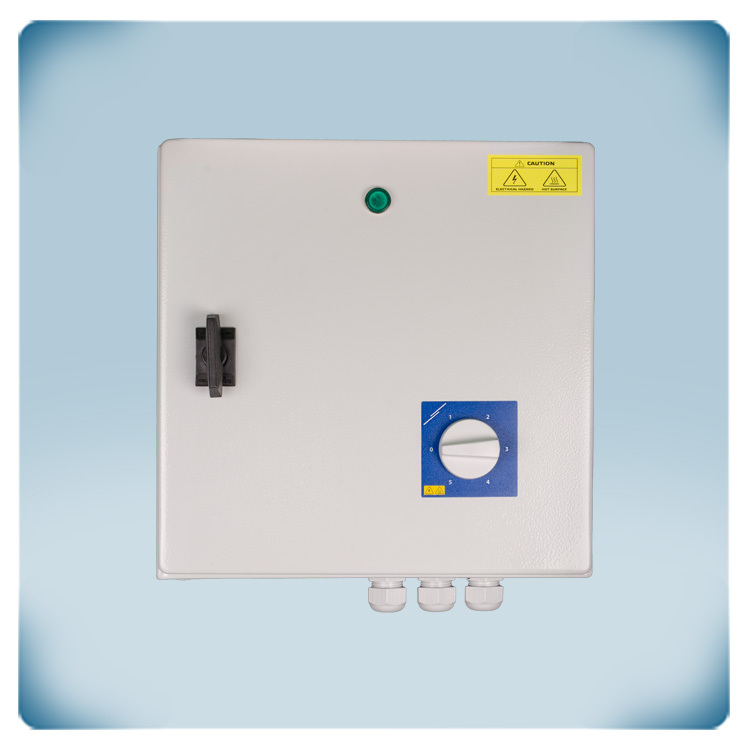

Termal kontaklarla donatılmış 400 V motor için transformatör fan hız kontrolörü. (Kombine) maksimum motor akımı 1,5 A'dır. Fan hızı, ön kapaktaki dahili döner anahtar ile ayarlanabilir. TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır.
Kasası yüzeye monte edilebilir ve kir, toz ve nem girişine karşı bir IP54 koruması sunar. Motor voltajı düşürülerek fan hızı 5 adımda düzenlenir. Mükemmel sinüzoidal şekle sahip çıkış voltajı, sessiz motor çalışmasını garanti eder. Besleme gerilimi 400 V'dur.
Ek özellikler ve açıklama
Fan hızı kontrolü için transformatör tabanlı teknoloji
Fan motoru uygulamalarında STRS4-15L40 üretimi için kullanılan ototransformer teknolojisinin faydaları şunlardır:
- Gerilim azaltma: Ototransformatörler genellikle motorlara sağlanan gerilimi azaltmak için kullanılır. Sargı boyunca farklı noktalara dokunarak, ototransformatör birden fazla voltaj seviyesi sağlayabilir ve motorun hız kontrolüne izin verir. Bu voltaj düşürme tekniği, fazla enerjinin ısı olarak dağıtılması ihtiyacını ortadan kaldırdığı için diğer yöntemlere kıyasla daha enerji verimlidir.
- Enerji verimliliği: Ototransformatörler, doğal tasarımları nedeniyle yüksek enerji verimliliği sunar. Sargılar arasında manyetik kuplaj prensibi ile çalıştıkları için elektrik direnci ile ilişkili daha az kayıp vardır. Sonuç olarak, ototransformatörler diğer voltaj kontrol yöntemlerine kıyasla daha iyi güç aktarım verimliliği sağlayabilir.
- Düzgün çalışma: Denetleyicinizde kullanılan ototransformer teknolojisi, mükemmel sinüzoidal şekle sahip bir motor voltajı üretir. Bu düzgün voltaj dalga formu, motorun düzgün çalışmasına katkıda bulunur, titreşimleri ve gürültüyü azaltır. Ayrıca motor sargıları ve diğer bileşenler üzerindeki stresi en aza indirmeye yardımcı olarak motorun hizmet ömrünü uzatır.
- Sessiz çalışma: Mükemmel bir sinüzoidal voltaj dalga formu üreterek, ototransformatörler son derece sessiz motor çalışmasına katkıda bulunur. Voltaj harmoniklerinin ve bozulmalarının olmaması elektriksel gürültüyü azaltarak HVAC sistemleri, fanlar ve düşük gürültü seviyeleri gerektiren diğer ekipmanlar gibi gürültü azaltmanın gerekli olduğu uygulamalarda daha sessiz bir ortama yol açar.
- Sağlamlık ve güvenilirlik: Ototransformatörler çeşitli güç dağıtım ve kontrol uygulamalarında sağlamlıkları ve güvenilirlikleri ile bilinirler. Basit yapıları ve daha az sayıda bileşen içermeleri, daha karmaşık voltaj kontrol yöntemlerine kıyasla arızalanmaya daha az eğilimli olmalarını sağlar. Bu güvenilirlik, motor kontrol sistemi için daha az arıza süresi ve bakım maliyeti anlamına gelir.
- Emprenyeli kaplama: Kontrol ünitesindeki ototransformatörler özel bir malzeme ile kaplanmıştır. Bu kaplama, ototransformatörlerden gelen elektriksel gürültünün azaltılması ve ek koruma sağlanması gibi çeşitli amaçlara hizmet eder. Nem ve toz gibi çevresel faktörlere karşı yalıtım ve koruma sağlar. Emprenye kaplama, kontrol ünitesindeki ototransformatörlerin genel performansını ve uzun ömürlülüğünü artırır.
Ekstra özellik
STRS4 serisinin işlevselliği standart STR-4 serisi ile aynı olsa da, termal motor kontaklarının izlenmesi (TK veya termal kontaklar motor sargılarındaki sıcaklığı ölçer) özelliği sayesinde STRS4 serisi daha sofistike bir yapıya sahiptir. Motorun aşırı ısınması durumunda, TK izleme işlevi motor hasarını önlemek için motoru devre dışı bırakacaktır. Motor TK kontaklarıyla donatılmamışsa, normal motor sıcaklığını simüle etmek için kontrolörün TK terminalleri köprülenmelidir. TK izleme fonksiyonunu dahil ederek ve TK terminallerini köprüleme seçeneği sunarak fan hızı kontrolörü, motorun özel konfigürasyonundan bağımsız olarak aşırı ısınmayı ve potansiyel hasarı önleyerek motor güvenliğini sağlar.
Düzenlenmemiş çıkış
Ekstra, Düzenlenmemiş çıkış (1x 230 VAC) motor etkinleştirildiğinde aktiftir. Harici bir çalışma göstergesini, bir damper aktüatörünü vb. kontrol etmek için kullanılabilir. Fan devre dışı bırakıldığında damperler kapalıdır. Fan aktif olduğunda damper açıktır.

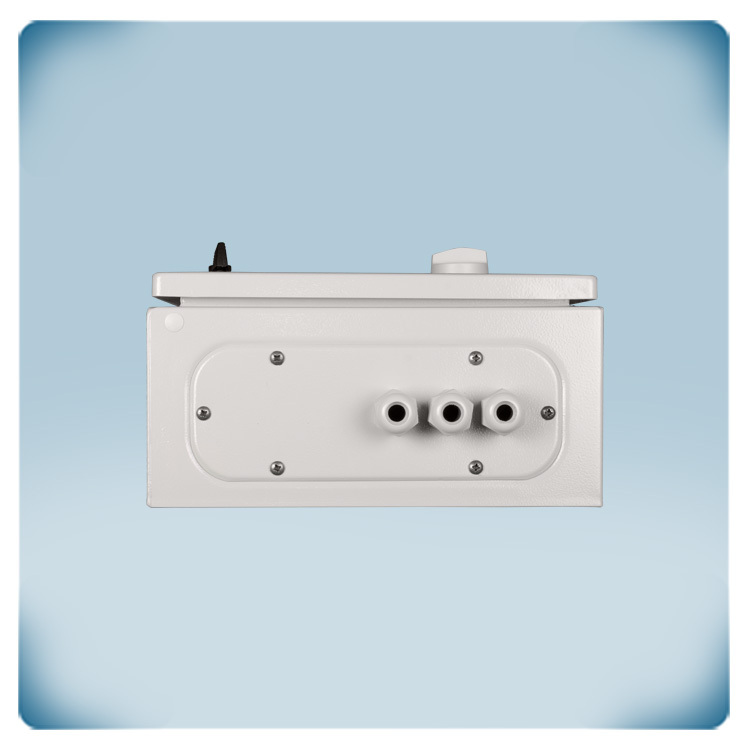

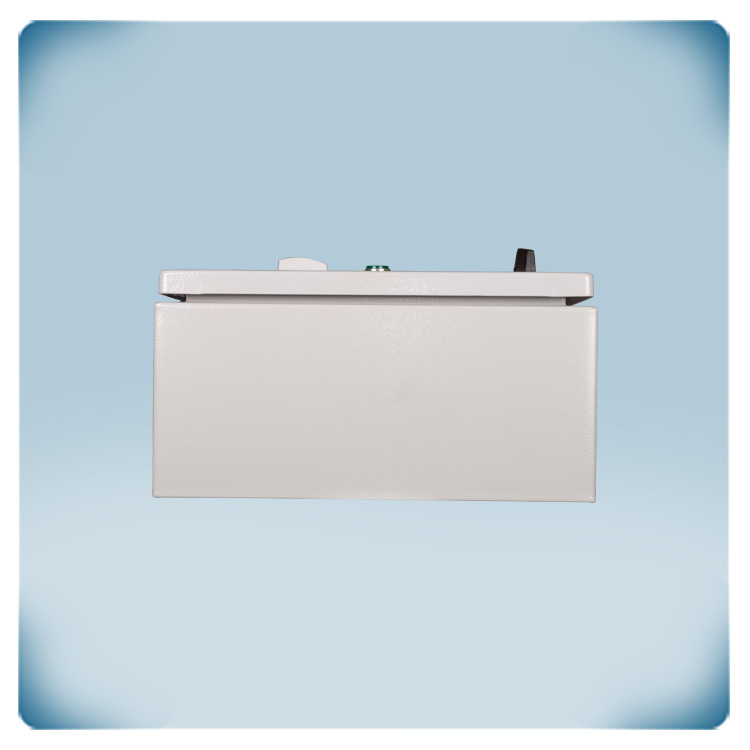

Yüzeye monte metal kasa
STRS4-15L40, harici mekanik darbelere karşı dayanıklı bir çelik saç kasaya sahiptir. Yapısını veya içindeki öğeleri tehlikeye atmadan kazara çarpmalara veya diğer fiziksel kuvvetlere dayanabilir. Bu, özellikle bu tür darbe riskinin daha yüksek olduğu ortamlarda önemlidir ve kapalı bileşenlerin korunmasını sağlar. Kasa, korozyona ve diğer çevresel faktörlere karşı ekstra bir koruma katmanı görevi gören bir boya kaplamasına sahiptir. IP54 giriş koruma derecesi, kasaların toz ve su girişine karşı yüksek düzeyde koruma sağlamak üzere tasarlandığını, toz partiküllerine karşı etkili bir şekilde sızdırmaz hale getirildiğini ve her yönden gelen su sıçramalarına dayanabildiğini garanti eder, bu da onları orta derecede zorlu ortamlar için uygun hale getirir.
