Montaj talimatı
400 V trafo fan hız kontrolörü | TK izleme | 14 A
Ürün açıklaması
Termal kontaklarla donatılmış 400 V motor için transformatör fan hız kontrolörü. (Kombine) maksimum motor akımı 14 A'dır. Fan hızı, ön kapaktaki dahili döner anahtar ile ayarlanabilir. TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır.

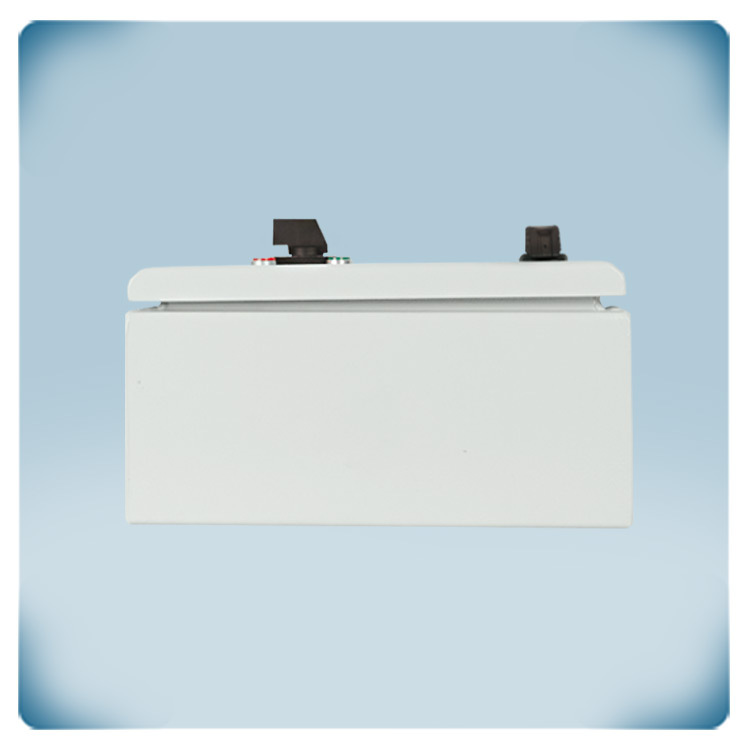

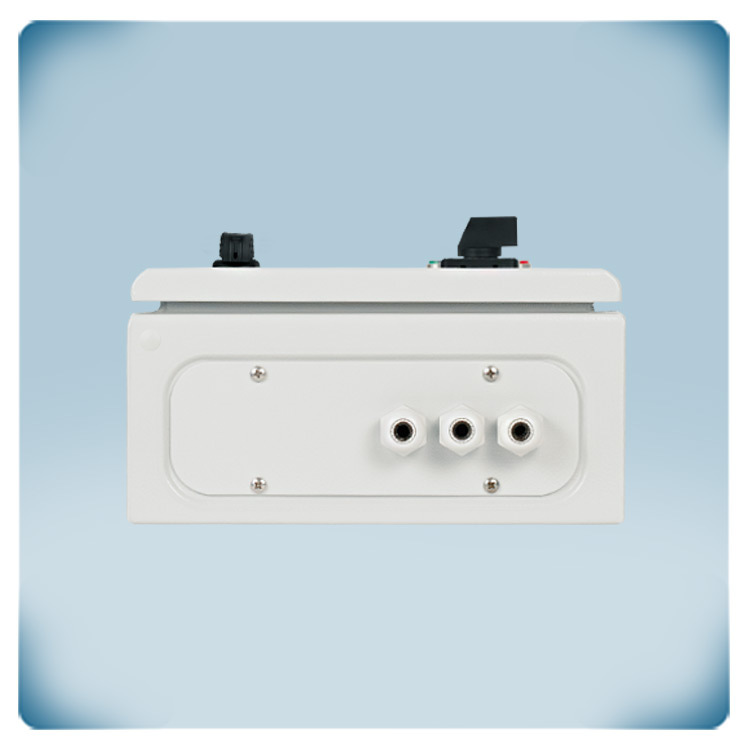

Kasası yüzeye monte edilebilir ve kir, toz ve nem girişine karşı bir IP54 koruması sunar. Motor voltajı düşürülerek fan hızı 5 adımda düzenlenir. Mükemmel sinüzoidal şekle sahip çıkış voltajı, sessiz motor çalışmasını garanti eder. Besleme gerilimi 400 V'dur.
Ek özellikler ve açıklama
STRS4140L50, ototransformatör teknolojisini kullanarak 400 V, üç fazlı bir fanı kontrol etmek için tasarlanmıştır. Ototransformatörün birincil sargısı boyunca voltaj ayarlamalarına ve farklı fan hızı ayarlarına olanak tanıyan birden fazla musluğu veya terminali vardır. Mevcut çıkış gerilimleri 130, 180, 230, 300 ve 400 V'tur.
Kontrolör, beş farklı fan hızının manuel olarak seçilmesini sağlayan yerleşik bir anahtara sahiptir. Kontrolörde kullanılan ototransformatör teknolojisi güvenilir ve dayanıklı bir çalışma sağlar. Mükemmel sinüzoidal motor voltajı üreterek motorun sessiz çalışmasını ve motor ömrünün uzamasını sağlar. Ototransformatörler elektriksel gürültüyü azaltmak için özel bir emprenye ile kaplanmıştır. Üç fazlı bir fan motorunu kablolarken, doğru bağlantılar ve güvenli çalışma için belirli kurallara uymak önemlidir.
Motor uçları tipik olarak üç faz için U, V ve W olarak etiketlenir ve R, S ve T kontrolör için güç kaynağı terminalleri olarak hizmet eder. Motor voltajı güç kaynağı voltajıyla eşleşmelidir ve motor voltajına ve mevcut güç kaynağına bağlı olarak motorun delta (Δ) veya yıldız (Y) konfigürasyonunda bağlanması gerekebilir. Motorun topraklanması genellikle güvenlik için gereklidir.
TK İzleme
STRS4 serisi, termocouple (TK) veya termal motor kontaklarının izlenmesine olanak tanıyan TK izleme özelliğine sahiptir. Bir termocouple, bir bağlantı noktası oluşturmak üzere bir uçta birleştirilen iki farklı metal telden oluşan bir cihazdır. Bu bağlantı noktası motor sargılarına veya termal motor kontaklarına bağlanır. Motor çalıştığında ısı üretir ve sargıların veya kontakların sıcaklığı artar. TK izleme fonksiyonu motor sargılarındaki veya termal motor kontaklarındaki sıcaklığı ölçer. Bu, tipik olarak termokupl veya termik motor kontakları tarafından üretilen gerilim izlenerek yapılır, çünkü gerilim sıcaklıkla orantılıdır. STRS4 serisinin TK kontakları, motor sargılarındaki sıcaklığı ölçer ve TK izleme işlevi, motor hasarını önlemek için aşırı ısınma durumunda motoru kapatabilir. Motorda TK kontakları yoksa, normal motor sıcaklığını simüle etmek için kontrol ünitesinin iki TK terminalinin köprülenmesi gerekir.
Ekstra 230 VAC, tek fazlı çıkış
STRS4 serisi ayrıca, motor etkinleştirildiğinde etkinleştirilen ek bir düzensiz çıkışa (1x 230 VAC) sahiptir. Bu çıkış, damperler veya harici çalışma göstergeleri gibi cihazları çalıştırmak için kullanılabilir. Örneğin, damperler fan kapatıldığında kapanabilir ve fan çalıştığında açılabilir.
Kurulum gereksinimleri
Kurulum sırasında, düzgün ve güvenli kurulum için belirli hususlara uyulması önemlidir. Kontrol ünitesi, uygun hava akışına ve dahili bileşenlerin soğutulmasına izin vermek için tercihen dikey olarak sabit ve güvenli bir yüzeye monte edilmelidir. Aşırı ısınmayı önlemek için kontrolörün etrafında yeterli havalandırma gereklidir. Kontrol ünitesi makul bir ortam sıcaklığına sahip ve ısı kaynaklarından veya doğrudan güneş ışığından uzak bir ortama kurulmalıdır. Kablo bağlantıları güvenli bir şekilde sabitlenmeli ve korunmalıdır. Nem, toz veya aşındırıcı maddeler gibi çevresel faktörler göz önünde bulundurulmalı ve ek koruma için uygun kasalar veya kapaklar kullanılabilir. STRS4'ün metal kasası, harici mekanik darbelere karşı dayanıklı bir boya kaplamasına sahiptir. IP54 giriş koruma derecesi, toz ve su girişine karşı yüksek düzeyde koruma sağlayarak orta derecede zorlu ortamlar için uygun hale getirir.
